龙门式板材自动堆垛搬运设备结构

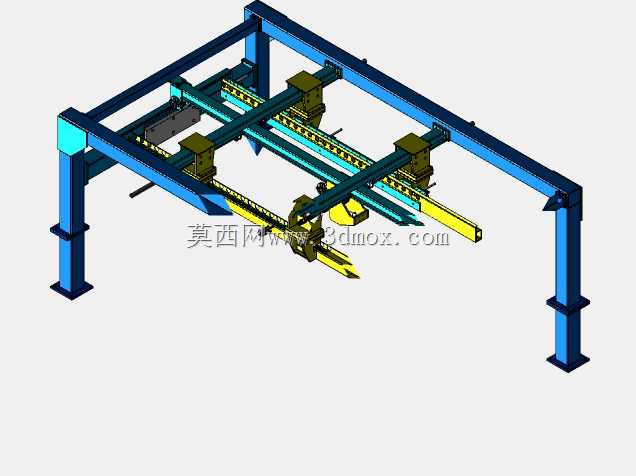

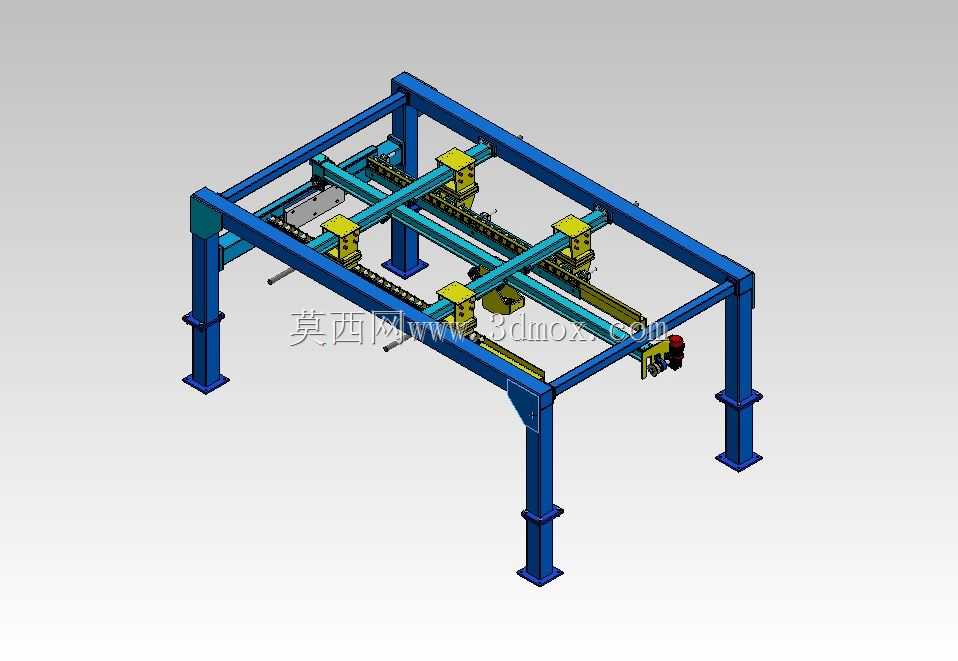

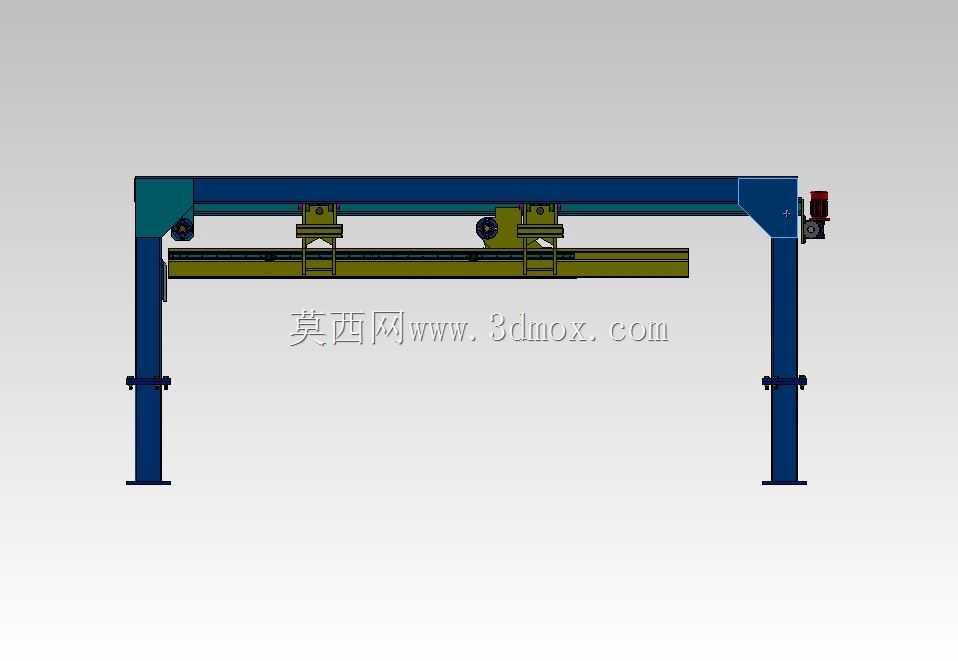

该设备主要应用于板材加工制造领域的生产流转环节，覆盖金属板材裁切、激光切割、冲压成型等工序的上下游物料转运场景，可适配不锈钢板、碳钢板、铝板等多种材质的平面板材作业需求，替代传统人工抬板、叉车转运的作业模式，解决大尺寸板材搬运过程中易变形、对位精度差、人工劳动强度高、作业安全风险大的行业痛点，能够直接对接切割设备出料端、板材仓储料架、后续加工工位的输送线，实现板材从加工完成到整齐码垛的全流程无人化作业。设备整体采用龙门式框架结构作为承载主体，四根立式支撑柱搭配横向双主梁形成稳定的受力结构，可根据车间现场的工位布局、板材最大幅面调整跨距与立柱高度，安装时仅需对地面做基础找平固定，无需复杂的预埋施工，适配大部分现有板材加工车间的场地改造需求，不会占用过多的地面作业空间，框架下方预留足够的通行与料垛放置空间，可容纳标准尺寸的料车直接驶入堆垛工位，完成码垛后可直接由料车转运至下一工序，减少中间转运环节。设备的核心作业单元搭载在横向移动横梁上，共设置四组独立的吸附提升模组，每组模组可根据板材的重量、尺寸单独调整吸附力与升降行程，作业时可根据板材的实际幅面灵活调整各组模组的间距，避免因吸附点分布不合理导致板材弯折变形；横向移动采用齿轮齿条配合直线导轨的传动结构，保证大跨度移动过程中的位置精度与运行平稳性，升降模组采用导向轴搭配传动组件，保证垂直升降过程中无偏摆，吸附端采用真空吸盘作为执行元件，不会对板材表面造成划伤或压痕，可适配表面带覆膜的装饰板材、镜面不锈钢板等对表面质量要求较高的板材作业。设计过程中充分考虑了设备的通用性与可调性，所有移动模组的行程均设置了软硬双重限位，避免运行超程引发设备碰撞，整体框架采用标准型钢焊接后去应力加工，保证长期重载作业下框架不会出现形变，设备的走线全部采用拖链内置排布，避免线缆外露引发的生产安全隐患，各运动轴的驱动端均设置了过载保护机制，当吸附异常、板材卡滞时可自动停机报警，避免设备损坏。该设备可直接对接前端切割设备的出料信号，当前端设备完成板材加工输出信号后，设备可自动移动至取料位置，完成板材抓取后移动至料垛位置，根据预设的码垛层数自动调整下降高度，保证每层板材对齐度控制在合理范围内，码垛完成后可自动发出信号提示物流转运，全程无需人工干预，可大幅提升板材加工产线的整体流转效率，降低人工成本与作业安全风险。
