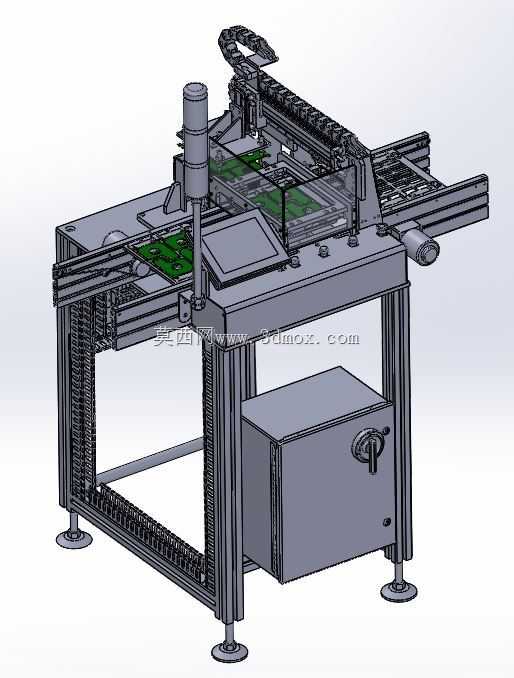

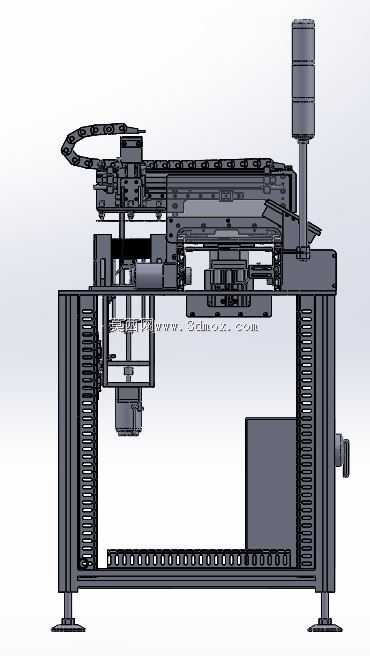

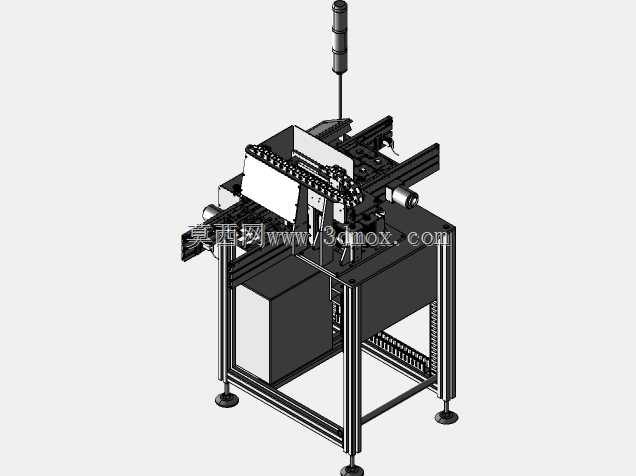

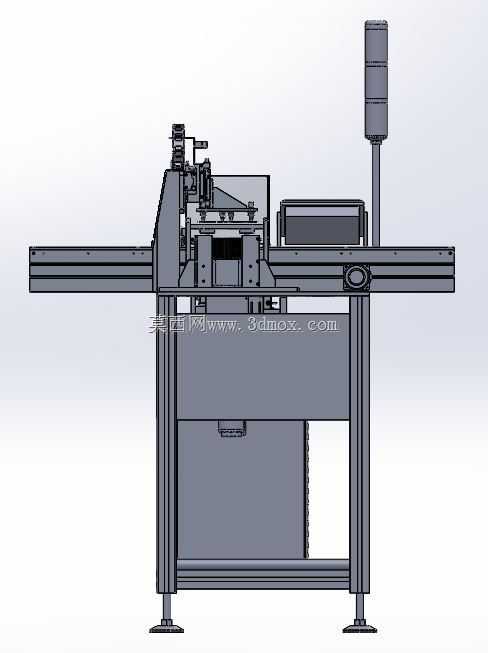

PCB板自动上料放置作业设备结构设计

该设备主要应用于电子制造行业的PCB生产加工环节，覆盖SMT产线上料、PCB分板后转运、组装工位板件供料等核心场景，可替代人工完成PCB板的精准取放、工位转移作业，解决人工取放板件易产生板面划伤、对位偏差、效率波动大的痛点，适配中小批量多规格PCB的柔性生产需求，能与回流焊、贴片机、检测工位等前后段设备顺畅衔接，打通板件流转的自动化链路。设备核心用途是完成PCB板从料仓到指定加工工位的自动取放与对位，搭载的真空取料组件可根据PCB板的尺寸、重量调整吸附点位与负压值，避免薄型PCB板取放时出现弯折变形；横向移栽模组采用线性导轨搭配同步带传动结构，运行过程平稳无卡顿，重复定位精度可满足常规电子组装的对位要求；竖向升降轴搭配缓冲结构，取料时下行速度可分段控制，避免下压冲击力损伤板件表面的线路与焊盘；设备顶部配置的拖链可规整排布气管与传感线路，避免设备往复运行过程中线路出现拉扯、磨损问题，提升长期运行的稳定性。整体设计采用模块化搭建思路，机架部分选用标准铝型材拼接组装，无需复杂焊接加工，既可以控制整体设备重量，也方便后期根据产线需求调整工位布局、拓展功能组件；取料头预留了快换接口，可根据生产需求更换不同规格的吸嘴、夹爪组件，适配不同尺寸、不同材质的PCB板甚至小型工装板的取放需求；设备底部配置可调脚杯，可根据安装地面的平整度调整设备水平度，保证移栽轴运行的同轴度，降低运行过程中的抖动与异响。设备整体外形紧凑，横向移栽行程覆盖常规单工位PCB上料的作业范围，竖向升降行程满足不同高度料架与加工工位的高度差适配需求，安装时仅需预留少量周边维护空间即可，无需对现有产线布局做大幅改动；设备侧面预留了电控元件安装位，可根据需求加装对位传感器、板件检测光电等组件，进一步提升设备运行的自动化程度，减少人工干预频次，适配电子制造车间紧凑的产线布局要求。
