纸盒自动抓取装载输送作业设备

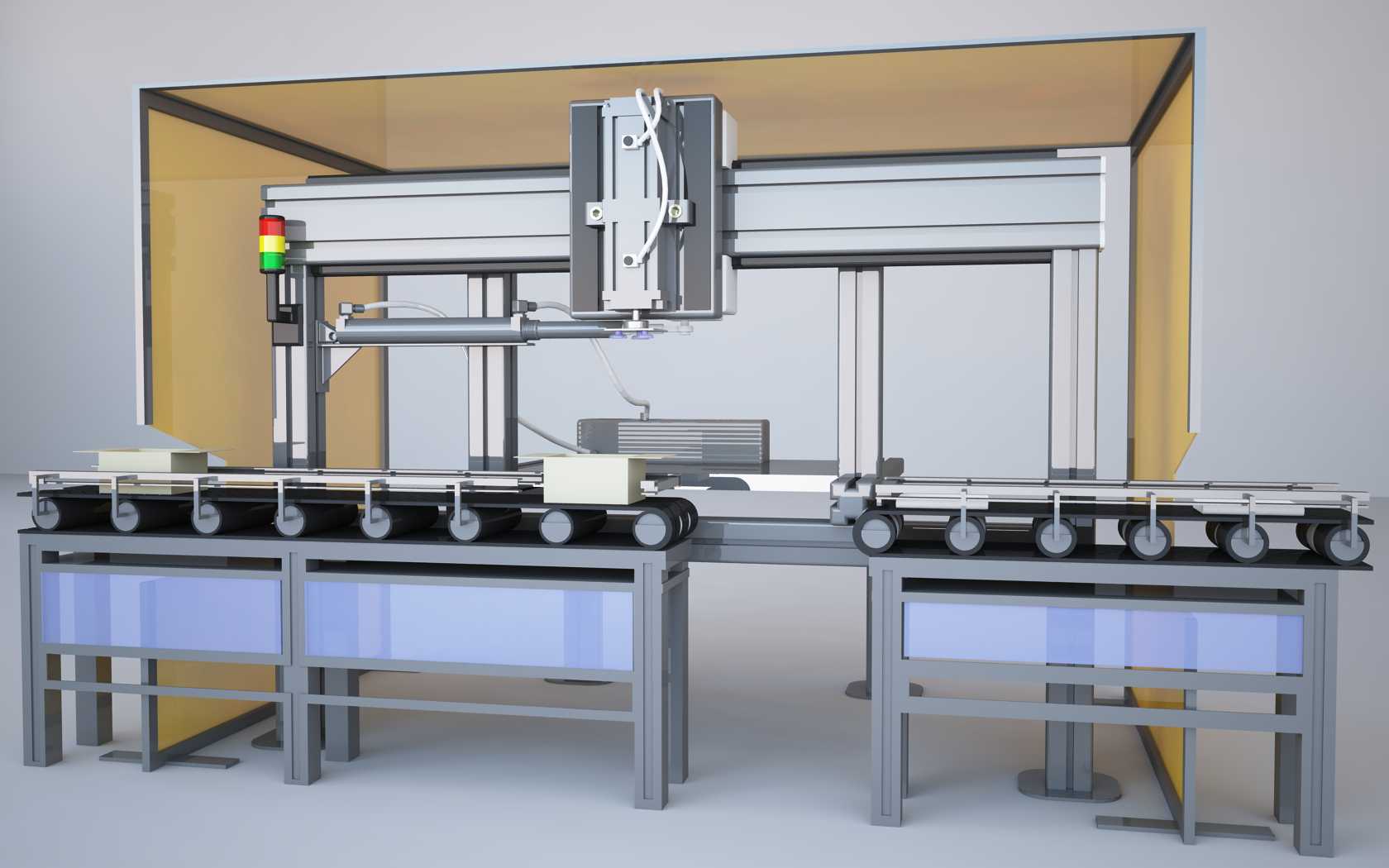

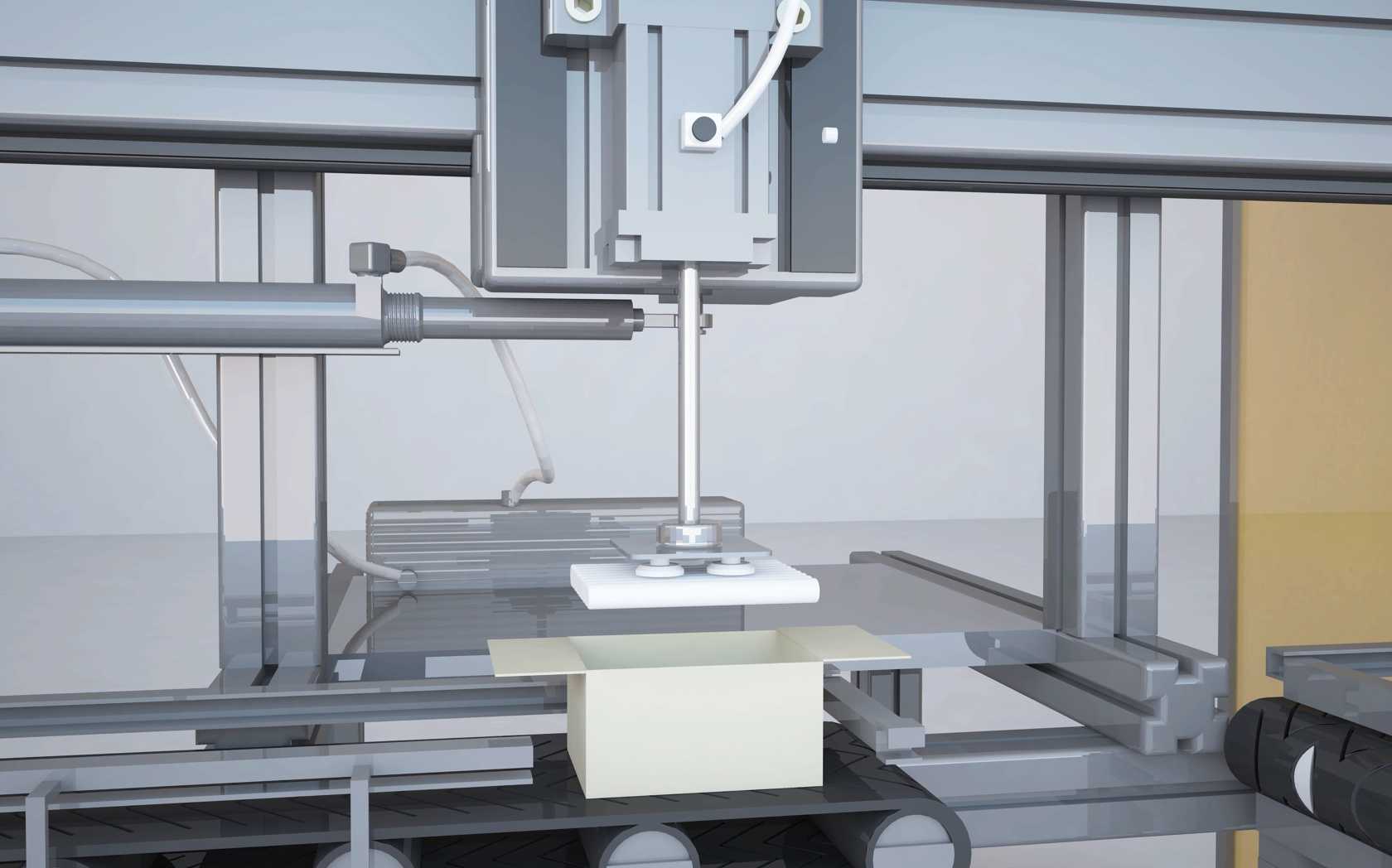

该设备主要应用于快消品包装、电商仓储分拣、食品医药后段包装等生产场景，可对接前端开箱机、后端封箱机与码垛工位，完成待包装纸盒的自动抓取、定位放置与输送衔接作业，替代传统人工重复取放盒体的操作，适配标准化流水线的连续生产节奏，能够有效降低包装工位的人工劳动强度，减少人工操作带来的盒体放置偏移、磕碰损伤等问题，提升整线包装工序的运行连贯性。设备核心功能围绕纸盒的精准取放与平稳输送设计，搭载的垂直升降抓取模组采用双导杆导向结构，保证抓取头上下运行的直线度，避免升降过程中出现晃动偏移；抓取端采用柔性吸盘结构，可适配不同克重瓦楞纸盒的表面吸附需求，抓取力度可根据盒体承重灵活调整，不会对纸盒表面造成压痕或破损；下方输送单元采用皮带式输送结构，两侧设置可调式限位挡边，可根据纸盒的长宽尺寸调节挡边间距，保证盒体输送过程中位置居中，不会出现跑偏卡滞的情况。设计过程中优先考虑产线适配性与运行稳定性，整体采用模块化布局思路，抓取模组、输送机架、驱动单元均为独立可拆分模块，可根据现场产线的实际布局调整安装位置，无需对原有产线进行大规模改造；结构受力部位采用加厚铝型材与钣金件组合搭建，在保证整体结构刚性的同时控制设备自重，降低安装基础的承重要求；传动部位预留润滑维护点位，日常运维无需大范围拆解结构即可完成保养操作。设备整体安装边界紧凑，横向宽度适配常规0.8米宽度的标准输送线安装空间，纵向长度可根据产线节拍需求调整输送段长度，垂直方向升降行程覆盖常规100-300mm高度的纸盒取放需求，可直接架设在现有输送线体上方，无需额外占用过多车间地面空间；设备运行时的动作路径经过优化，抓取、升降、放料、回程的动作衔接无冗余行程，单次作业循环耗时短，可匹配中高速包装产线的节拍要求，同时各动作节点设置位置检测，出现盒体未抓取到位、放置偏移等异常情况时可及时触发停机提示，避免故障扩大影响整线运行。
