手动连杆式简易压装作业装置结构设计

这款手动连杆式压装装置，主要面向小型零部件装配作业场景，在五金加工、小型机电装配、维修工坊等场景中应用广泛，可完成如轴承与轴类零件的压配合装配、小尺寸销钉压入、薄型零件铆接压合、小型塑胶件压装定位等常见作业，无需外接动力源，适合无气源、无电源的零散作业场景，或是小批量定制化装配工位使用，能够替代传统手工敲击装配的方式，避免敲击导致的零件表面损伤、装配位置偏移等问题，提升装配精度与作业安全性。

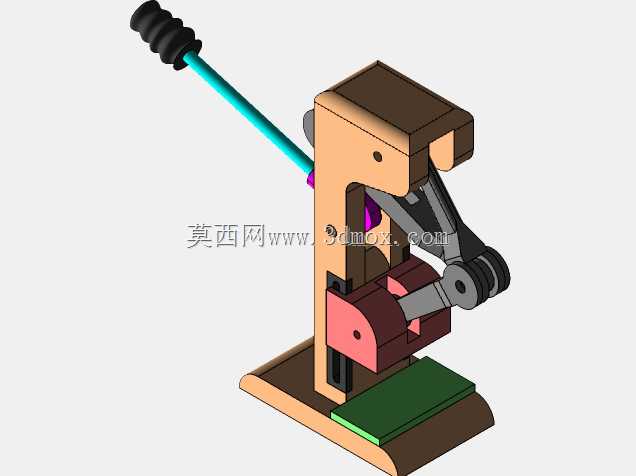

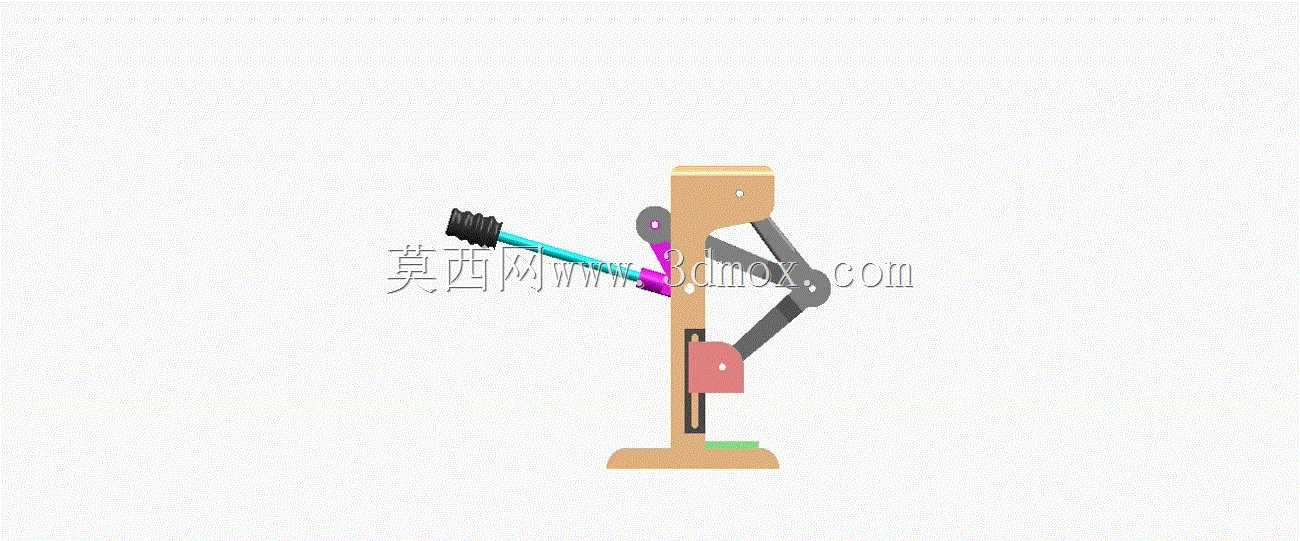

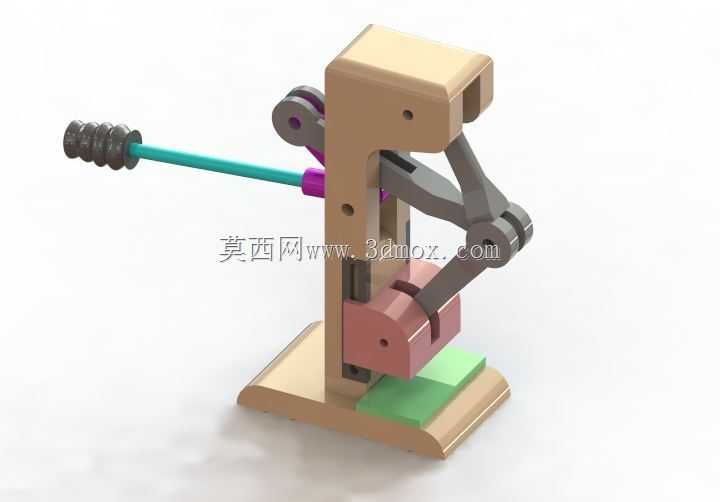

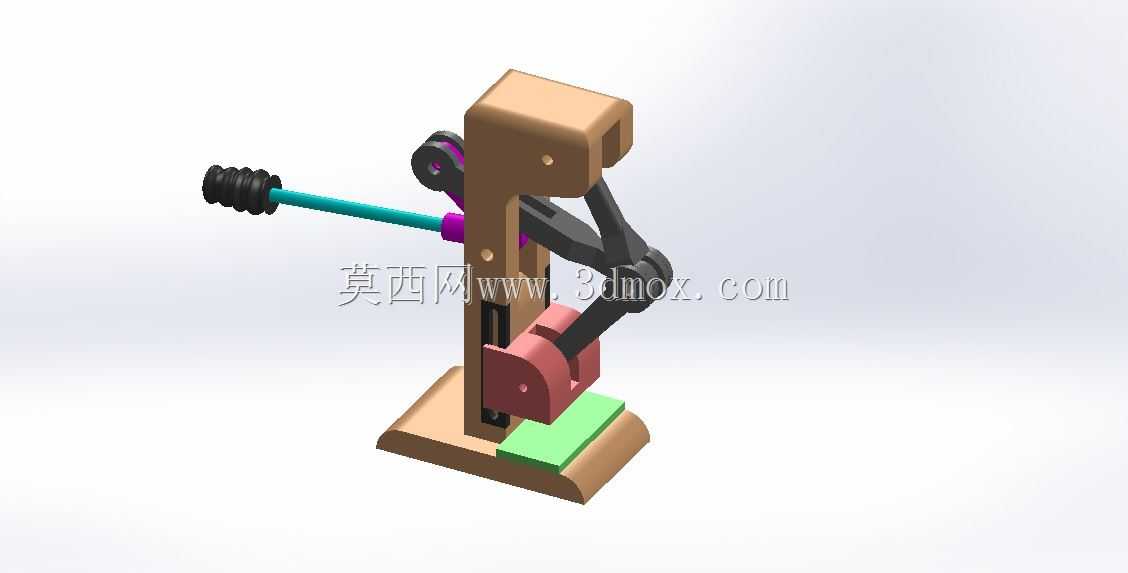

该装置核心采用肘节连杆增力结构，通过多组铰接连杆的力臂变化，将操作人员施加在操作杆上的手动推力放大数倍后传递到压头位置，在操作杆行程末端可获得较大的压装出力，满足常规小过盈量配合零件的压装需求；装置的立式支撑主体采用一体式框架结构，底部设置平整的安装底座，可通过螺栓固定在工作台面上，保证压装作业时设备不会出现偏移晃动，底座上方设置可放置工件的工作台面，台面预留定位槽位，可搭配不同的定位夹具适配不同外形的待压装零件。压头部分采用可更换式设计，能够根据待压装零件的接触面形状更换对应规格的压头，避免压装过程中损伤零件表面；操作杆设置防滑握持段，操作人员施力时不易打滑，连杆铰接位置均设置耐磨衬套，长期使用也不会出现铰接间隙过大导致的压装精度下降问题。

从安装边界来看，该装置整体为立式窄幅结构，横向占用空间较小，底座安装孔位按照常规工作台的安装间距设计，无需对现有工作台做大规模改造即可完成固定安装；压头的下行行程经过合理设计，既满足常规小零件的压装行程需求，也不会因为行程过大导致操作费力，压头与工作台面的最大开口高度可适配多数小型装配零件的高度尺寸，无需额外垫高工件即可完成压装作业。整体结构没有复杂的液压、气动元件，日常维护仅需定期在铰接位置加注润滑脂即可，故障率极低，适合小型加工场所、教学实训场景使用，能够让使用者直观理解连杆增力机构的工作原理，同时满足实际生产装配的使用需求，在小批量零件装配作业中，相比大型动力压机具备更高的灵活性与更低的使用成本，也不会出现动力设备的噪音、能耗问题。
