液压缸驱动180度旋转剪刀式执行机构

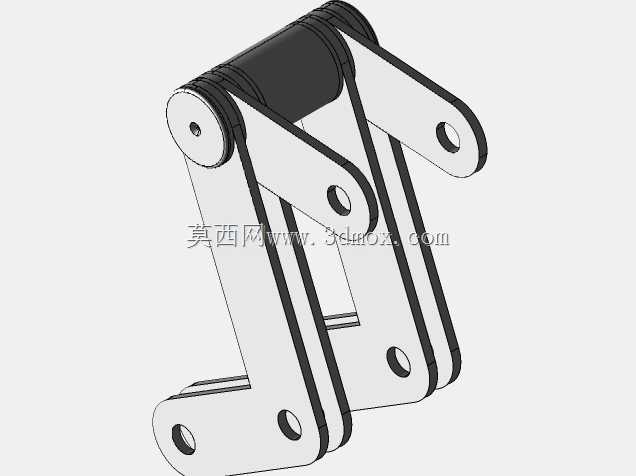

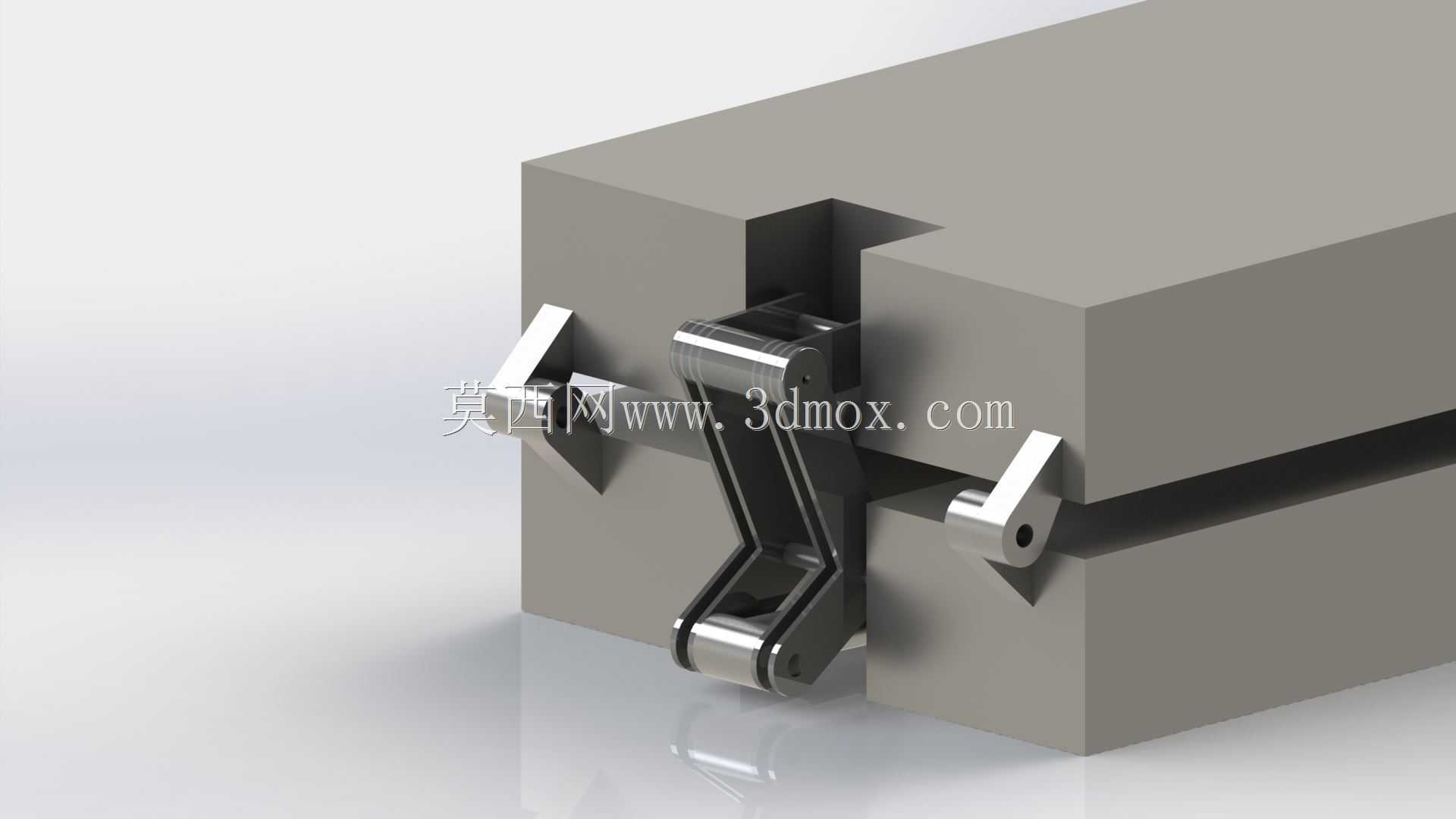

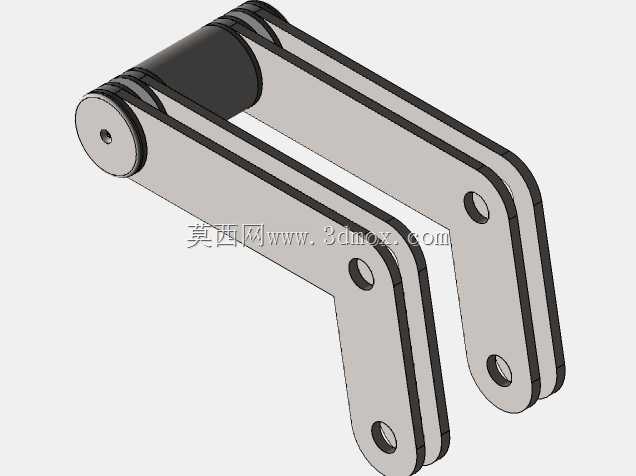

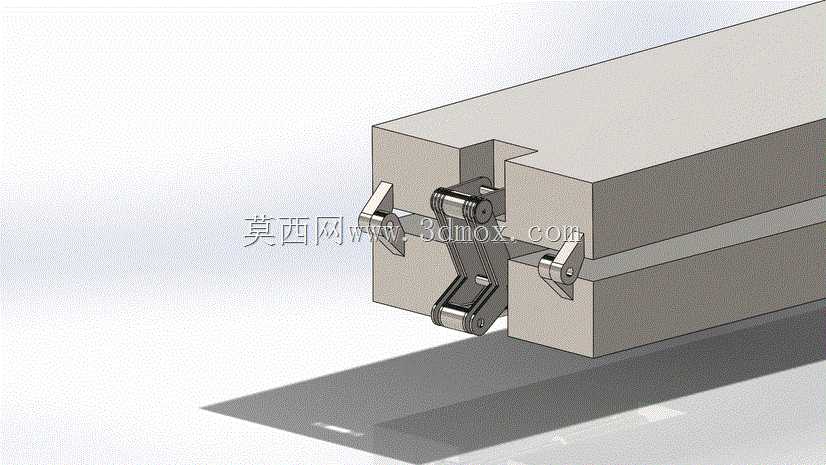

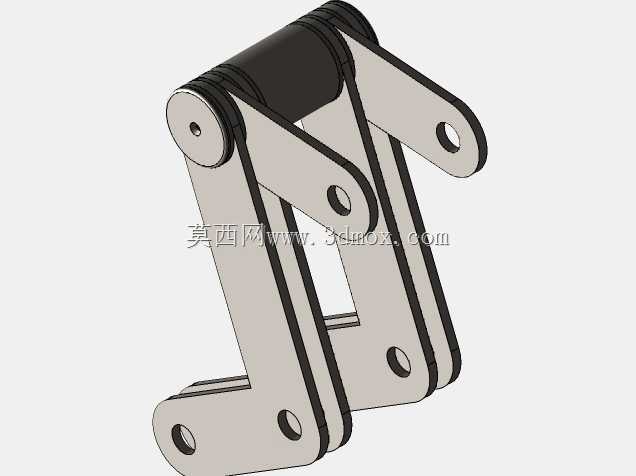

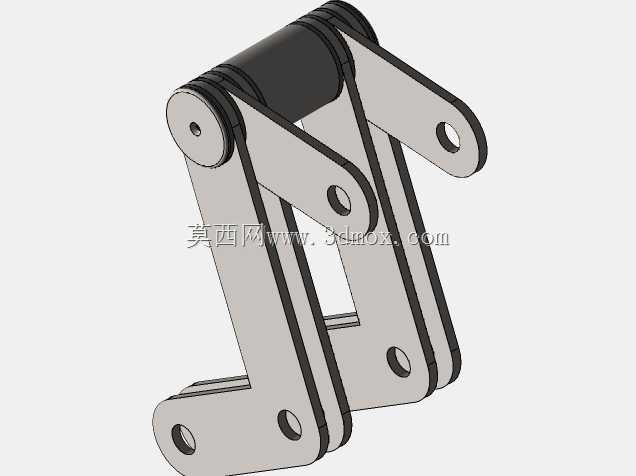

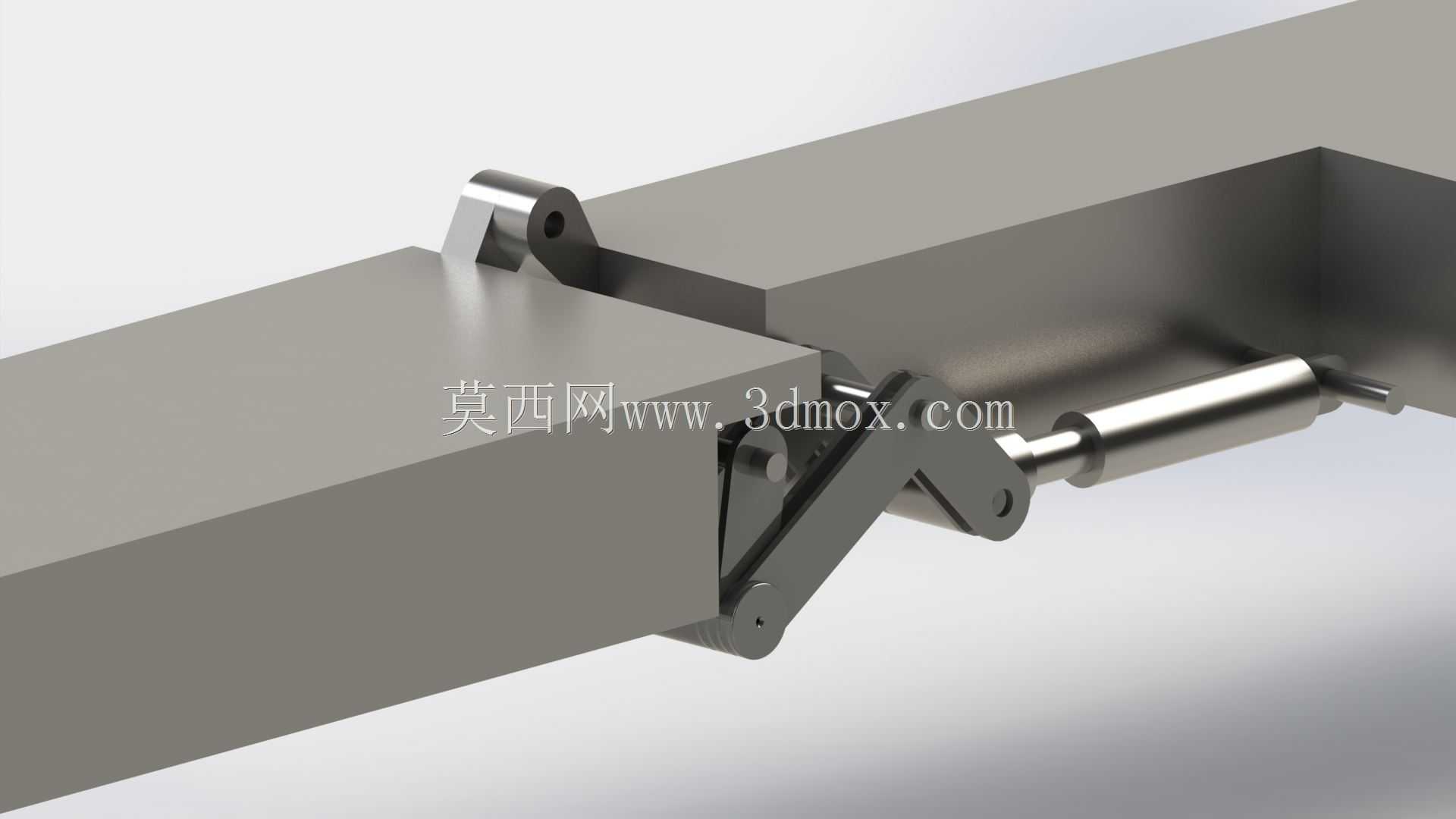

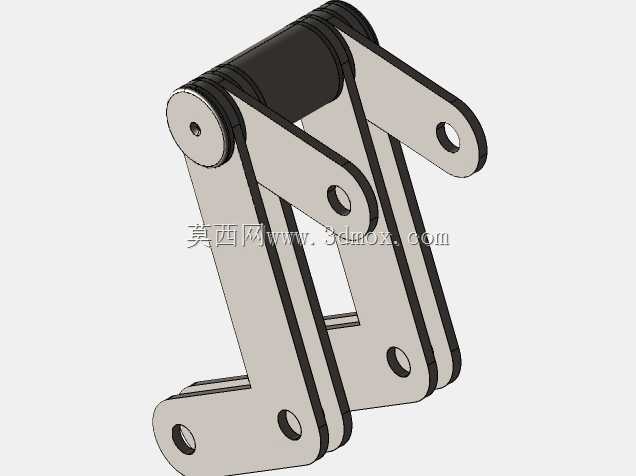

该剪刀式执行机构主要面向需要大角度翻转、高扭矩传递的工业作业场景，常见于自动化生产线的工件换向工位、重型工装夹具的开合驱动、物流输送线的物料翻转机构，以及特种装备的舱门启闭、重载构件的角度调整环节，尤其适配无法布置液压马达、需要紧凑安装空间的作业环境，可在狭小的安装边界内完成稳定的180度回转动作，替代传统回转马达加连杆的复杂传动方案。机构整体采用对称式剪刀臂布局，核心驱动源为直线输出的液压缸，通过液压缸的线性伸缩带动交叉铰接的剪刀臂组做开合运动，将液压缸的直线推力转化为输出端的回转扭矩，整套传动链路无冗余传动件，动力传递路径短，机械效率高，可在重载工况下保持稳定的扭矩输出，不会出现传统齿轮回转机构的背隙问题，动作重复定位精度更高。设计阶段针对高负载作业需求做了结构强化，所有铰接点位均采用耐磨销轴配合自润滑衬套，可承受长期往复回转带来的磨损，剪刀臂主体采用高强度钢加工，关键受力接触面做了淬火硬化处理，适配不锈钢材质的安装基座，可在潮湿、多粉尘的复杂工业环境下长期稳定运行，不会出现锈蚀卡滞问题。机构的安装边界采用双侧对称固定耳座设计，可直接通过螺栓固定在设备的安装基准面上，无需额外设计复杂的转接支架，整体外形紧凑，轴向安装尺寸远小于同扭矩规格的液压回转马达，径向占用空间也控制在极小范围内，可嵌入到设备的结构梁内部安装，不会额外占用设备的外部作业空间。整套机构的运动逻辑经过严谨的力学校核，液压缸的推力参数与剪刀臂的力臂长度做了最优匹配，在180度回转的全行程范围内，输出扭矩波动控制在极小范围内，不会出现行程起止点扭矩不足的问题，同时铰接点的运动轨迹做了防干涉校验，全动作过程中各构件无运动碰撞，运行平稳无卡顿，可适配连续高频次的往复回转作业需求，无需频繁做维护保养。
