手动立式液压压力机结构设计方案

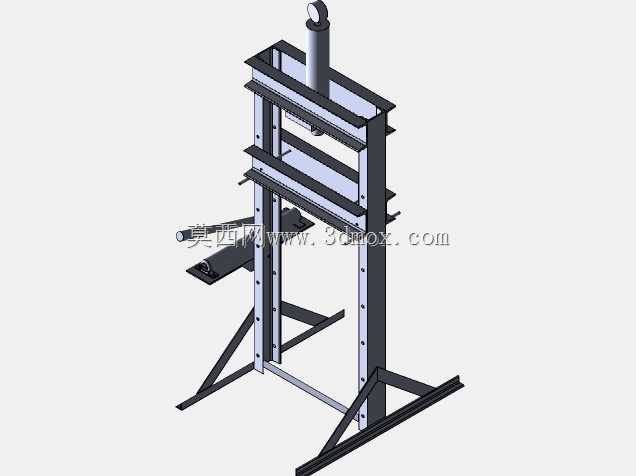

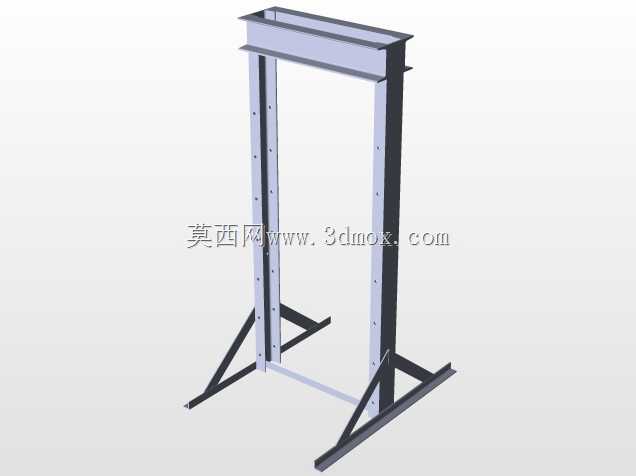

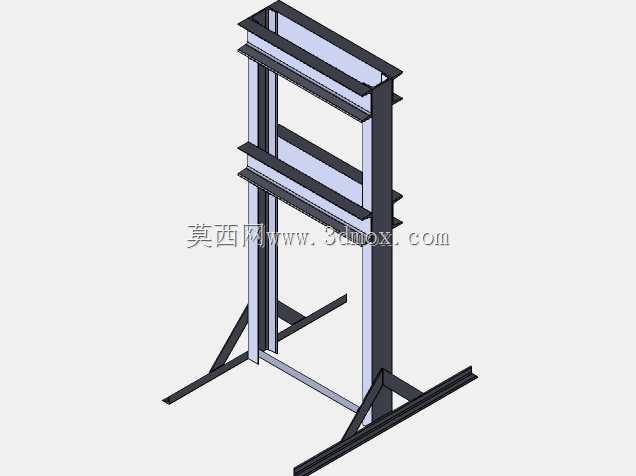

这款手动立式压力机主要面向小型机加工车间、汽修门店、五金维修作坊以及个人DIY加工场景设计，可覆盖小吨位压装、校直、冲压、压合等多类作业需求，在汽配维修环节可完成轴承压装、衬套拆卸、销钉压入等操作，在五金加工场景中可完成薄金属片冲孔、小零件铆压、工件校直校正作业，无需外接动力源即可独立完成作业，对作业场地的供电条件无硬性要求，适配流动维修、野外临时加工作业的使用需求。设备整体采用立式龙门框架结构，主体承力框架选用标准型钢焊接加工而成，两侧立柱采用加厚矩形型钢作为主要承力部件，底部搭配斜向支撑筋与加宽落地支脚，可在压头施加额定压力时保证整体框架的结构稳定性，避免框架受力出现侧向形变或倾覆风险，设备整体占地宽度不足一米，深度方向预留足够的工件放置空间，可适配多数小型工件的作业空间需求，安装时无需预埋地脚螺栓，放置在平整硬质地面即可投入使用，对安装场地的基础要求较低。设备的施压执行部件布置在龙门框架顶部中心位置，搭配手动液压驱动单元，操作人员通过往复扳动外置操作手柄即可驱动压头平稳下行施压，压头下方设置可调节高度的活动工作台，工作台可沿两侧立柱的预留孔位上下调整位置，通过定位销快速固定高度，可适配不同高度尺寸的工件加工需求，压头工作面加工有标准安装接口，可根据作业需求更换平压头、V型压块、冲孔模具等不同作业端头，拓展设备的适用作业范围。设计过程中重点考量了手动操作的施力合理性，操作手柄的布置高度适配成年操作人员站立作业的舒适操作区间，液压单元内置卸压回流阀，施压完成后可通过卸压手柄控制压头平稳复位，避免压头快速回落带来的安全隐患，框架两侧立柱表面加工有均匀的定位孔位，除了固定活动工作台之外，还可搭配挡块、定位夹具实现工件的快速定位，减少作业过程中的工件对位调整时间。设备整体结构无复杂电控或精密传动部件，日常维护仅需定期对液压单元补充液压油、对立柱滑动接触面涂抹润滑脂即可，维护成本极低，框架表面做喷塑防锈处理，可适配车间、汽修门店等多尘多油污的作业环境，长期使用也不易出现锈蚀掉漆问题。
