数控铣刨机主轴薄料压料弹簧卡箍结构

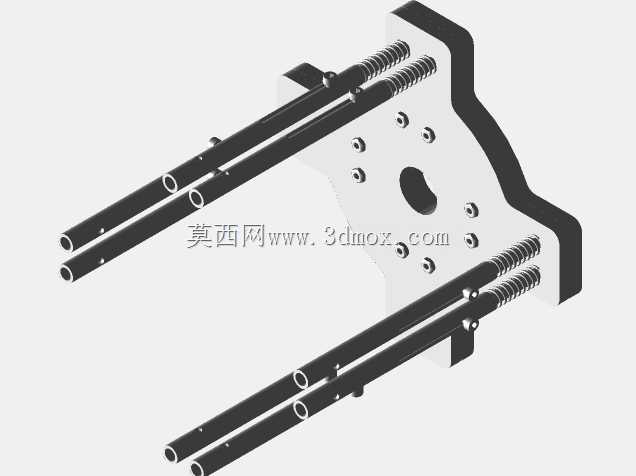

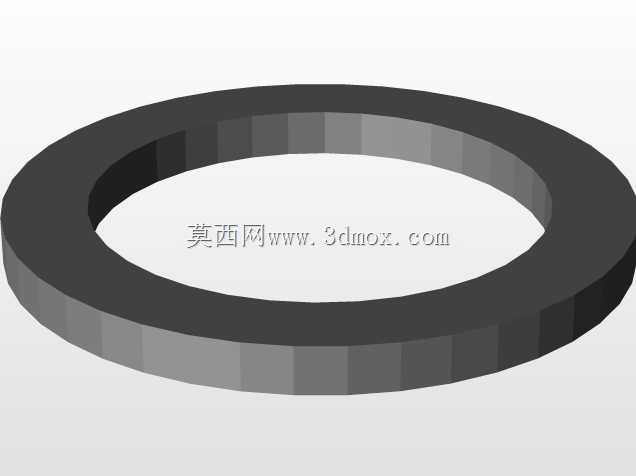

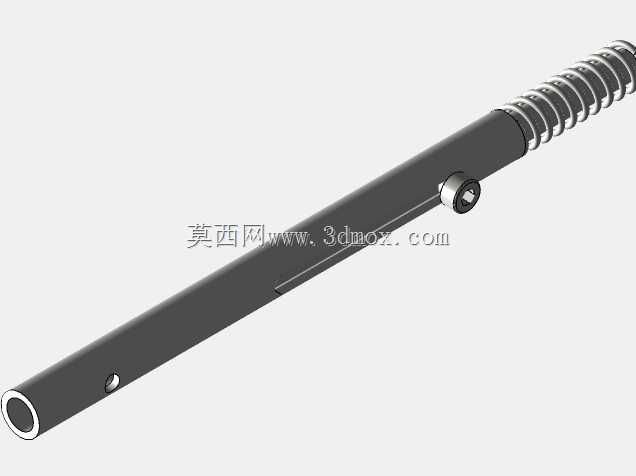

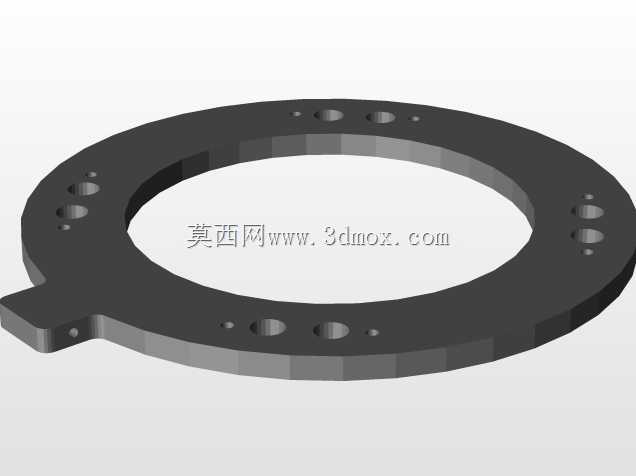

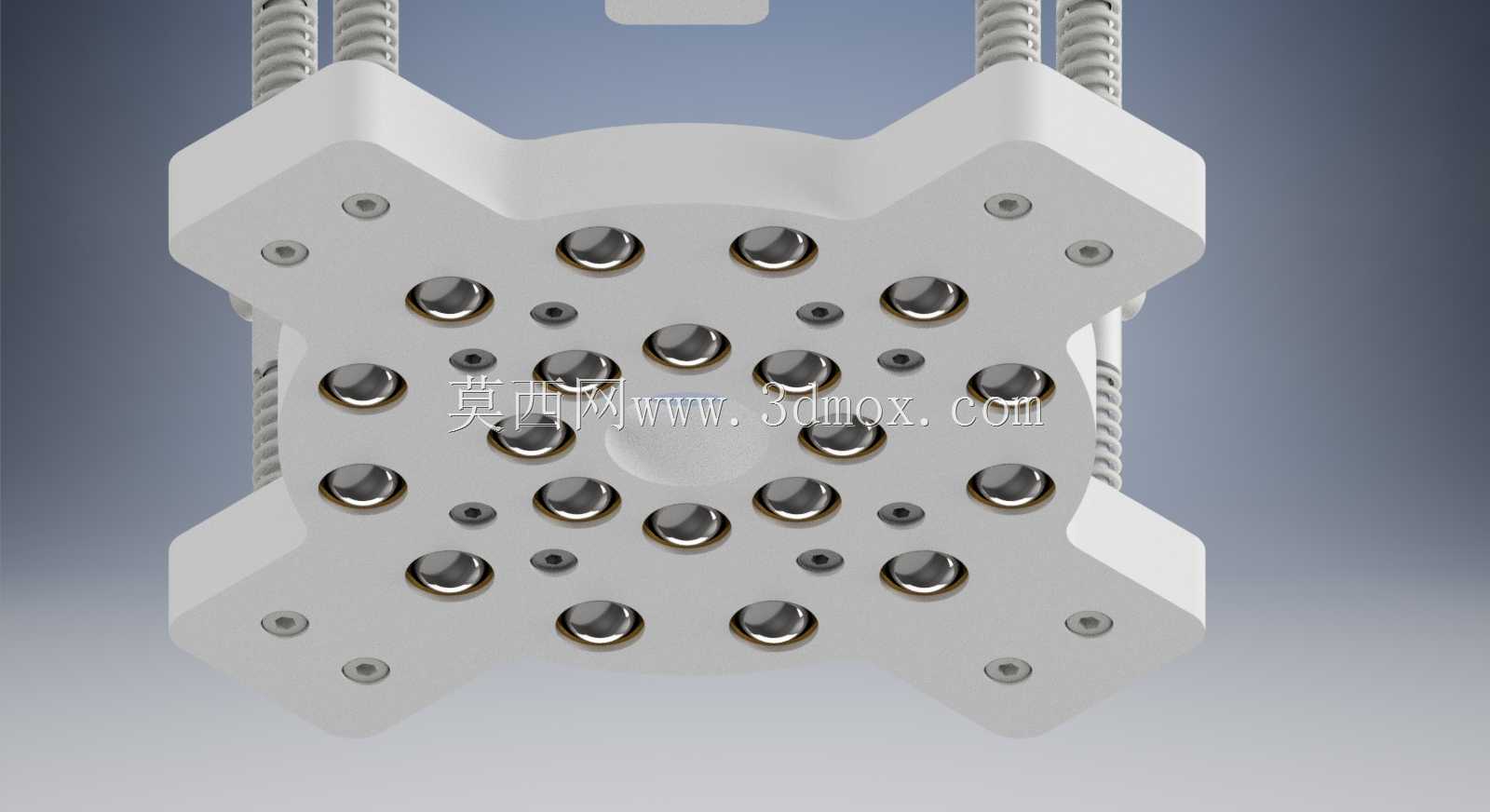

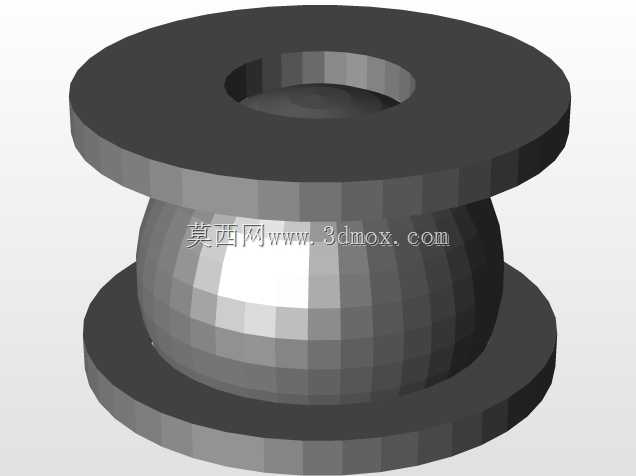

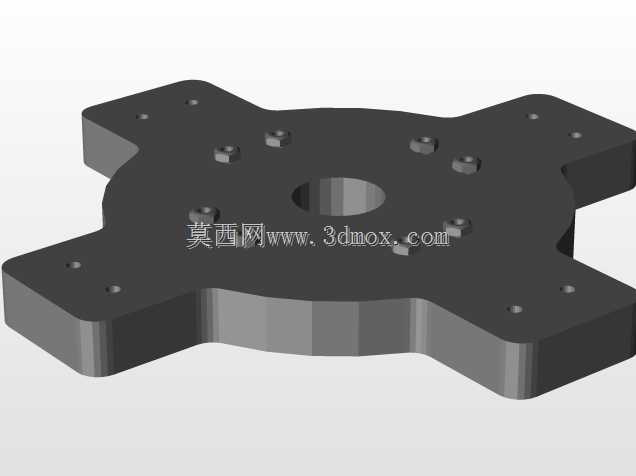

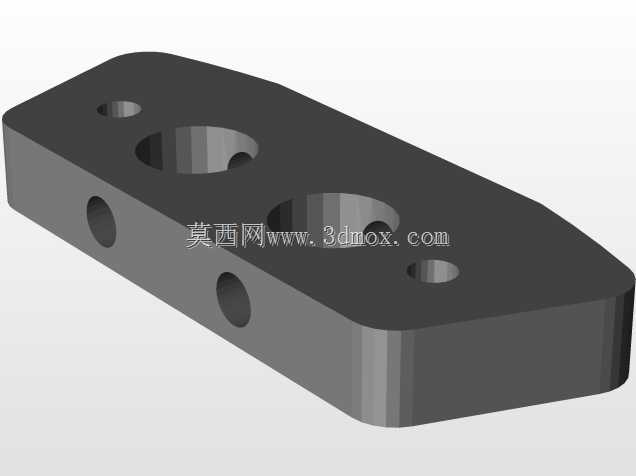

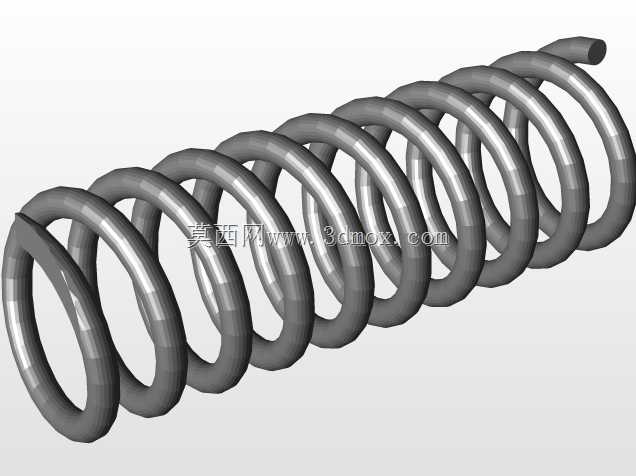

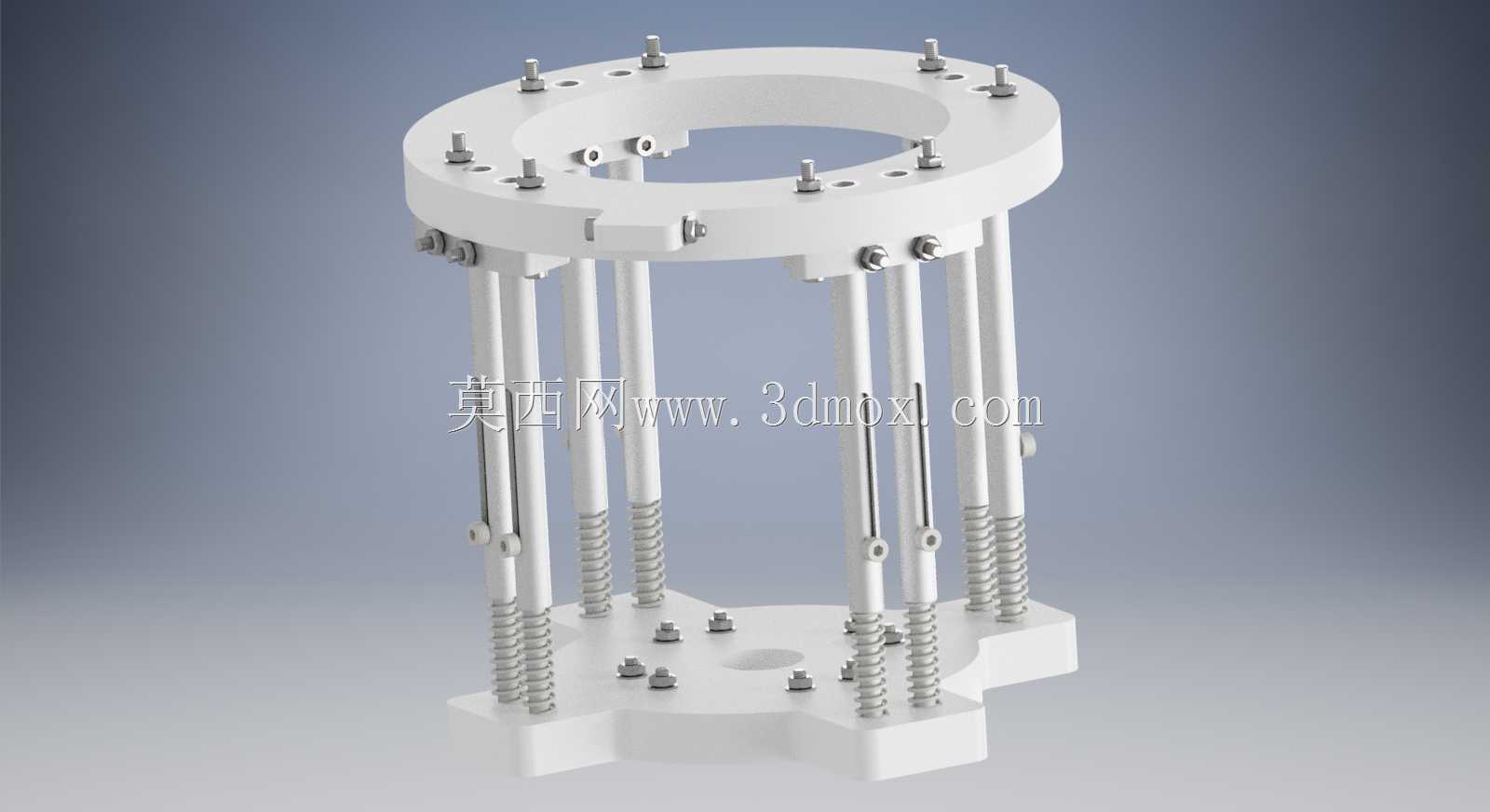

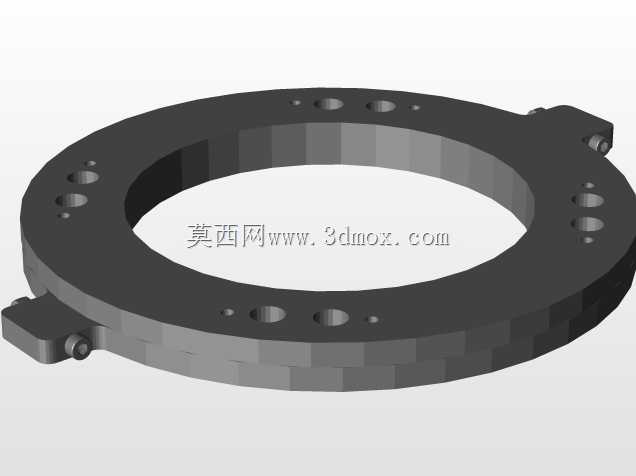

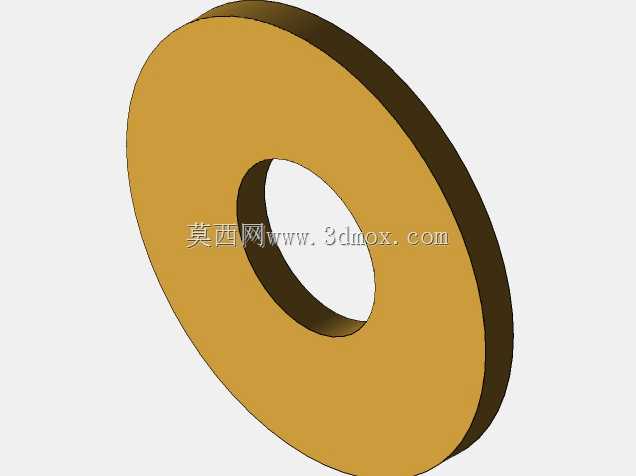

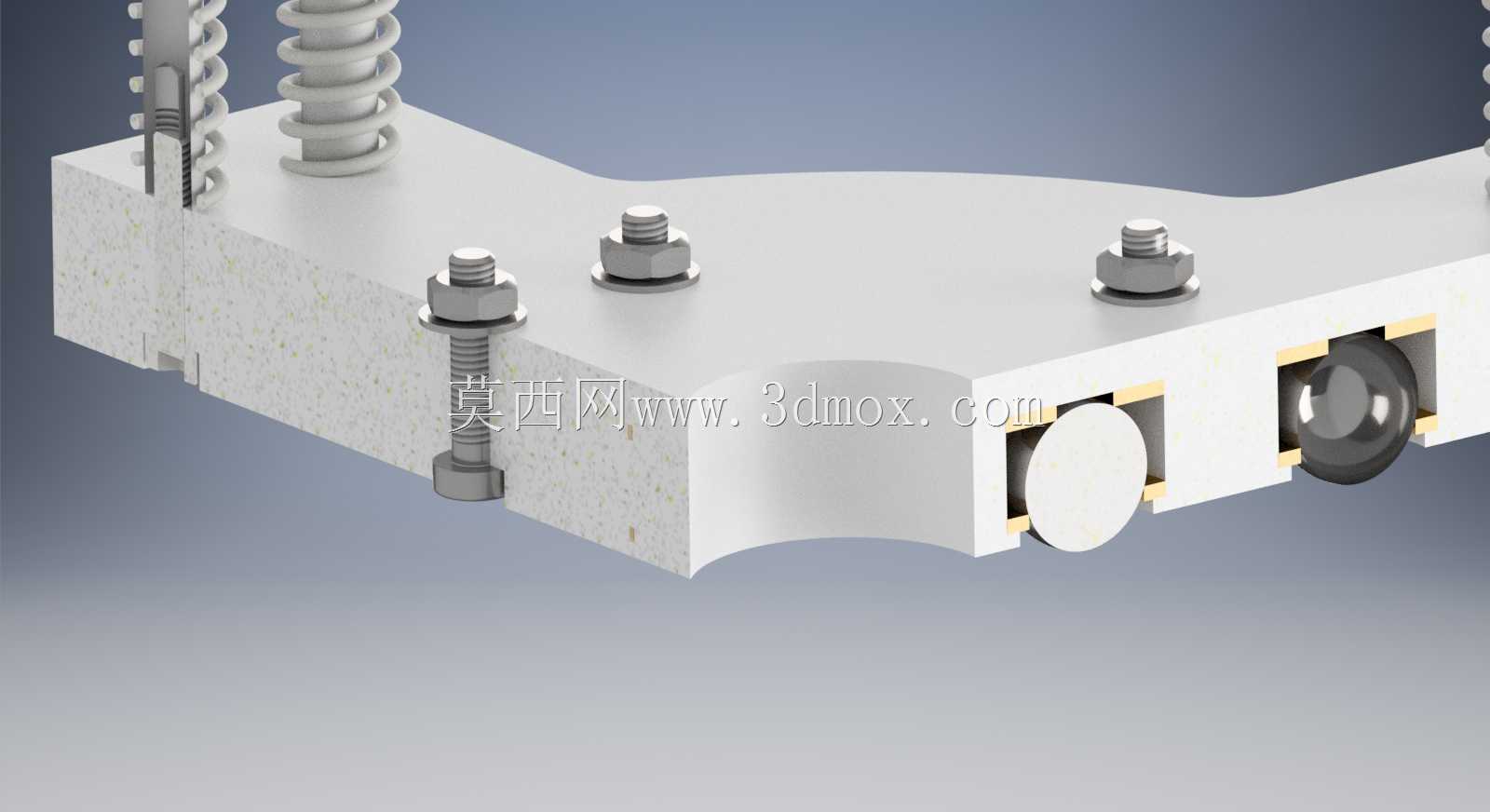

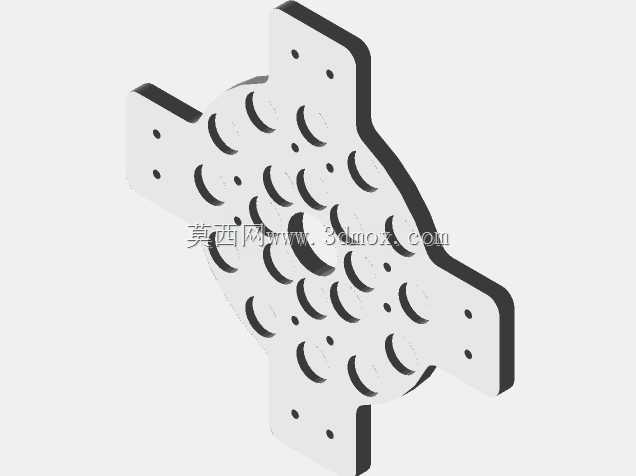

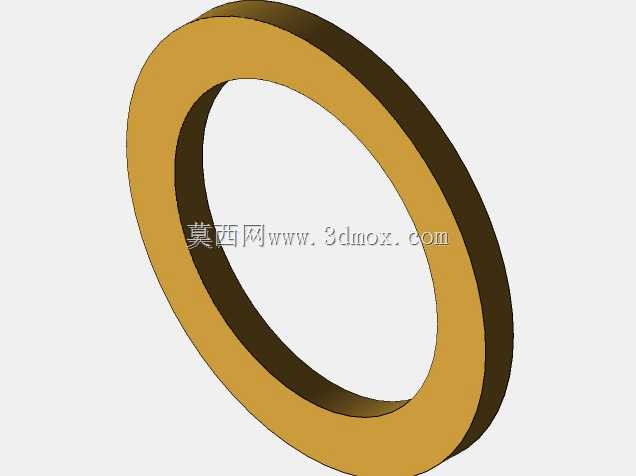

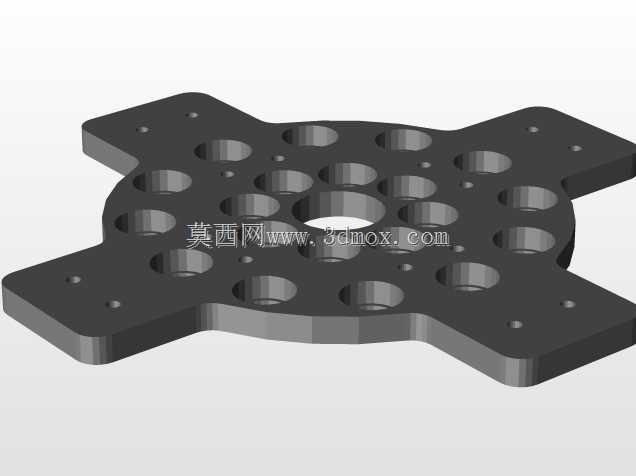

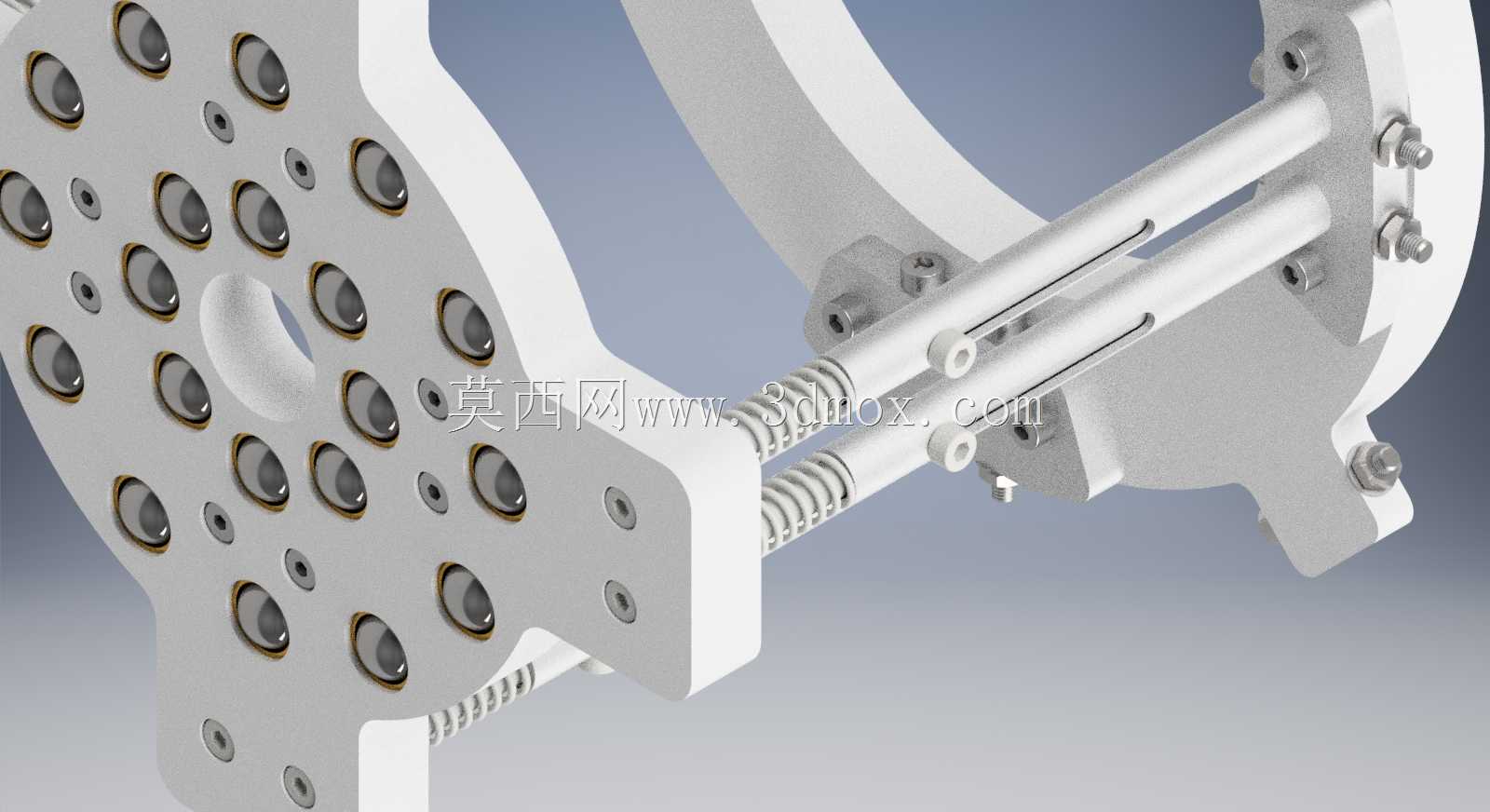

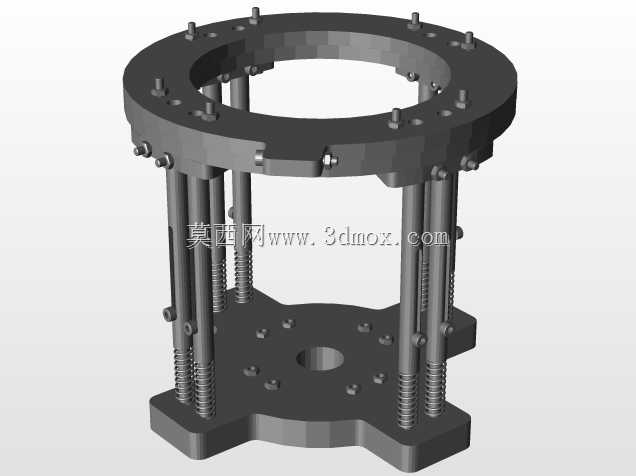

在金属板材铣削、刨削加工场景中，薄料加工一直是现场加工的难点：常规夹具夹持薄料时极易出现压痕、翘边，甚至因为夹持力分布不均导致工件被夹断、拉变形，尤其是铝、青铜这类软质金属薄料，加工报废率长期居高不下，这款适配100mm主轴的弹簧卡箍压料结构，正是针对这一加工痛点设计的专用辅具。该结构安装在数控铣刨机的主轴部位，随主轴同步进给，核心作用是在刀具接触薄料前，先将待加工的薄型材料平稳下压贴合到主工作台面上，从根源上避免薄料在切削力作用下出现翘起、移位、震颤的问题，让软质薄料加工时不会出现折断、拉裂的不良情况。从结构设计来看，整体采用上下双环形安装基座搭配多组导向立柱的框架式布局，上法兰环通过周向均匀分布的紧固件与主轴端固定，下基座作为压料接触端，每根导向立柱上都配置了等刚度的压缩弹簧，这种周向均布的弹簧布局能让下基座的压料力均匀分散到接触的工件表面，不会出现局部压力过大压伤软料的问题，同时导向立柱与上下基座之间采用精密间隙配合，保证压料动作全程沿主轴轴向平稳升降，不会出现偏斜卡滞。设计时充分考虑了安装边界与适配性，上法兰的安装孔位完全匹配100mm直径主轴的标准安装接口，无需对原有设备主轴做任何改造即可直接装夹，整体框架的径向尺寸控制在主轴外接圆的合理范围内，不会干涉刀具的正常走刀路径，也不会和工作台周边的原有夹具、挡料结构产生运动干涉。弹簧的刚度经过针对性匹配，既能提供足够的压料力克服薄料切削时的向上翘曲力，又不会因为压力过大在铝、青铜这类软质材料表面留下压痕，多根导向立柱的长度经过精确计算，保证压料动作的行程完全覆盖薄料加工的常用厚度范围，从0.5mm的超薄铝片到数毫米厚的青铜薄板都能适配。实际加工应用中，这套结构不需要额外的动力源驱动，完全依靠主轴进给时的相对位移配合弹簧力实现自动压料，进给到位时弹簧压缩提供稳定压料力，主轴抬升时弹簧自动复位带动下基座回位，不需要人工额外操作，不会增加操作工人的额外工作量，能有效降低薄料加工的报废率，提升铣刨加工的成品一致性，尤其适合小批量多品种的软质金属薄料加工场景，解决了常规夹具无法兼顾薄料夹持稳定性与表面防护的矛盾。
