可调式轴承座张紧调节装置结构设计

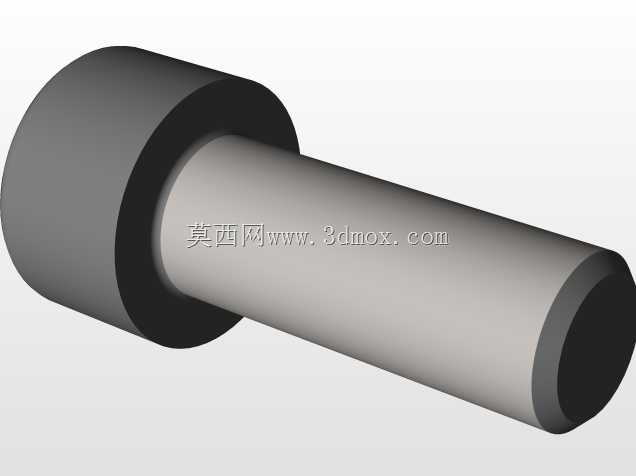

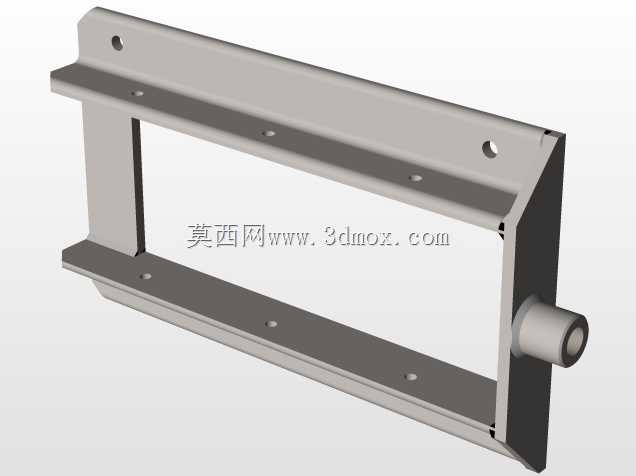

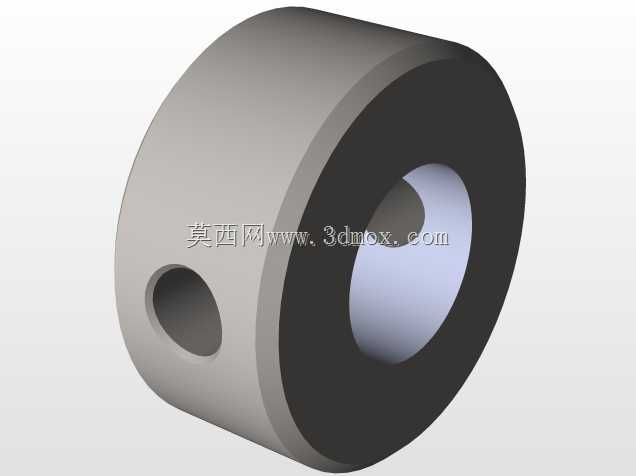

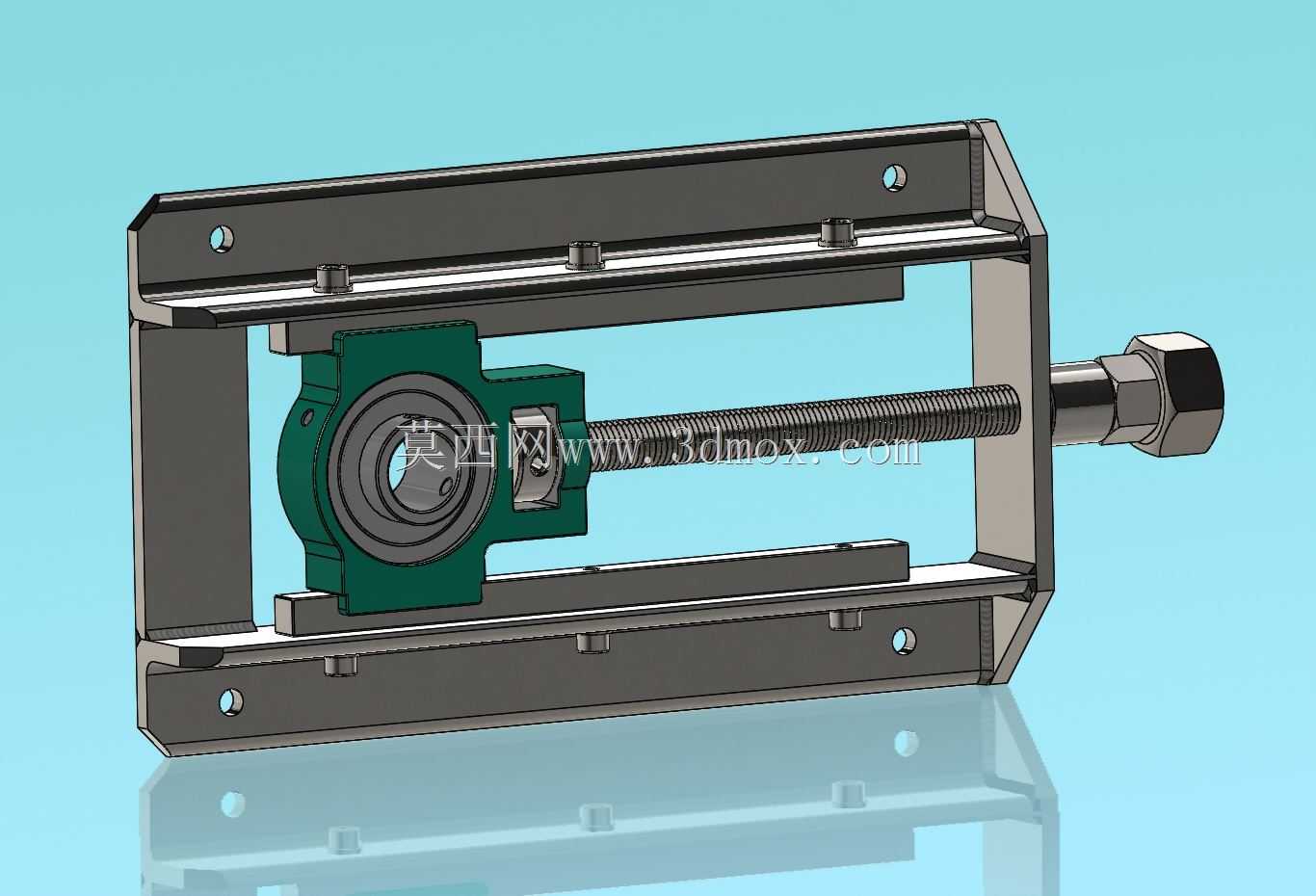

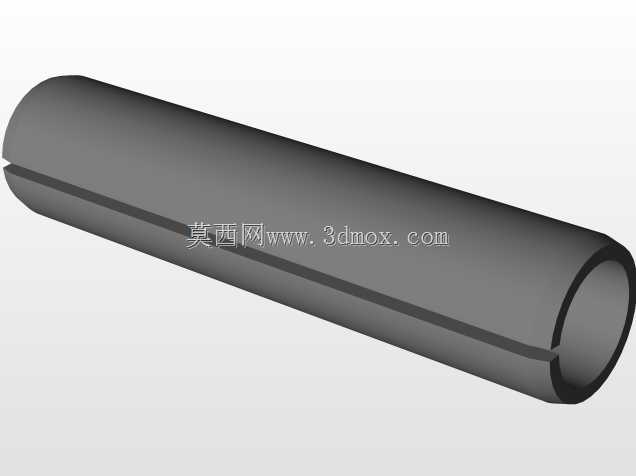

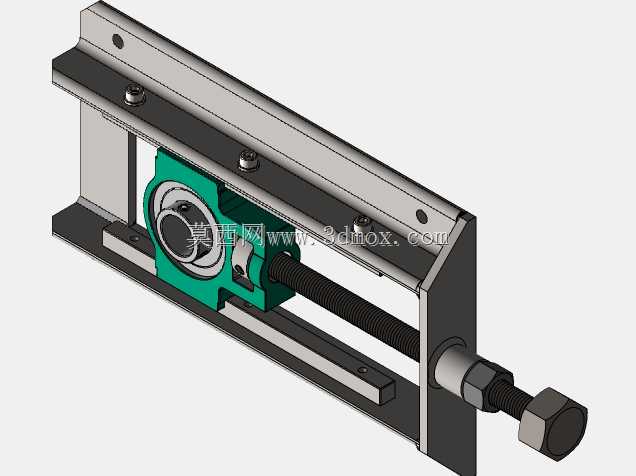

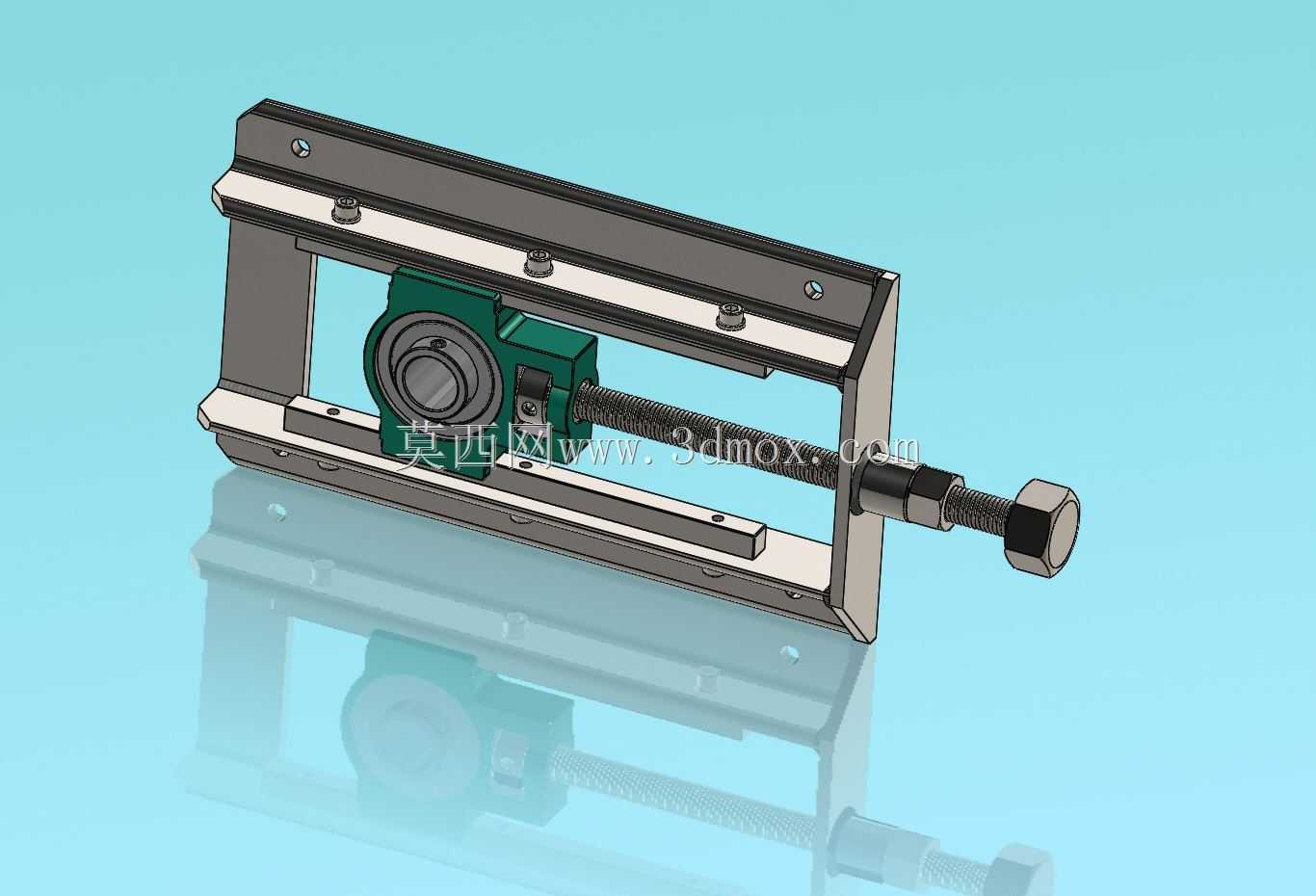

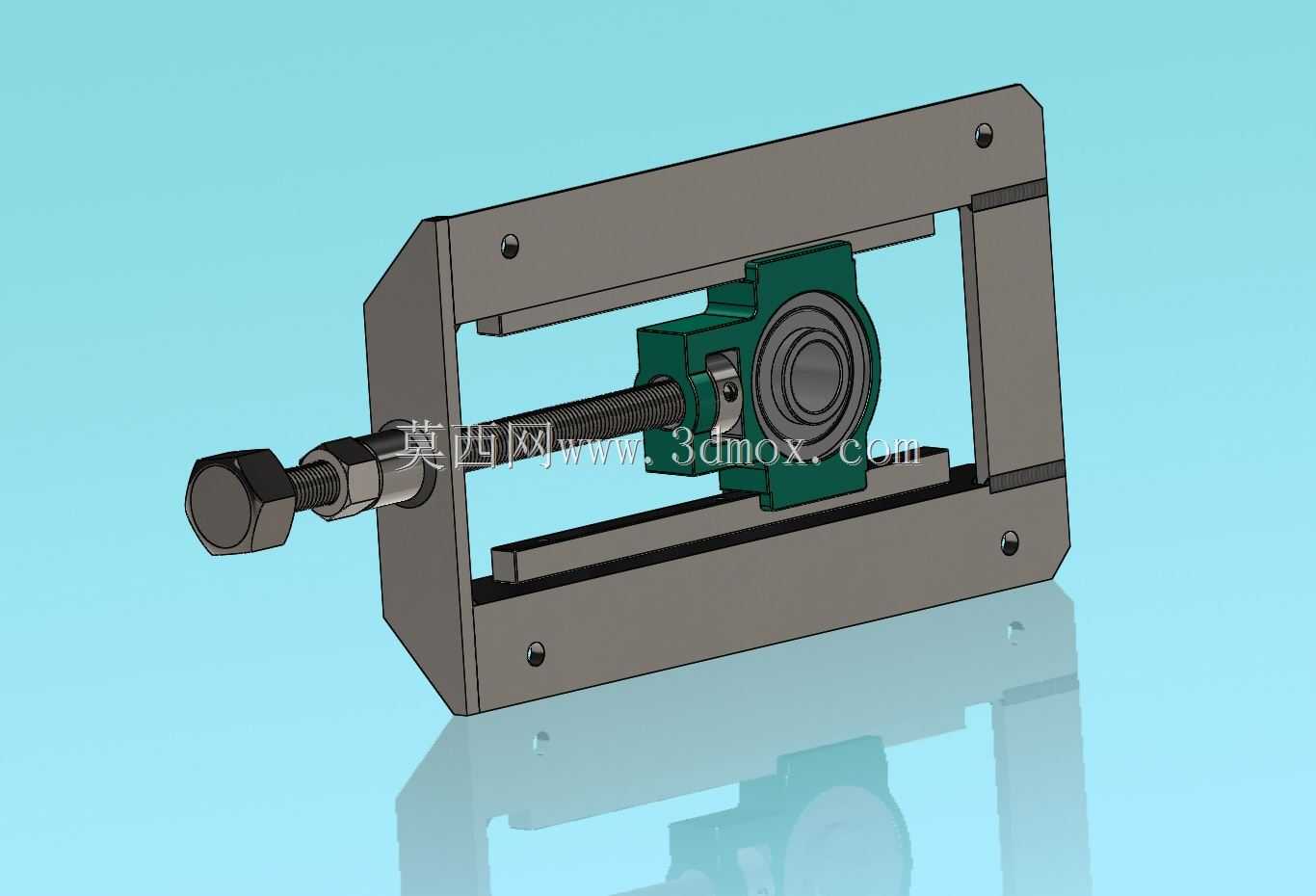

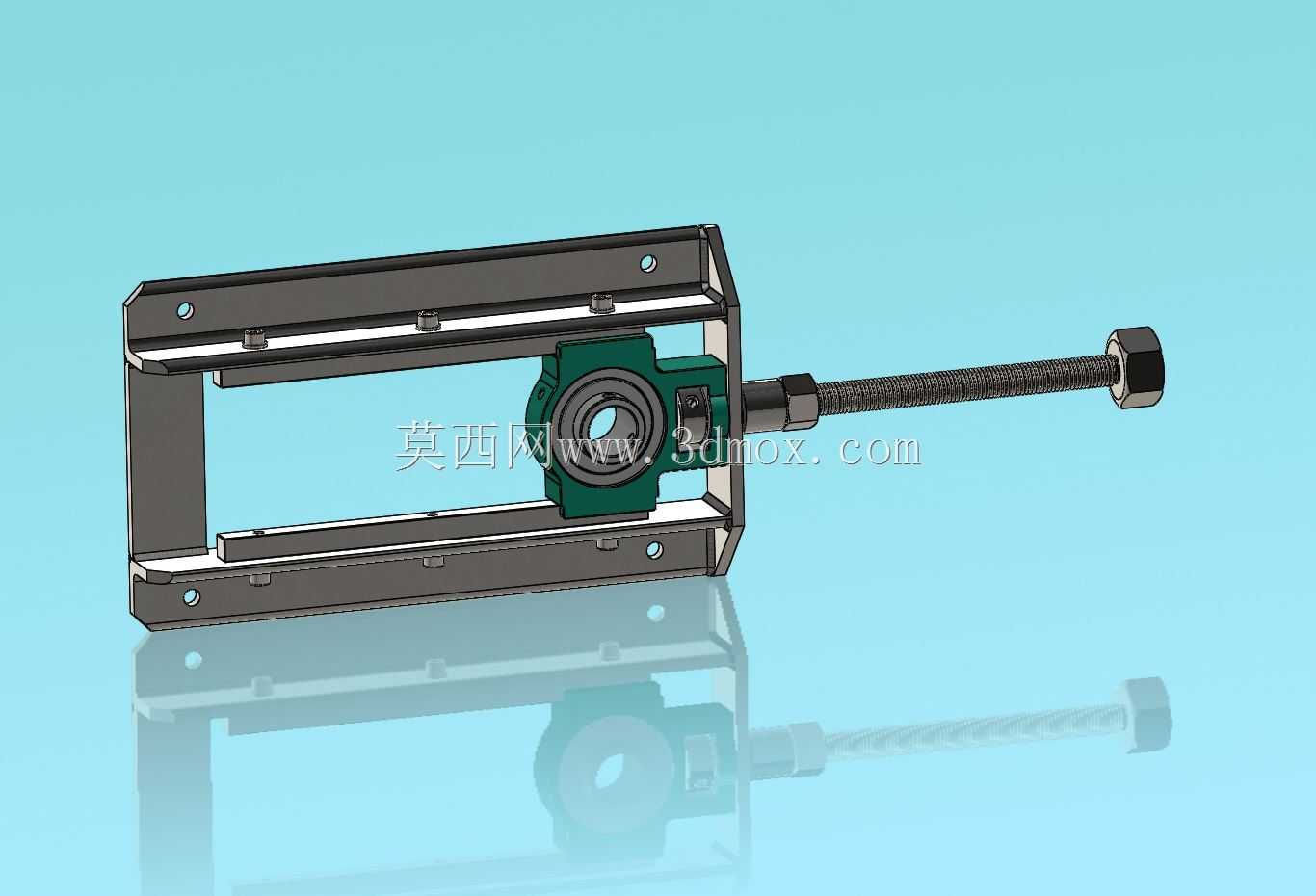

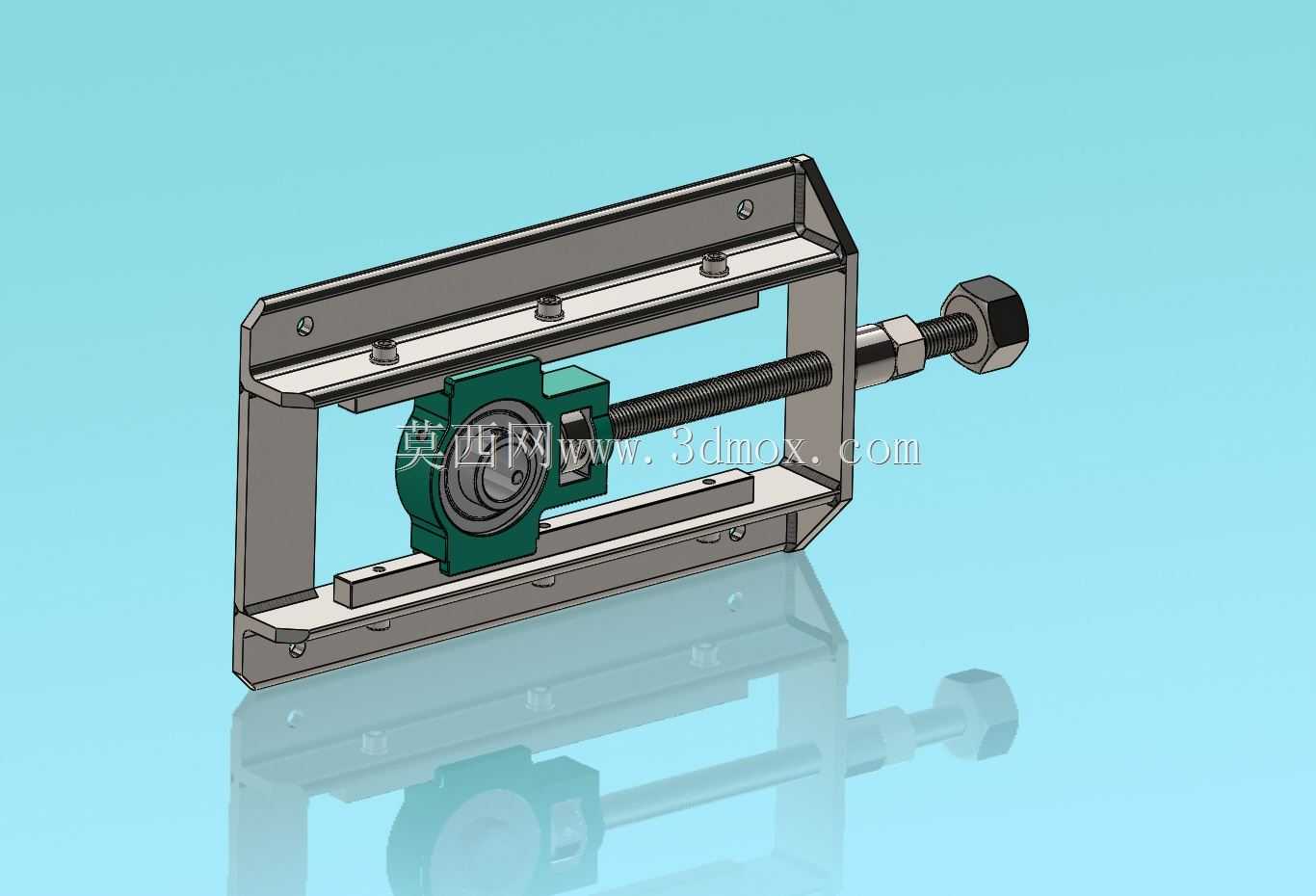

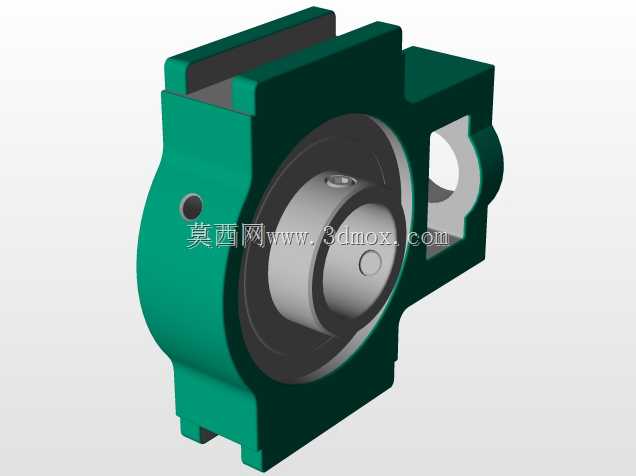

该张紧调节装置主要应用于带传动、链传动等需要维持传动件合适张紧力的工业场景，常见于输送生产线、物料搬运设备、轻型传动系统中，核心作用是通过位置调节抵消传动带、传动链长期运行产生的蠕变伸长，避免传动件打滑、跳齿、传动效率下降等问题，保障传动系统运行的稳定性与传动精度，减少非计划停机维护的频次。装置整体采用框架式承载结构，主体为两侧平行布置的槽型钢导轨架，框架上下端预留有贯通的安装孔位，可直接通过螺栓固定在设备的安装基座上，安装边界规整，不需要对配套设备做额外的结构改造，适配多数常规传动工位的安装空间。核心功能部件为内嵌带座外球面轴承，轴承座可沿框架两侧的导向槽做直线滑动，轴承内孔用于承托传动辊、从动轮的转轴，将转动副的支撑与位置调节功能集成在一起，省去了额外设计轴承安装位的工序。调节执行部件为贯穿框架端板的细牙调节螺杆，螺杆端部与轴承座侧端做轴向限位连接，转动螺杆端部的六角头即可推动轴承座沿导向槽平稳移动，实现张紧行程的精准微调，细牙螺纹的设计具备自锁特性，调节到位后不需要额外添加锁止件即可保持位置稳定，避免运行过程中出现位置偏移。设计过程中优先考虑了受力合理性，框架采用对称式结构设计，调节推力沿轴承座中心轴线方向施加，避免调节过程中出现卡滞、偏磨的问题，导向槽的长度预留了充足的调节行程，可覆盖常规传动件全生命周期的伸长补偿需求，同时框架两侧的导向面做了等宽公差约束，保障轴承座滑动过程中始终与传动轴线保持垂直，不会出现转轴偏斜导致的传动件异常磨损。整体结构没有冗余的复杂零件，加工与装配难度低，日常维护时仅需定期在调节螺杆与导向接触面涂抹润滑脂即可长期稳定运行，适配多类轻型工业传动场景的张紧需求。
