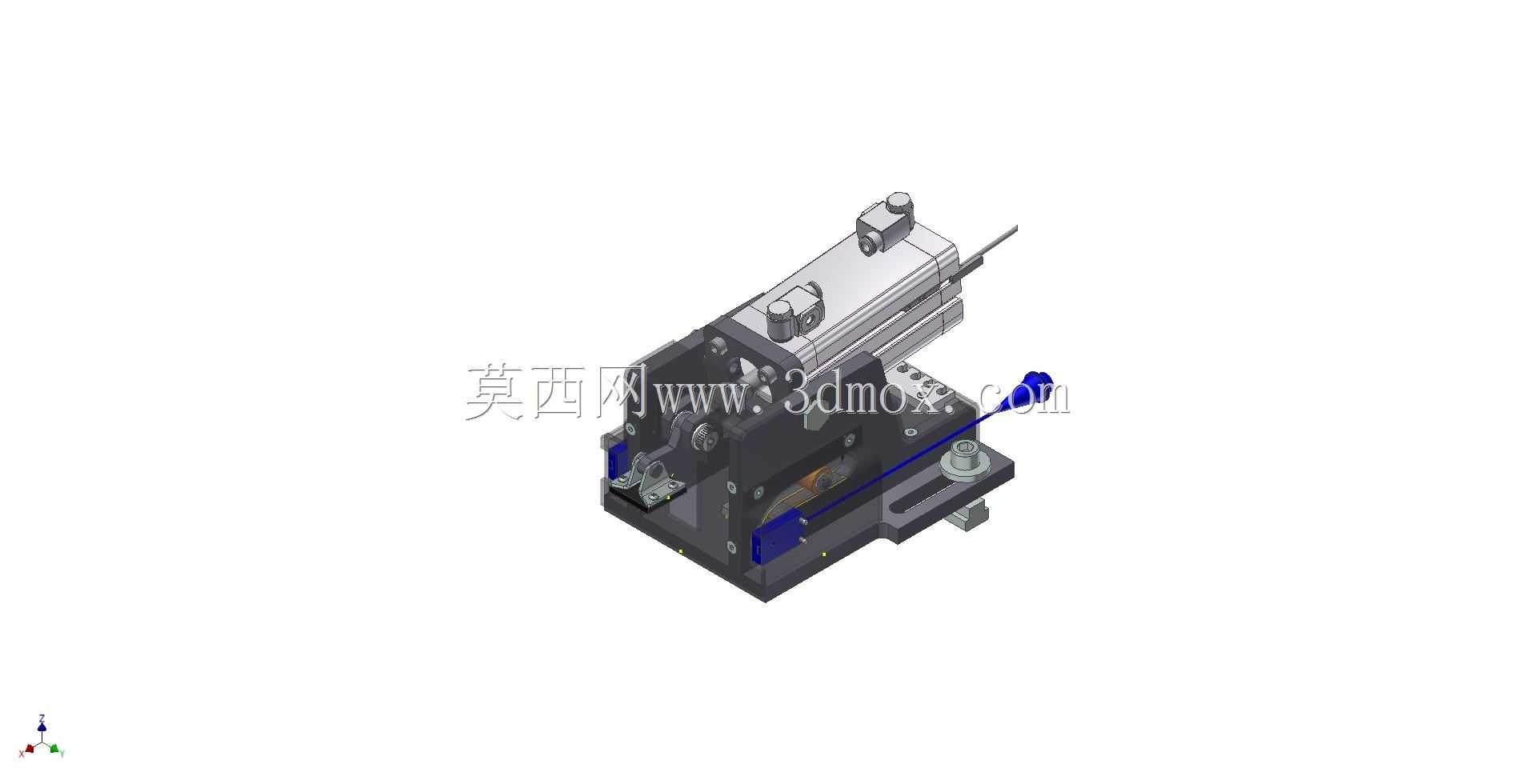

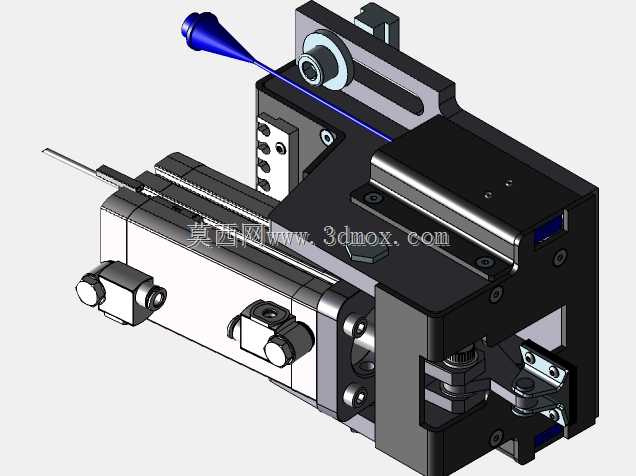

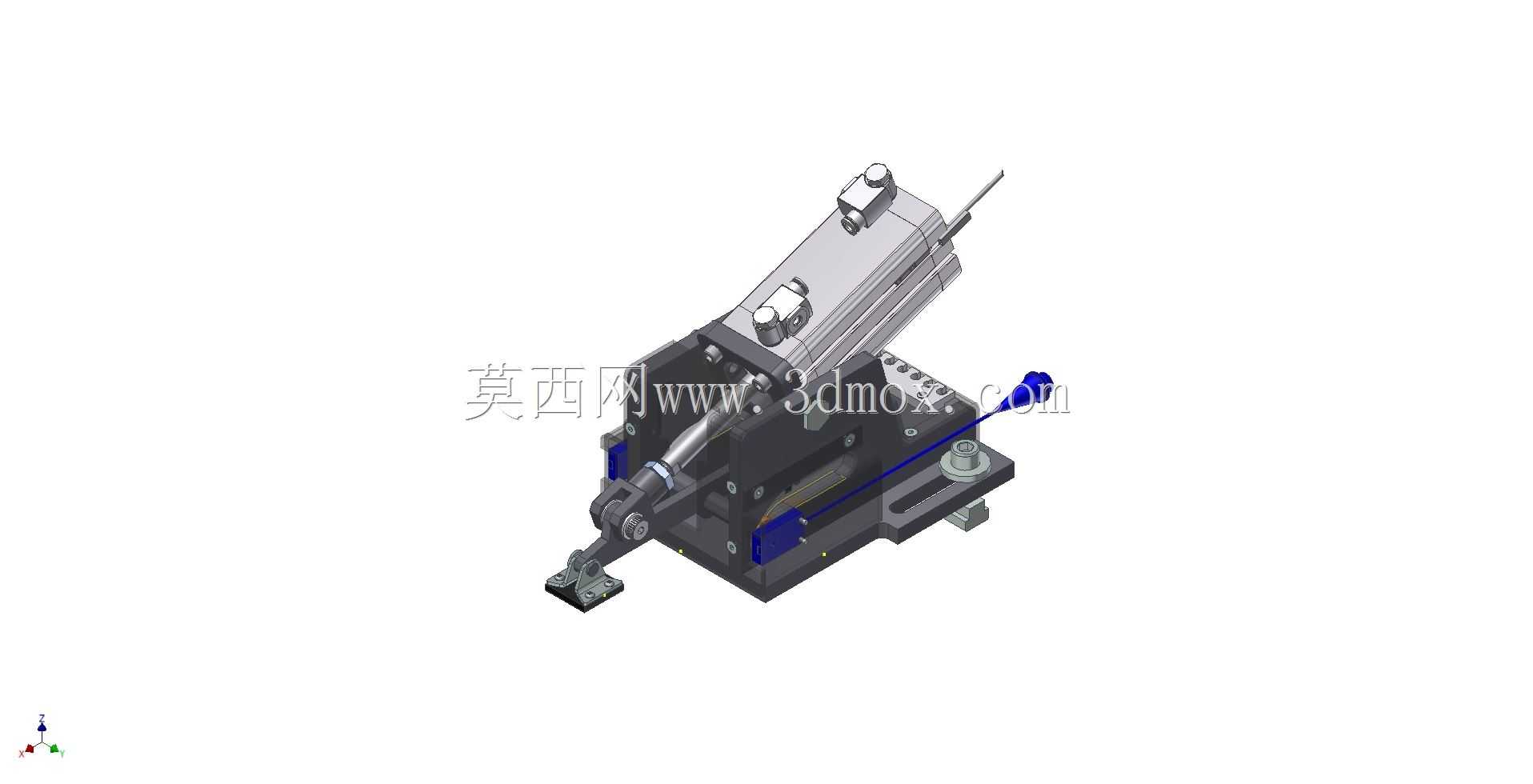

钻床用自适应板厚自动夹紧工装结构

这款自动夹紧装置主要面向钻床加工工序的工件装夹场景，适配生产线中连续化的板材钻削加工作业，解决传统手动装夹效率低、不同厚度板材换产调机耗时久的痛点，同时可配套切割工位的安全联锁需求，避免加工设备与夹具发生运动碰撞。在实际生产应用中，该夹具可直接安装在钻床工作台的标准T型槽位上，无需对原有钻床结构做大规模改造，适配常规立式钻床、摇臂钻床的工作台安装尺寸，安装基准面做了精磨处理，可保证装夹后工件的平面度公差满足钻削加工的精度要求。

从功能特性来看，该夹具可自动适配10mm到20mm厚度范围的合成板工件，无需人工手动调整夹钳的开合行程，工件放置到定位区域后，夹钳可自动下行到达夹紧位置，提供稳定均匀的夹紧力，避免钻削过程中工件出现位移、振颤，保障孔位加工的位置精度与孔壁粗糙度。整套夹紧动作搭配超声波传感器做逻辑联动，当切割设备进入加工区域时，传感器会触发夹钳的开合控制逻辑，自动调整夹钳位置避让刀具路径，从硬件层面杜绝设备碰撞风险，整套动作逻辑由简易控制系统实现，无需复杂的编程调试，普通产线运维人员即可完成参数设置与日常维护。

设计思路上，该结构采用模块化的布局，驱动单元、夹钳执行单元、传感检测单元、安装底座均为独立可拆分模块，日常维护时可单独更换易损部件，降低运维成本。夹钳的压头做了防滑耐磨处理，接触工件的面采用聚氨酯材质，既可以提供足够的摩擦力避免工件打滑，也不会在板材表面留下压痕，保障加工后工件的外观质量。驱动部分采用气动驱动方案，响应速度快，夹紧力稳定可调，可根据不同材质的板材调整供气压力，匹配最佳夹紧力度，既不会因为夹紧力过小导致工件松动，也不会因为夹紧力过大造成薄板材变形。

安装边界方面，该夹具的底座预留了多组标准安装孔位，可适配不同间距的工作台T型槽，整体结构紧凑，不会占用过多的工作台操作空间，预留的工件操作区域足够容纳常规尺寸的合成板工件，夹钳的运动行程做了硬限位保护，即使传感器出现误信号，夹钳也不会超出行程范围造成设备损坏，整体结构的运动部件均做了安全防护处理，避免加工过程中的切屑飞入运动副造成卡滞，延长设备的无故障运行时间。
