气动式工件转移夹紧工装结构设计

这款夹紧装置主要面向自动化产线的高危工位工件转运场景，可替代人工完成高温、高压、带切削液飞溅、狭小危险空间内的零件取放与夹持固定作业，常见应用于五金冲压产线上下料、机加工工位工件转序、焊接工位工件移位、装配线精密零件对位等场景，能够有效规避人工操作时的机械伤害、高温烫伤、切削液腐蚀等安全风险，同时大幅提升工位间工件转运的重复定位精度，降低人工操作的疲劳误差。

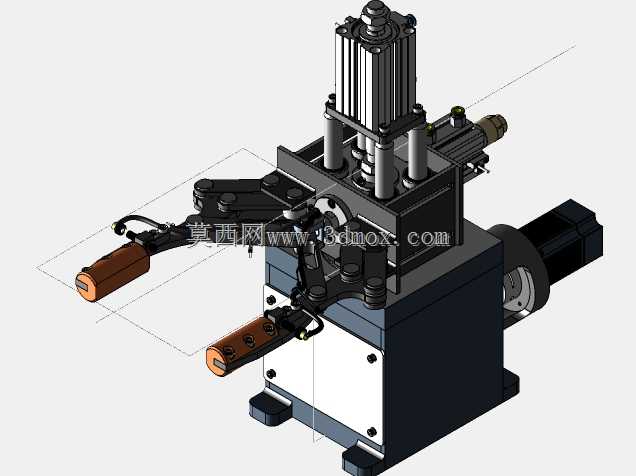

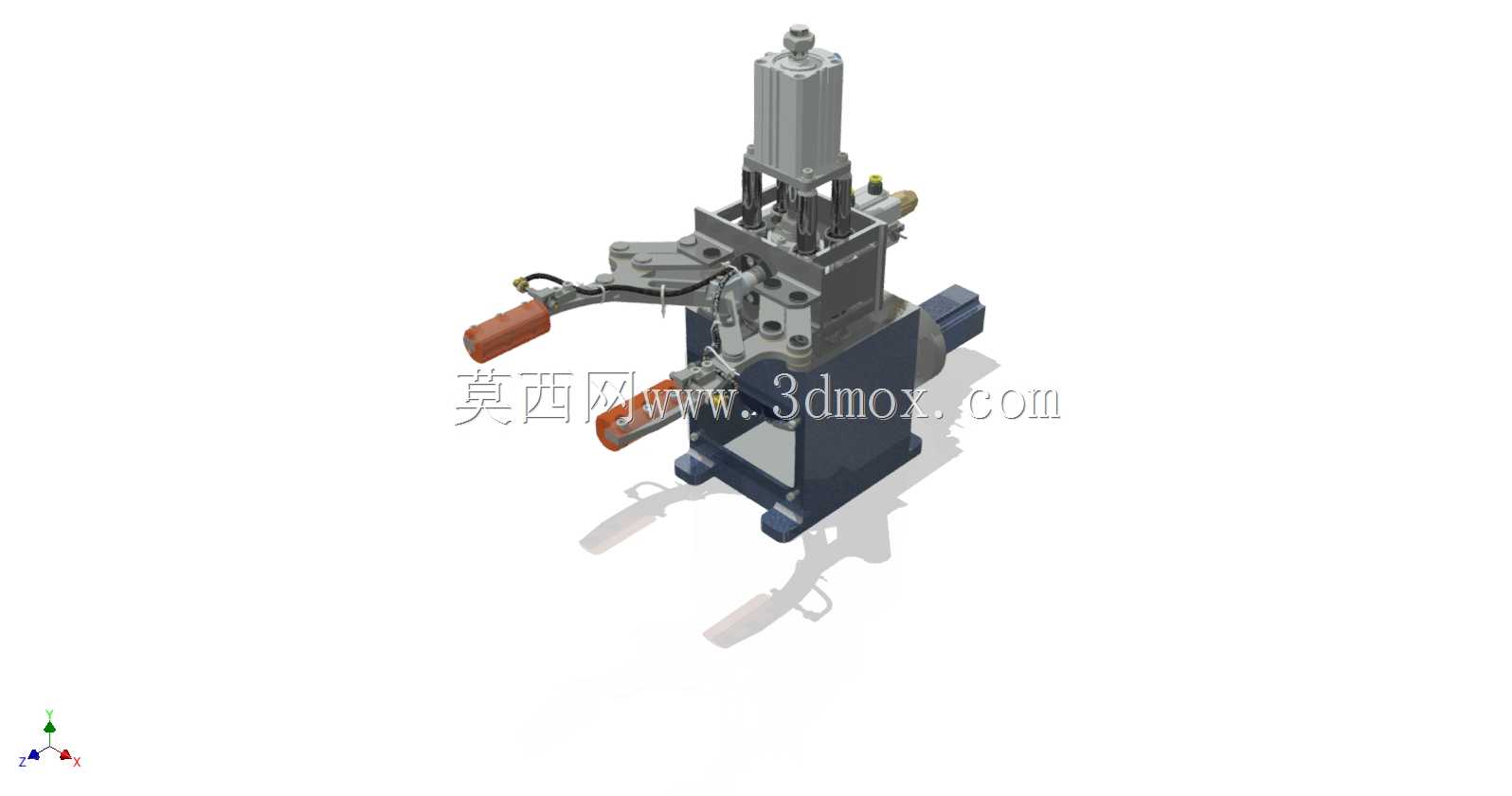

从功能特性来看，装置采用立式气动驱动作为核心动力源，顶部的气缸单元可输出稳定的直线夹持驱动力，搭配侧部的手动操作手柄与气路控制组件，既可以接入产线自动化控制系统实现全自动夹持动作，也可通过手动触发完成单步调试、异常工况下的人工干预操作；夹持端采用仿形夹爪设计，可适配对应规格轴类、块状零件的外轮廓夹持，夹持力度可通过气路压力调节适配不同材质零件的夹持需求，避免薄壁、软质零件被夹伤变形，同时夹爪位置预留了快换接口，可根据不同工件的外形快速更换适配夹头，提升装置的工位适配性。

在设计思路上，整体采用模块化集成布局，将驱动单元、夹持执行单元、气路控制单元、安装基座整合为一体式结构，避免了零散组件组装带来的安装误差；基座部分采用厚重的方块式结构设计，底部预留了标准安装孔位，可直接固定在产线支架、机械臂末端或者移动滑台上，安装时无需额外定制转接板，大幅降低现场安装调试的工作量；侧部伸出的操作手柄做了防滑绝缘包覆处理，手动操作时握持手感舒适，同时可隔绝设备运行时的轻微震动，提升操作稳定性。

从安装边界与尺寸适配来看，装置整体结构紧凑，竖向布局的驱动单元大幅缩减了横向占用空间，可适配狭小工位的安装需求，安装时需预留气缸上下动作的行程空间，以及侧部手柄的操作转动空间，气路接口设置在装置侧后方，接入压缩空气管路时不会与前端夹持动作区域产生干涉；整体重心落在基座中心位置，固定安装后运行稳定性强，高速夹持动作时不会出现明显晃动，可保证每次夹持转运的位置重复精度满足精密产线的装配、加工要求。装置的夹持动作行程经过合理匹配，既可以满足常规尺寸零件的夹持开合需求，也不会因为行程过长导致动作节拍变慢，适配自动化产线的高速生产节奏。
