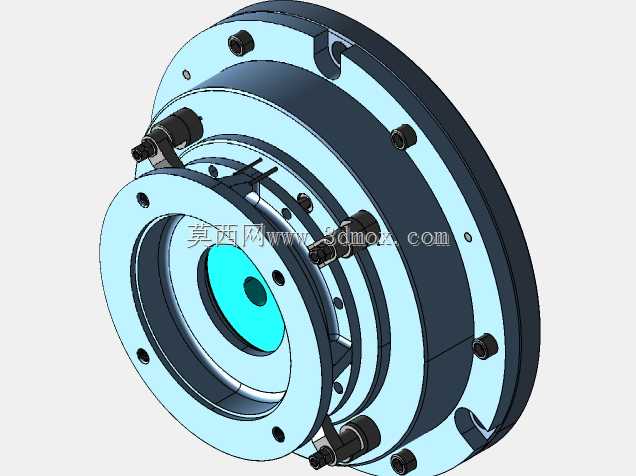

盘类零件车削钻孔加工专用夹具结构

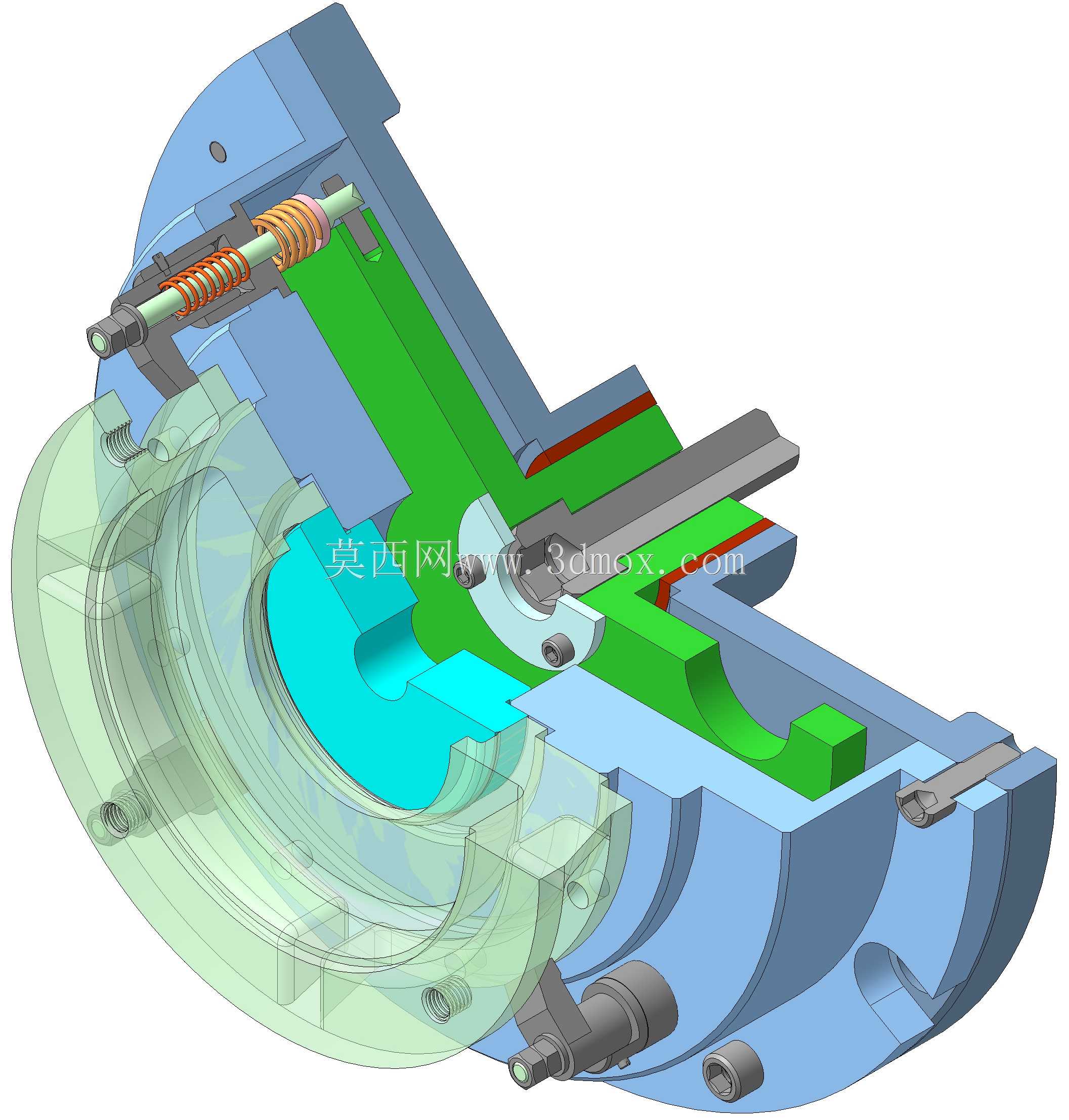

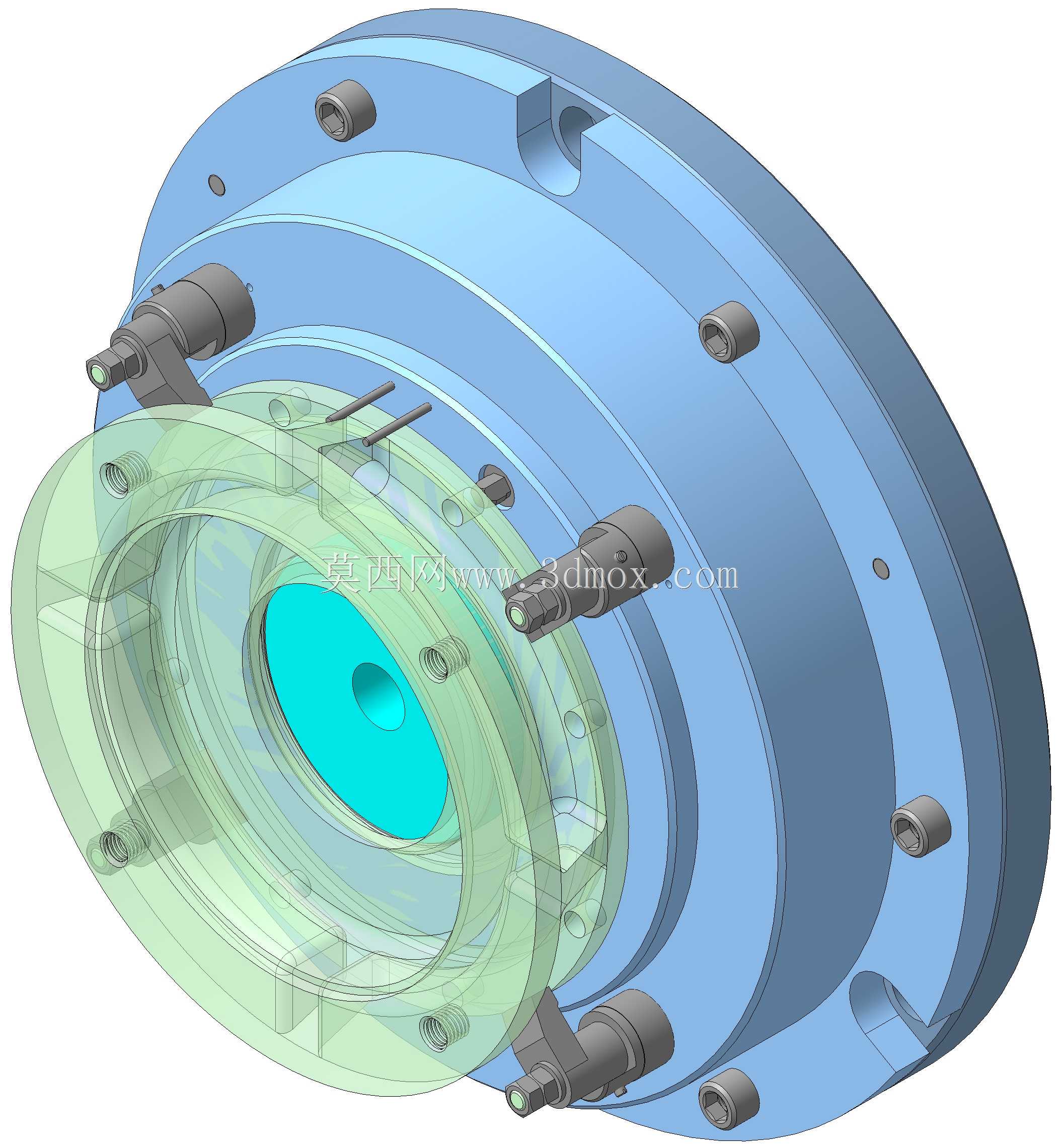

这款夹具主要应用于普通车床、数控车床的盘类回转零件加工场景，针对盘类零件端面钻孔、内孔车削工序的定位装夹需求设计，解决传统卡盘装夹薄壁盘类零件易变形、同轴度难保证、重复定位精度差的加工痛点，可适配中小批量盘类零件的多工序连续加工，在轴承座、法兰盘、端盖类零件的机加工生产场景中能够有效缩短装夹辅助时间，提升加工过程的稳定性。从实际用途来看，该夹具安装在车床主轴端，可实现待加工盘类零件的快速定位与多点均匀夹紧，在零件随主轴做回转切削运动时，能够提供足够的夹持力抵消车刀、钻头的切削抗力，避免零件在加工过程中出现窜动、振颤问题，同时保证零件加工基准与主轴回转中心的同轴度要求，减少零件装夹找正的时间损耗。在功能特性上，夹具采用多组周向分布的可调夹紧元件，夹紧点沿零件装夹端面均匀排布，可根据待加工零件的外径尺寸调整夹紧行程，适配一定尺寸范围内的不同规格盘类零件；夹具主体采用分层式结构设计，定位基准面经过精密加工，与主轴连接的安装端面具备极高的平面度与同轴度，透明可视的定位护罩结构可直观观察零件定位贴合状态，同时阻挡切削过程中铁屑飞溅进入夹具内部运动间隙，降低夹具日常维护清理的难度。设计思路上，整体遵循基准重合原则，以夹具与主轴连接的法兰端面作为主安装基准，待加工零件的定位面与夹具定位端面紧密贴合，消除装夹过程的基准不重合误差；周向布置的夹紧元件采用杠杆式施力结构，可实现夹紧力的均匀传递，避免单点夹紧力过大造成薄壁零件的装夹变形；内部设置的定位止口可快速限定零件的径向位置，操作人员无需反复打表找正即可完成零件装夹，大幅降低对操作人员的技能要求。在外形尺寸与安装边界上，夹具整体为圆盘式回转结构，最大外径适配常规卧式车床的主轴法兰安装尺寸，轴向厚度控制在合理范围内，不会过多占用车床的轴向加工行程；与主轴连接的安装孔位采用标准法兰螺栓孔布局，可直接适配多数普通车床与数控车床的主轴端安装接口，无需额外制作过渡连接盘；夹紧元件的行程范围覆盖常见中小规格盘类零件的装夹尺寸，安装后整体回转半径在车床安全防护门的允许范围内，不会出现运动干涉问题，夹具整体做动平衡校准，高速回转时不会产生额外的振动影响加工表面质量。
