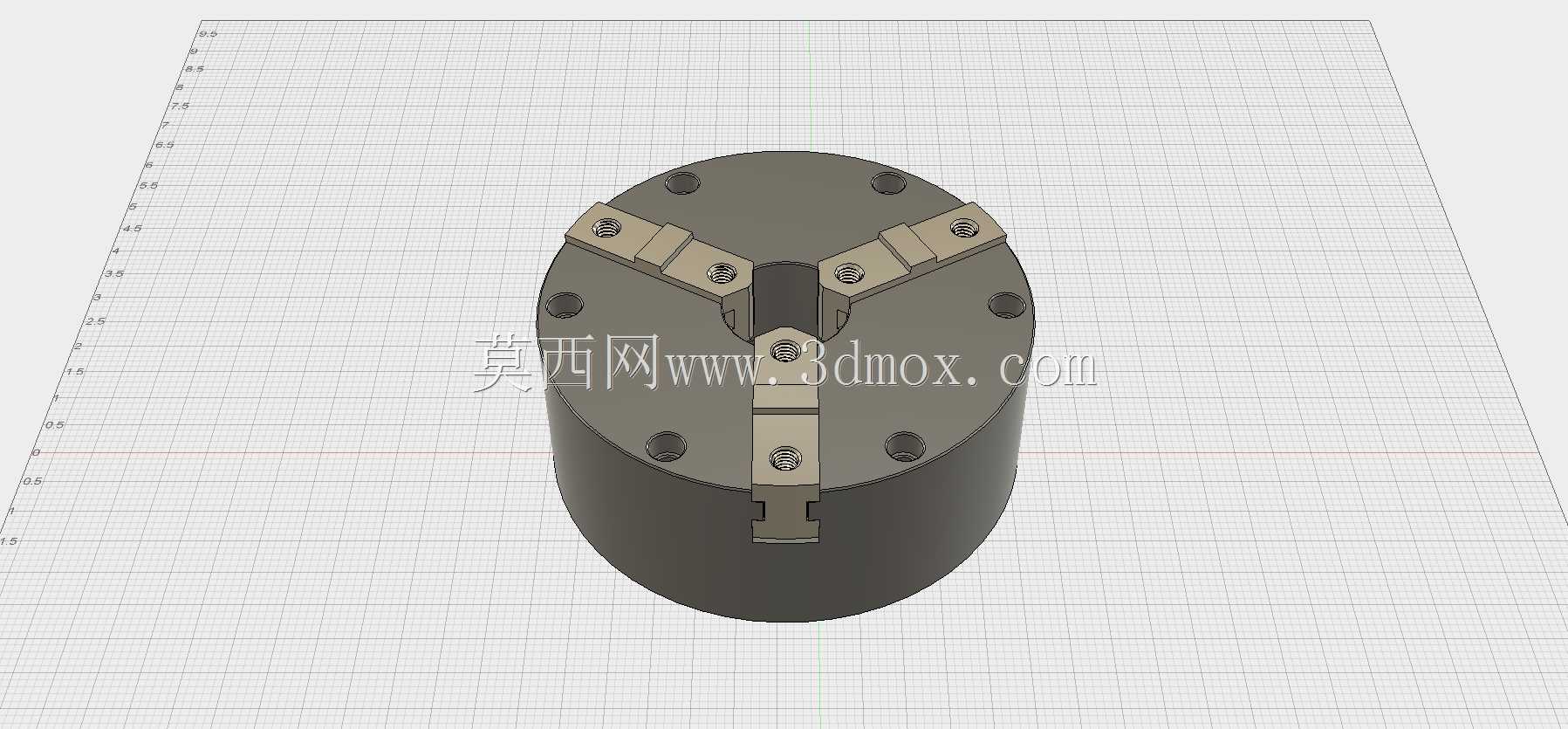

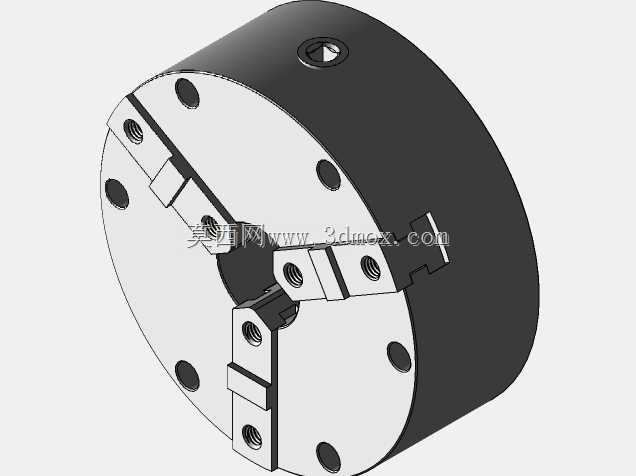

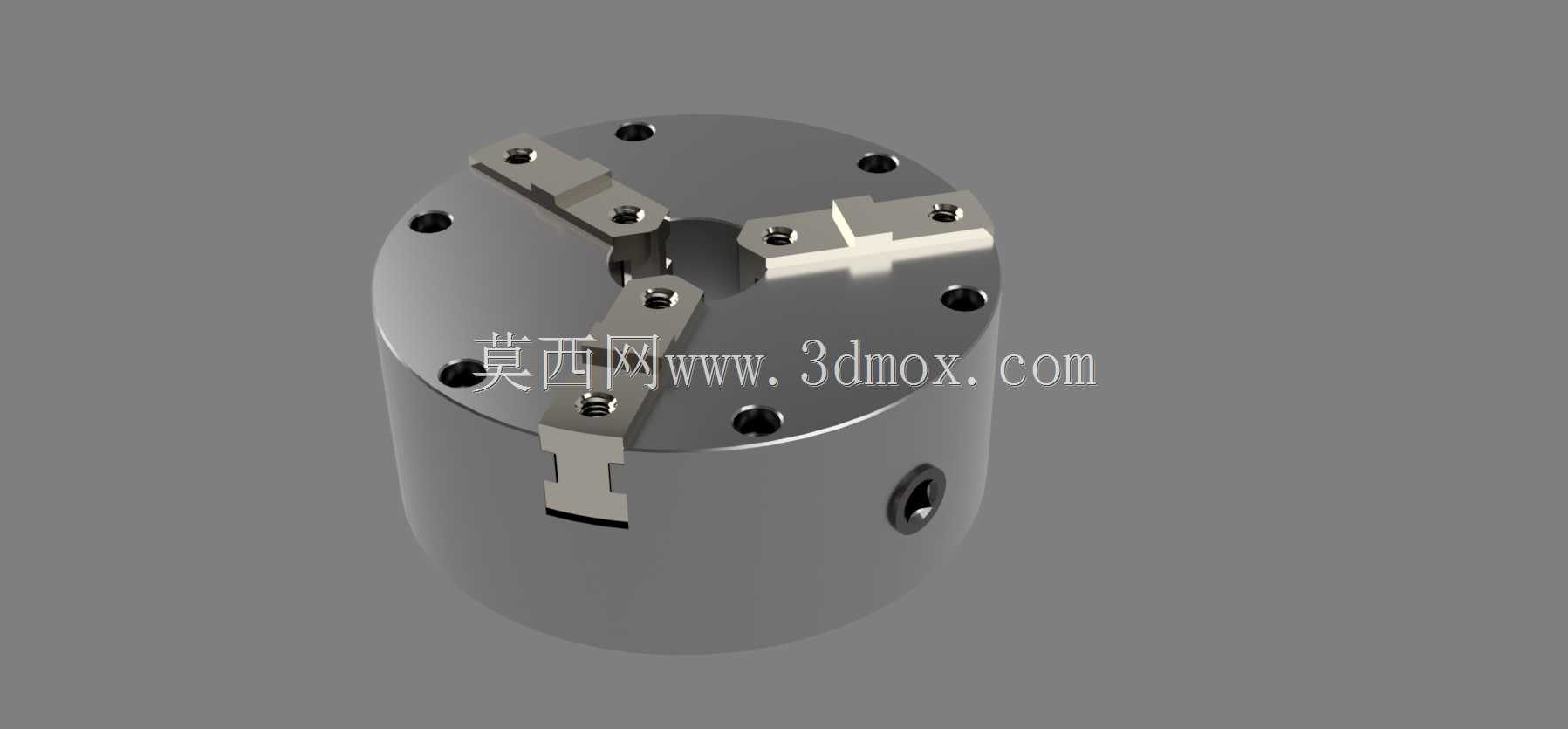

六英寸三爪自定心巴克卡盘结构设计

这款六英寸三爪巴克卡盘是车床加工场景中核心的工件装夹部件，主要适配常规卧式车床、数控车床以及多轴铣车复合加工设备的主轴端装夹需求，可覆盖绝大多数回转类零件的装夹作业，在轴类、盘类、套类零件的车削、铣削复合加工场景中都能发挥稳定的装夹作用。从实际加工用途来看，该卡盘通过三个同步径向移动的卡爪实现工件的自动定心与夹紧，能够在装夹过程中自动保证工件轴线与主轴回转轴线的同轴度，大幅降低找正工件的辅助时间，提升批量加工的效率与装夹精度，尤其适合中小尺寸回转件的批量生产加工场景。在功能特性设计上，这款卡盘采用内置式的定心驱动结构，三个卡爪通过内部的平面螺纹盘实现同步径向进给，卡爪与卡盘本体的配合采用高精度滑配结构，保证卡爪移动过程中的直线度与同步性，夹紧力分布均匀，可避免薄壁类工件装夹时出现的变形问题，同时卡爪采用可更换的硬爪结构，可根据不同装夹直径的需求更换适配的爪型，也可根据工件外形修磨卡爪夹持面，适配异形回转件的装夹需求。从设计思路来看，整体采用圆柱式本体结构，卡盘主体采用高强度合金结构钢材质，整体经过调质与表面硬化处理，保证本体的刚性与耐磨性能，卡盘端面均匀分布的安装螺栓孔可直接与标准车床主轴法兰对接，安装定位止口采用标准尺寸设计，可适配多数同规格车床主轴的安装接口，无需额外制作过渡连接法兰。外形尺寸上，卡盘整体外径为六英寸，本体高度适配常规车床主轴端的安装空间，卡爪的最大夹持行程可覆盖从十几毫米小直径轴料到接近卡盘外径的盘类零件装夹，安装边界上，卡盘后端的止口直径、螺栓孔分布圆直径均遵循通用机床附件的标准尺寸规范，安装后卡盘的回转外径不会超出常规车床的最大回转直径限制，不会与车床床身、刀架等部件发生运动干涉，同时卡盘内部的驱动接口适配标准的拉杆或者手动扳手驱动结构，既可以适配普通车床的手动夹紧操作，也可改装适配数控车床的液压或气动自动夹紧需求，在实际生产中可根据设备类型灵活配置驱动方式。卡爪的钳口部分设计有防滑齿结构，在夹持表面光滑的工件时可提供足够的摩擦力，避免重切削过程中工件出现打滑移位的问题，同时卡爪上的紧固螺丝可实现卡爪与滑座的可靠固定，承受大切削力载荷时不会出现卡爪移位的情况，整体结构紧凑，刚性充足，能够满足常规车削加工甚至轻载铣削加工的装夹刚性要求，在多轴加工场景中，也可配合转台使用，完成复杂回转类零件的多面加工装夹作业。
