五轴加工用燕尾式自定心精密夹紧虎钳

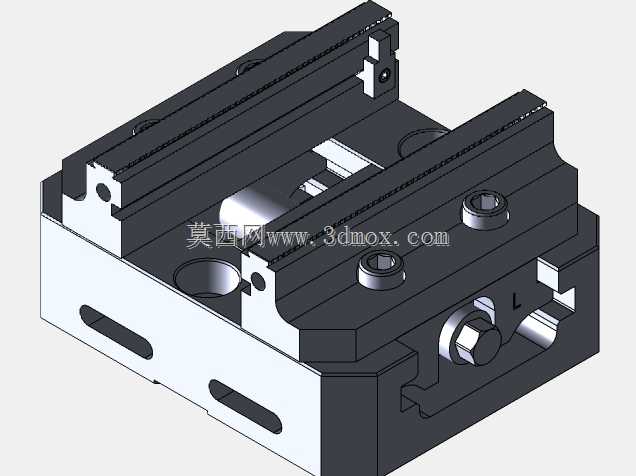

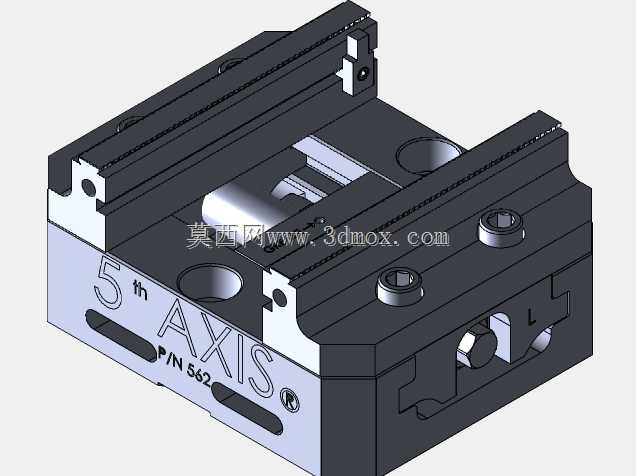

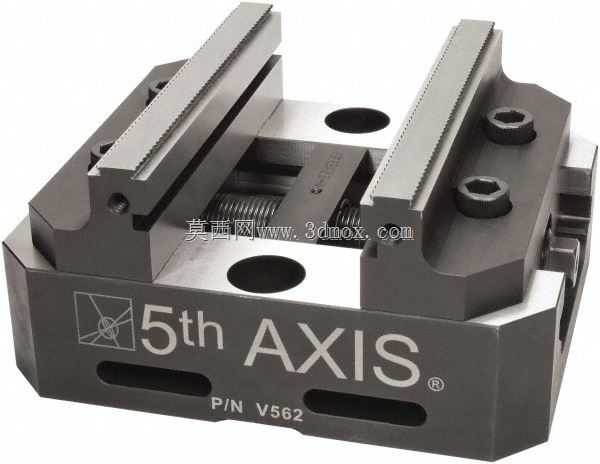

这款燕尾式夹紧虎钳是专为五轴加工场景开发的精密工装夹具，主要应用于多轴联动加工中心、五轴铣床的工件装夹环节，能够在复杂曲面加工、多面一次性加工的工况下，为工件提供稳定可靠的夹持力，同时最大程度减少夹具对刀具加工路径的干涉，适配航空航天零部件、精密模具、小型复杂结构件的高精度加工需求。在实际生产场景中，这类夹具能够解决传统平口钳夹持五轴工件时遮挡加工面、装夹定位重复精度不足的痛点，一次装夹即可完成工件除夹持基准面外其余五个面的铣削、钻孔、攻丝等多工序加工，大幅减少重复装夹带来的定位误差，缩短工件周转的辅助工时。从功能特性来看，该虎钳采用对称式自定心结构设计，两侧钳口同步向中心收拢，能够自动找正工件中心，无需操作人员反复打表校正，装夹效率较传统单边进给虎钳提升40%以上；钳口采用带细密齿纹的燕尾结构，与工件预制的燕尾卡槽配合时，能够实现极小的夹持接触面积，仅需占用工件边缘极小的装夹余量，即可提供足够的抗扭转、抗切削冲击力，避免加工过程中工件出现位移、振颤的问题。底座采用标准化的安装孔位设计，能够直接适配多数五轴机床的工作台T型槽、零点快换基板的安装接口，安装边界经过优化，整体外形紧凑，底座预留的沉头安装孔能够实现沉头螺栓的完全内嵌，不会突出底座平面干涉工作台回转。设计思路上，这款虎钳充分考虑五轴加工的回转避让需求，整体钳体高度经过精准计算，在保证夹持行程足够覆盖常见小型精密工件的前提下，尽可能降低钳体整体高度，减少机床回转过程中夹具与主轴、机床护罩的碰撞风险；内部采用弹簧预紧的丝杆传动结构，开合顺畅，夹持力稳定均匀，能够适配不同材质工件的夹持需求，既可以夹持铝件、铜件等软质金属避免夹伤工件表面，也可以夹持不锈钢、钛合金等硬质合金工件承受大进给切削的冲击力。钳体主体采用高强度合金工具钢制造，经过淬硬处理后表面硬度达到HRC58-62，耐磨性能优异，长期使用不会出现钳口磨损、夹持精度下降的问题，钳口部分采用可更换设计，磨损后仅需更换钳口条即可恢复夹持精度，大幅降低工装的长期使用成本。
