专用法兰钻孔定位夹紧工装夹具

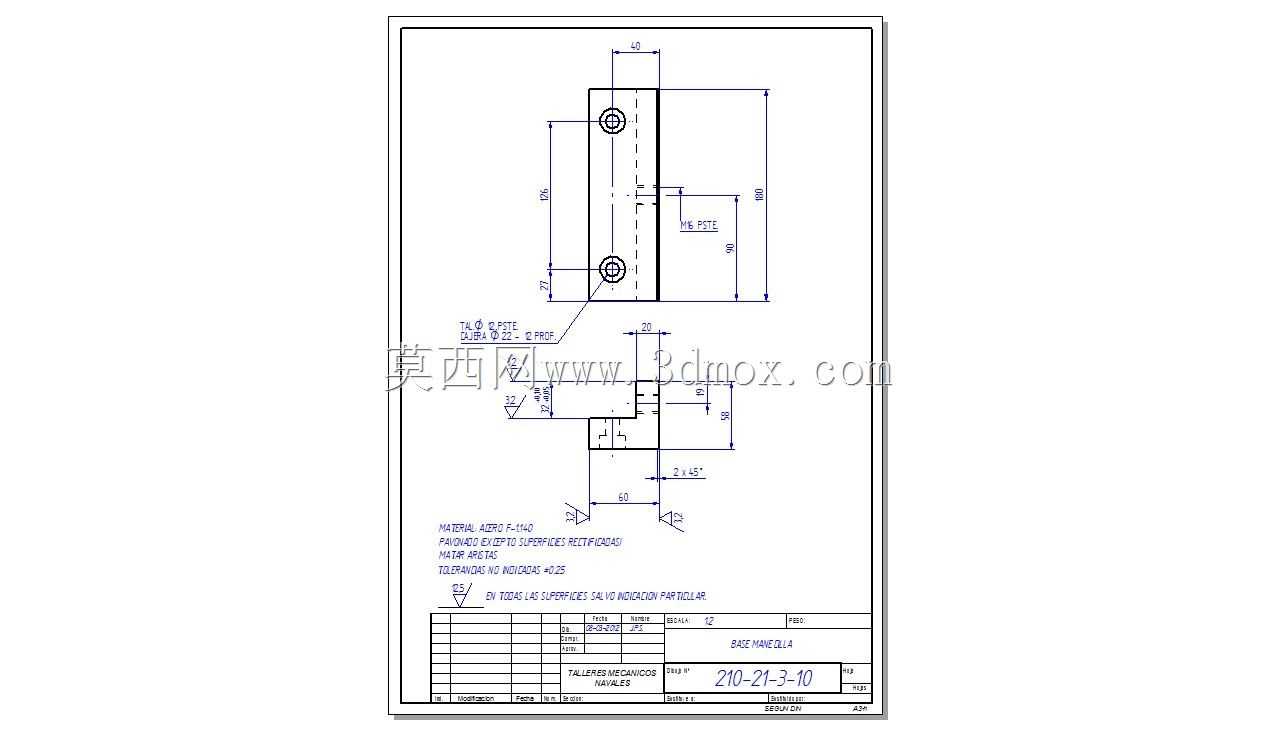

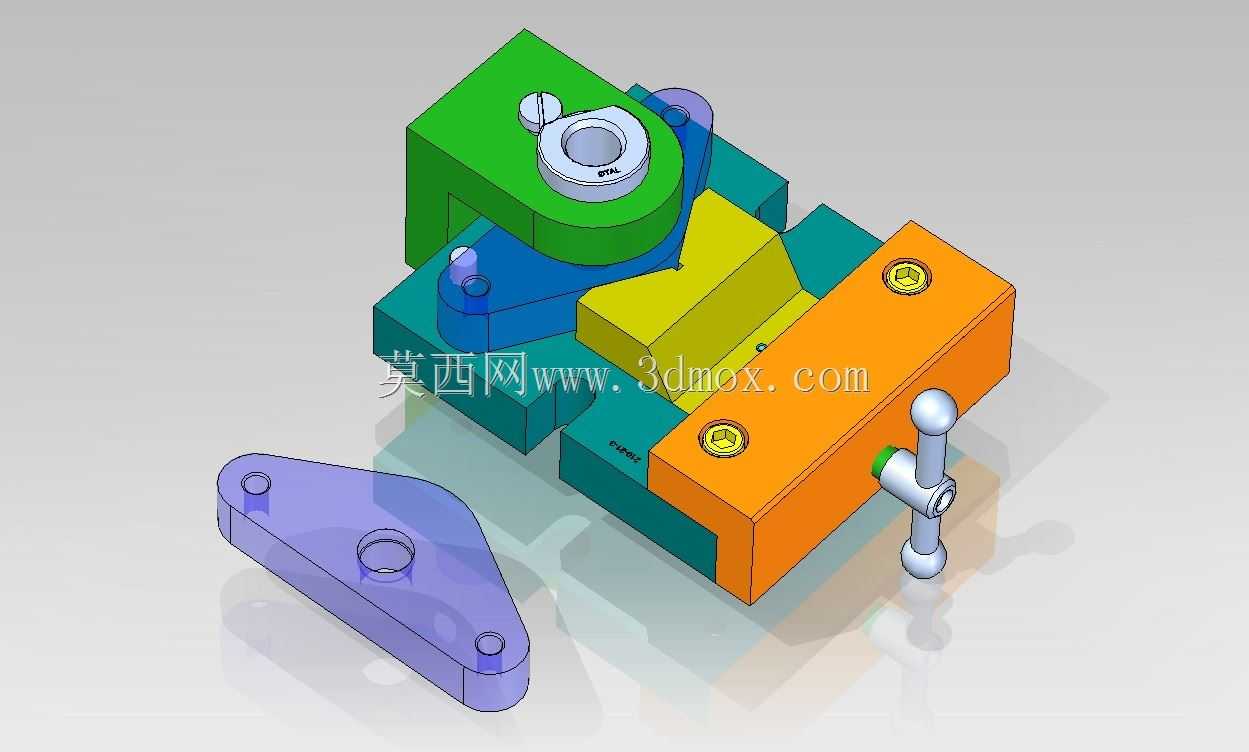

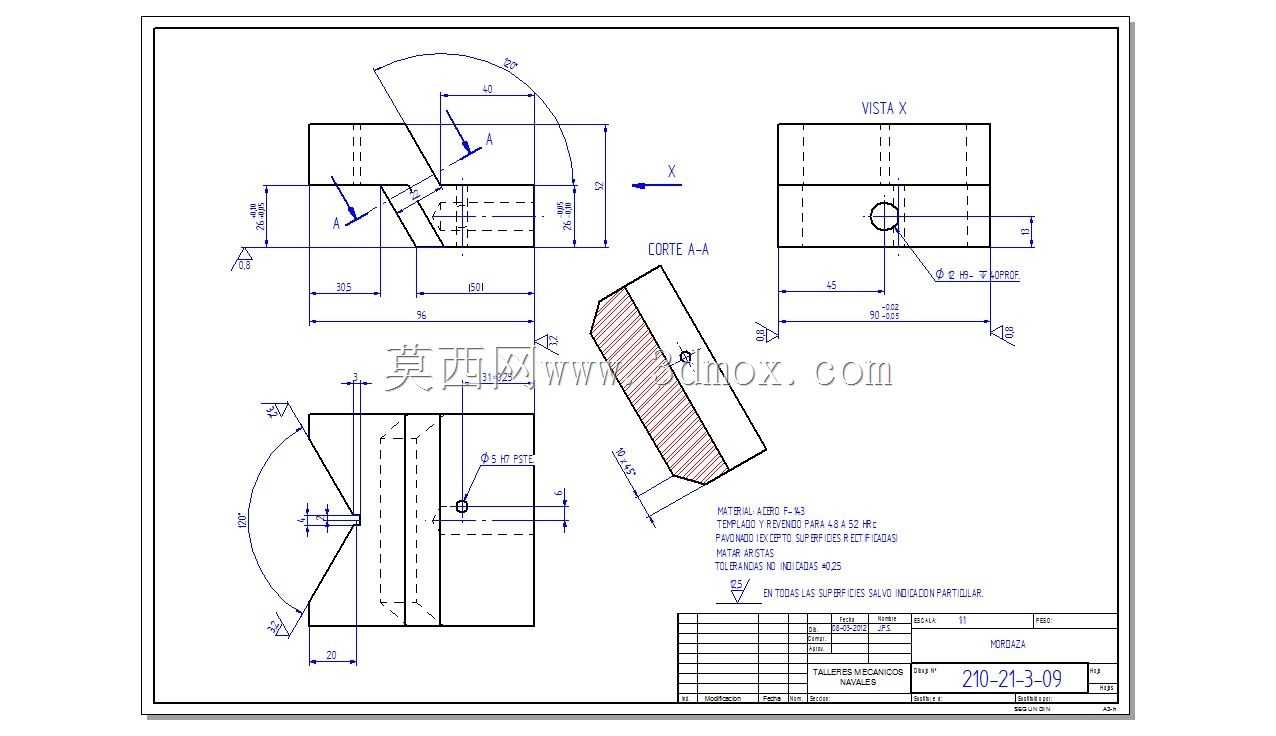

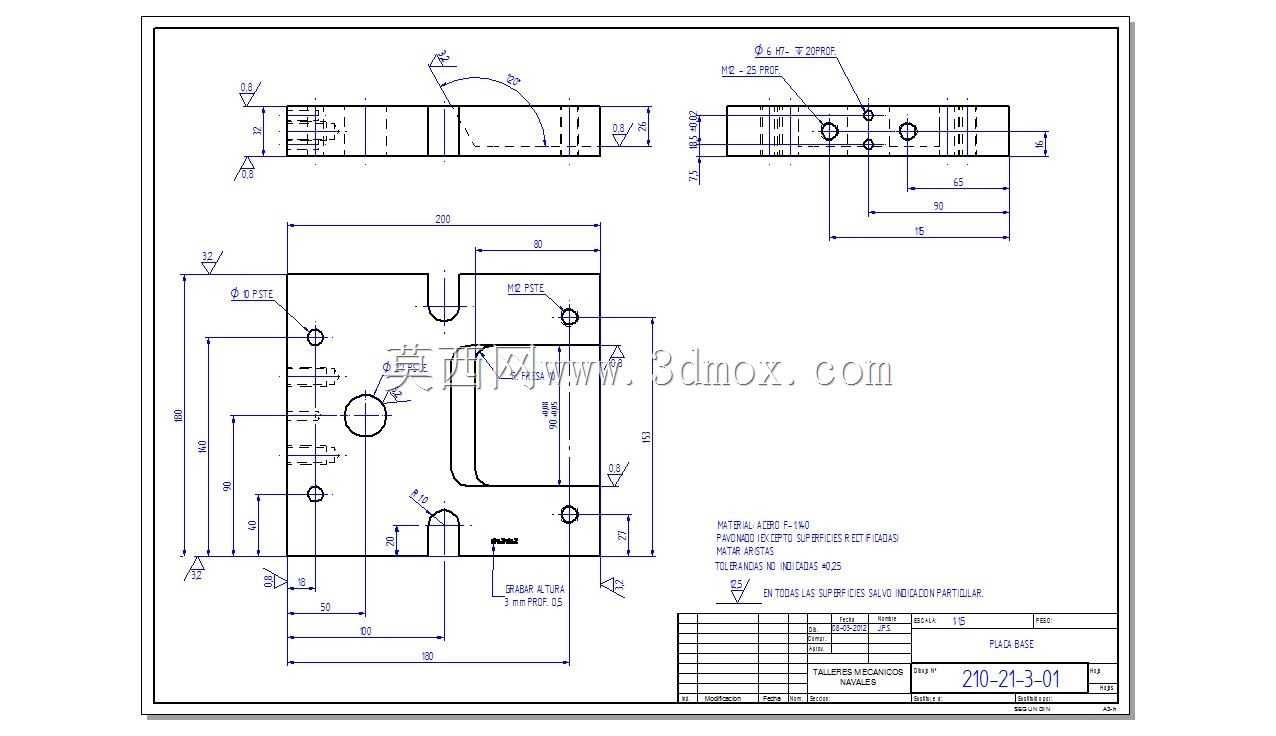

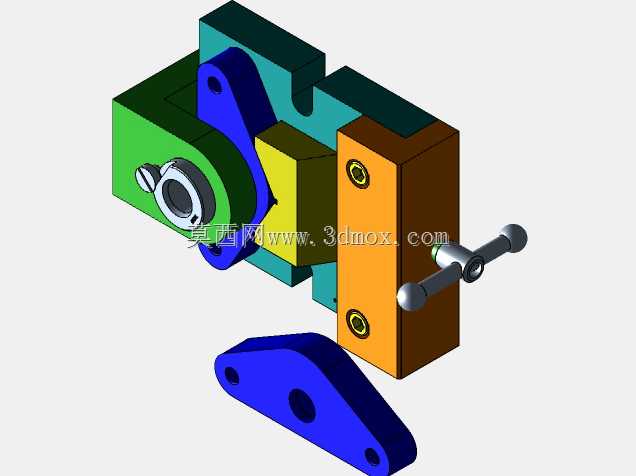

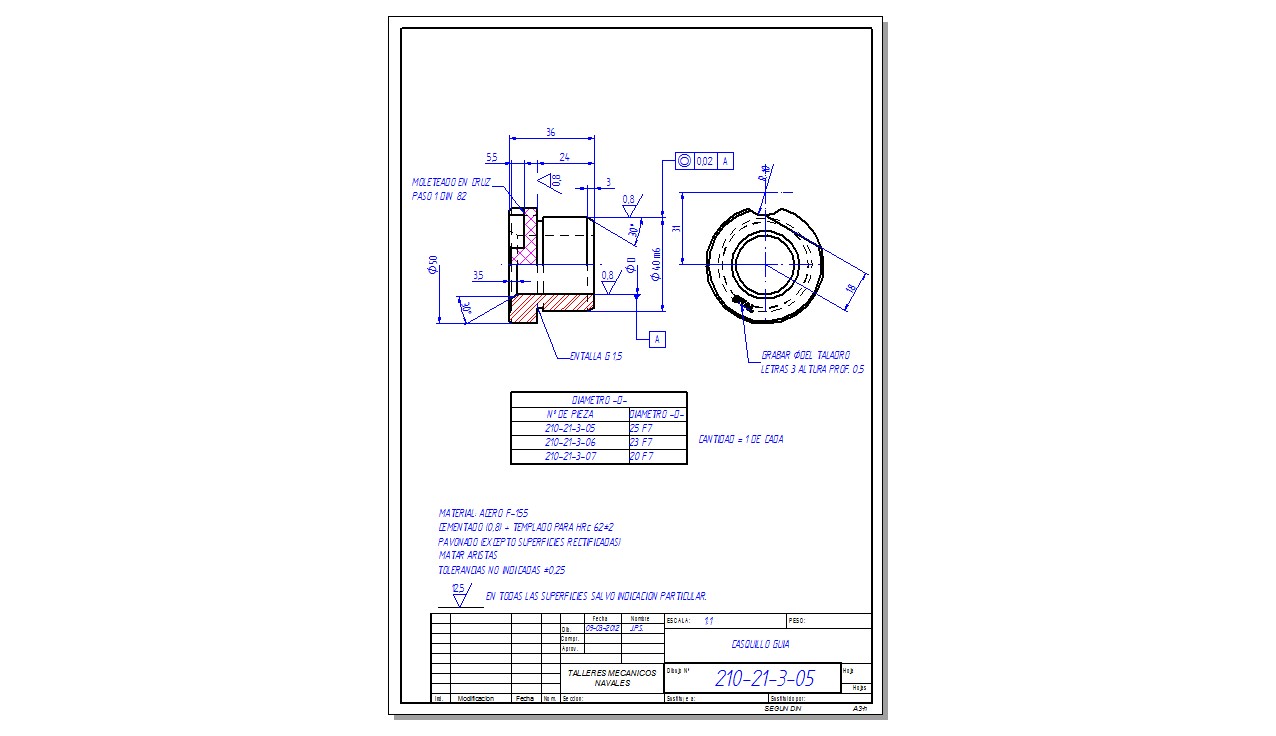

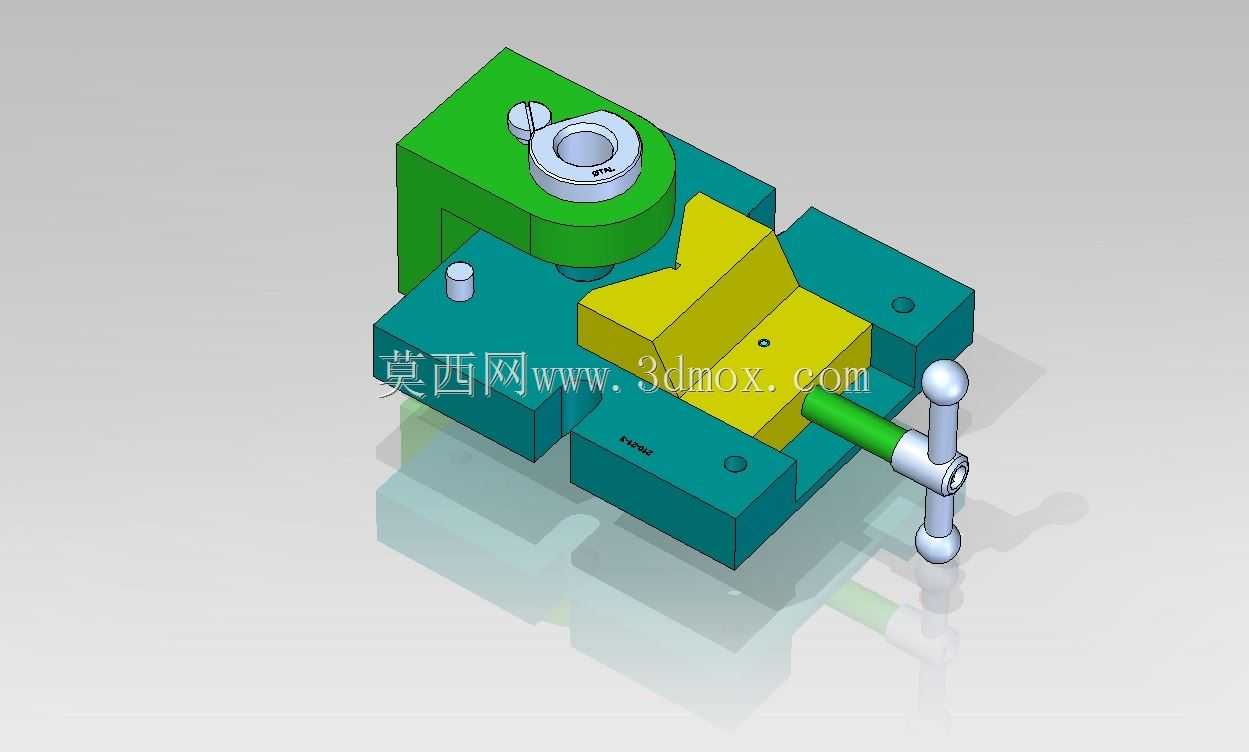

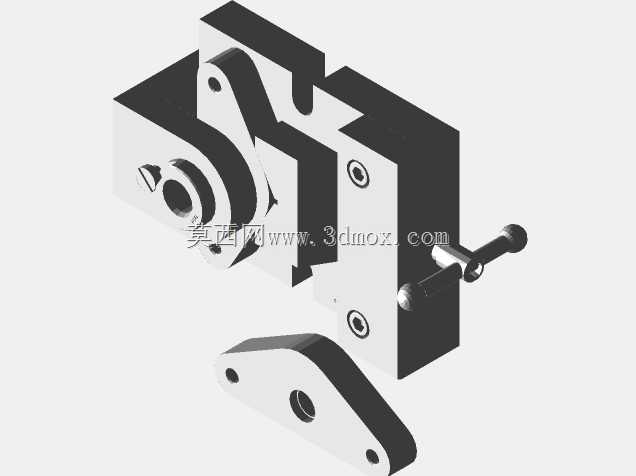

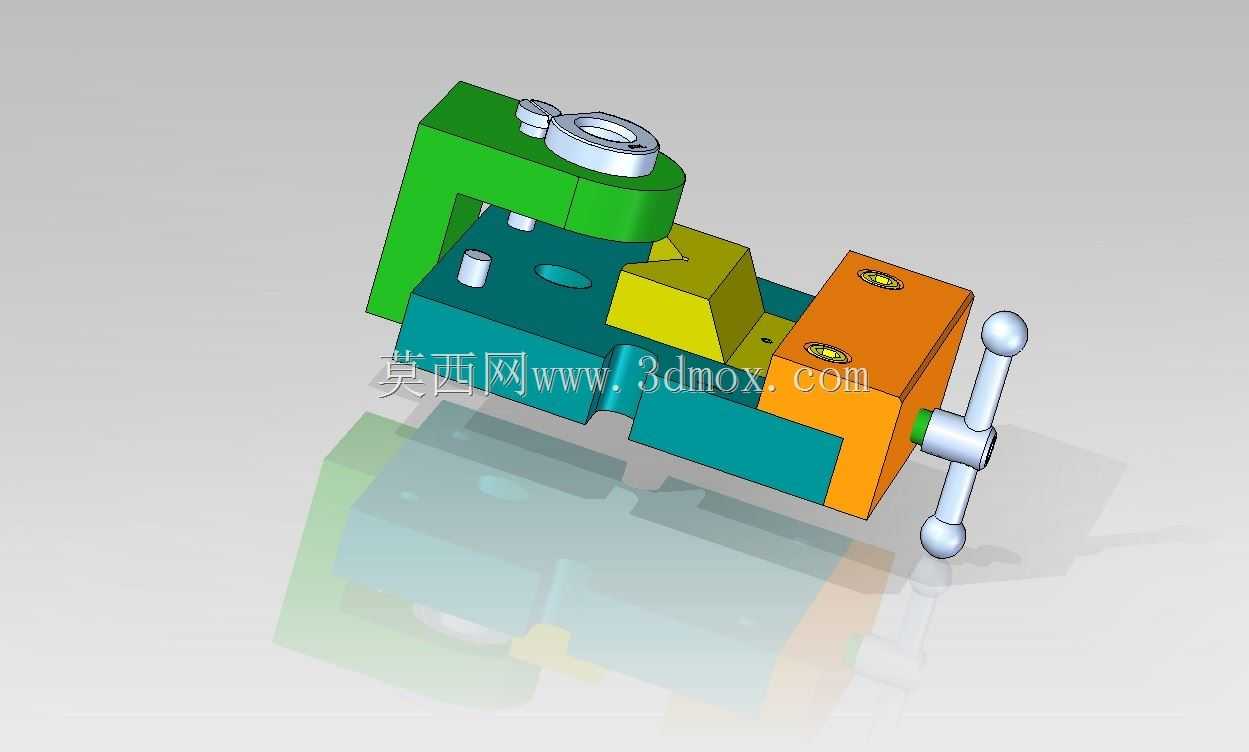

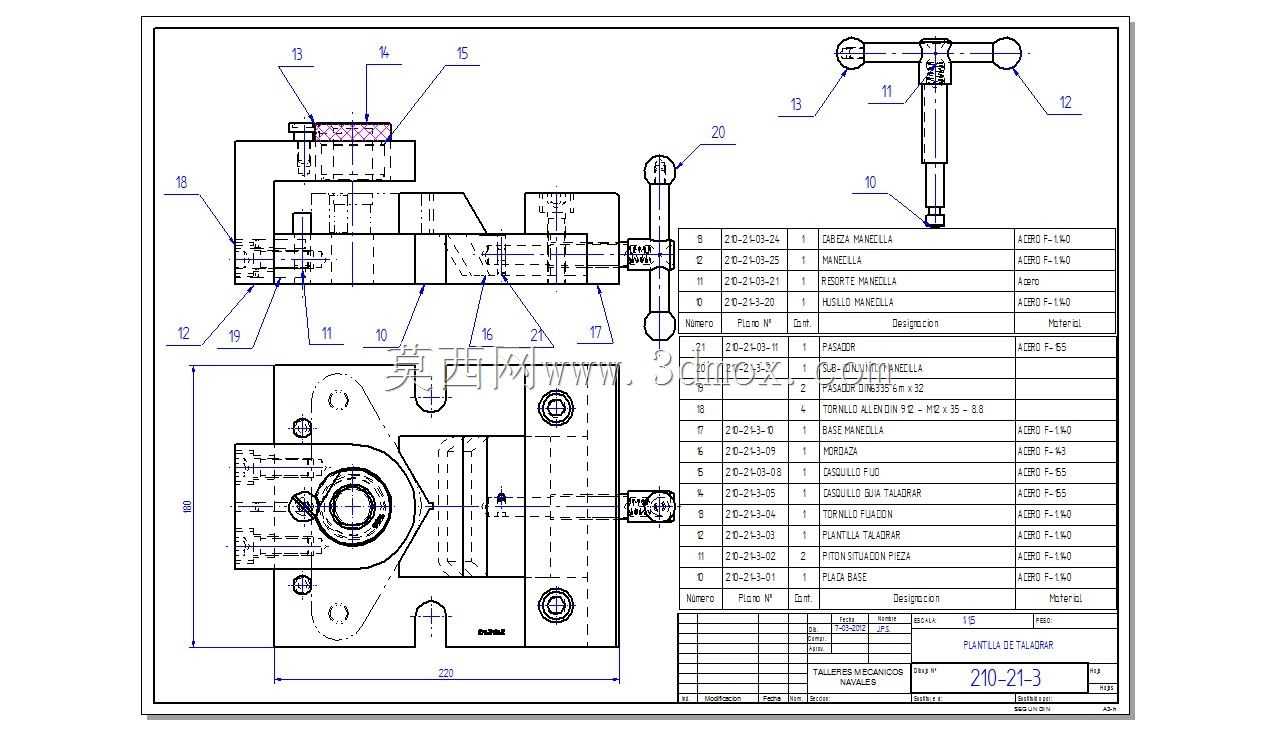

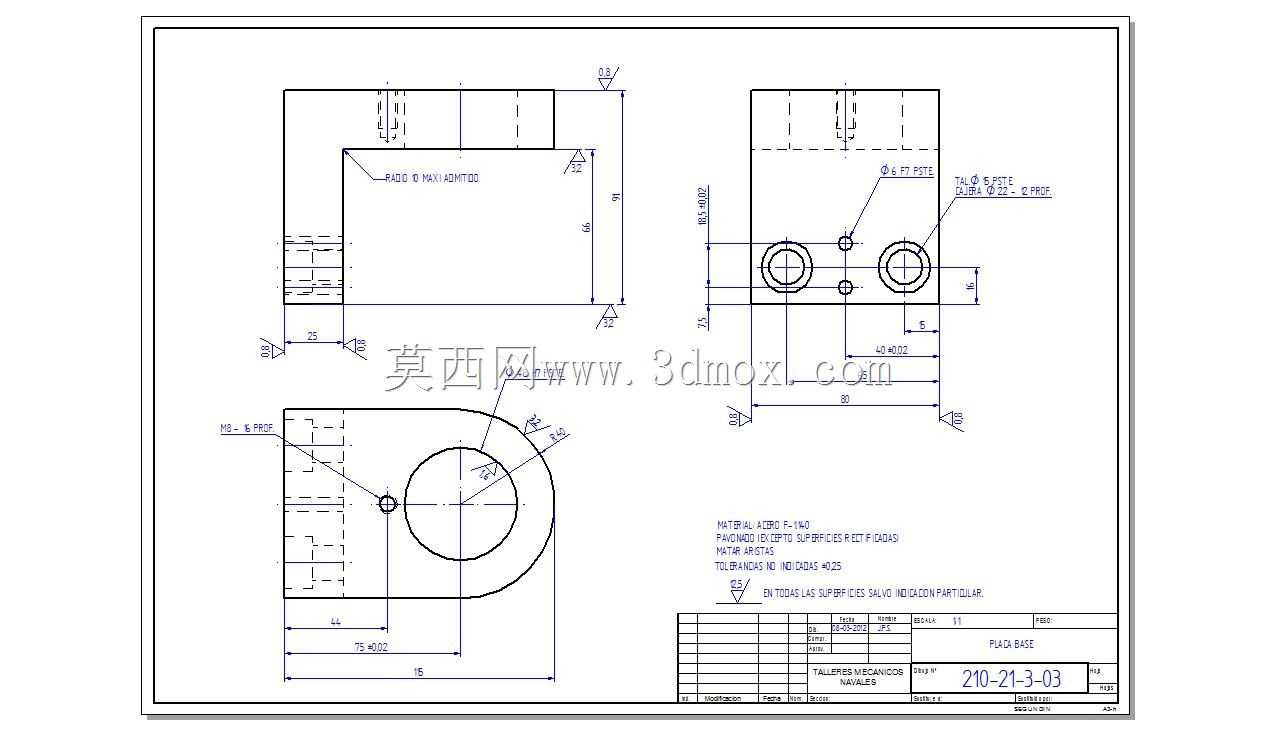

这款专用法兰钻孔夹具，主要面向中小批量法兰类零件的钻削加工场景，适配立式钻床、摇臂钻床等常规钻削设备的加工需求，解决法兰类零件钻孔过程中定位不准、装夹效率低、孔位一致性差的实际生产痛点。在实际生产应用中，法兰类零件的连接孔加工对位置度、同轴度有较高要求，传统划线找正的加工方式不仅耗时久，还容易因人工操作误差导致孔位偏移，造成零件装配时连接错位、密封失效等问题，该夹具正是针对这类加工痛点完成的结构设计。夹具整体采用模块化的功能分区设计，分为定位基座、夹紧模块、钻套导向模块、快速操作手柄几个核心部分：定位基座根据待加工法兰的外形轮廓做了适配型的定位止口设计，零件放置后即可完成X、Y、Z三个方向的粗定位，无需反复找正；夹紧模块采用偏心压紧与螺旋夹紧结合的结构，橙色的压紧座上布置了内六角压紧螺钉，配合侧面的快压手柄，能够在数秒内完成零件的锁紧与松脱，相比传统螺栓压板的装夹方式，装夹效率提升60%以上，同时夹紧力分布均匀，不会造成薄壁法兰的装夹变形。钻套导向模块设置在夹具上部的绿色导向座内，可根据待加工孔的直径更换对应规格的钻套，钻套与钻头的配合间隙控制在合理范围内，能够有效引导钻头进给，避免钻头切入时的偏摆，保证孔的位置度公差稳定在0.1mm以内，同时降低钻头的磨损速度。夹具的安装边界充分考虑了常规钻床工作台的T型槽尺寸，基座底部预留了标准的装夹槽位，可直接通过T型螺栓固定在钻床工作台上，无需额外制作过渡连接板，整体外形紧凑，占用工作台面积小，操作时的手柄位置符合人体工学设计，操作人员站在设备正面即可完成所有装夹操作，无需侧身或探身，降低长时间操作的疲劳感。设计过程中充分考虑了夹具的耐用性，所有与零件接触的定位面、压紧面都做了淬火处理，耐磨性能优异，长期使用不会因磨损导致定位精度下降；导向钻套采用可拆卸的标准件结构，磨损后可快速更换，大幅降低夹具的后期维护成本。针对不同规格的同系列法兰，该夹具可通过更换定位块、调整压紧座位置的方式快速适配，具备一定的柔性生产能力，既适合单一品种的大批量加工，也能满足多品种小批量的柔性生产需求，在阀门制造、管道配件生产、液压元件加工等涉及法兰零件钻孔的场景中都能发挥稳定的作用。
