高度方正度两用垂直检测工装

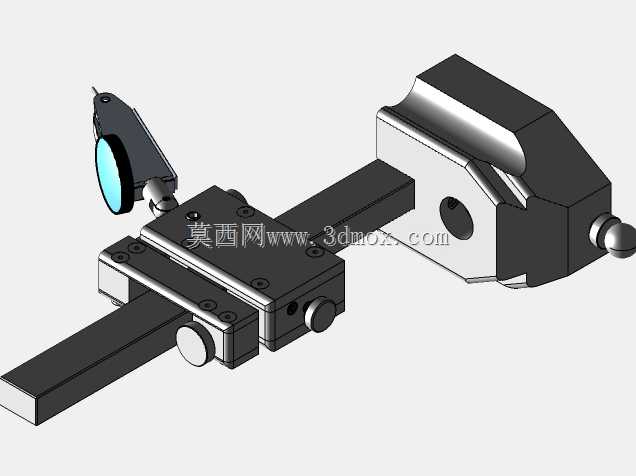

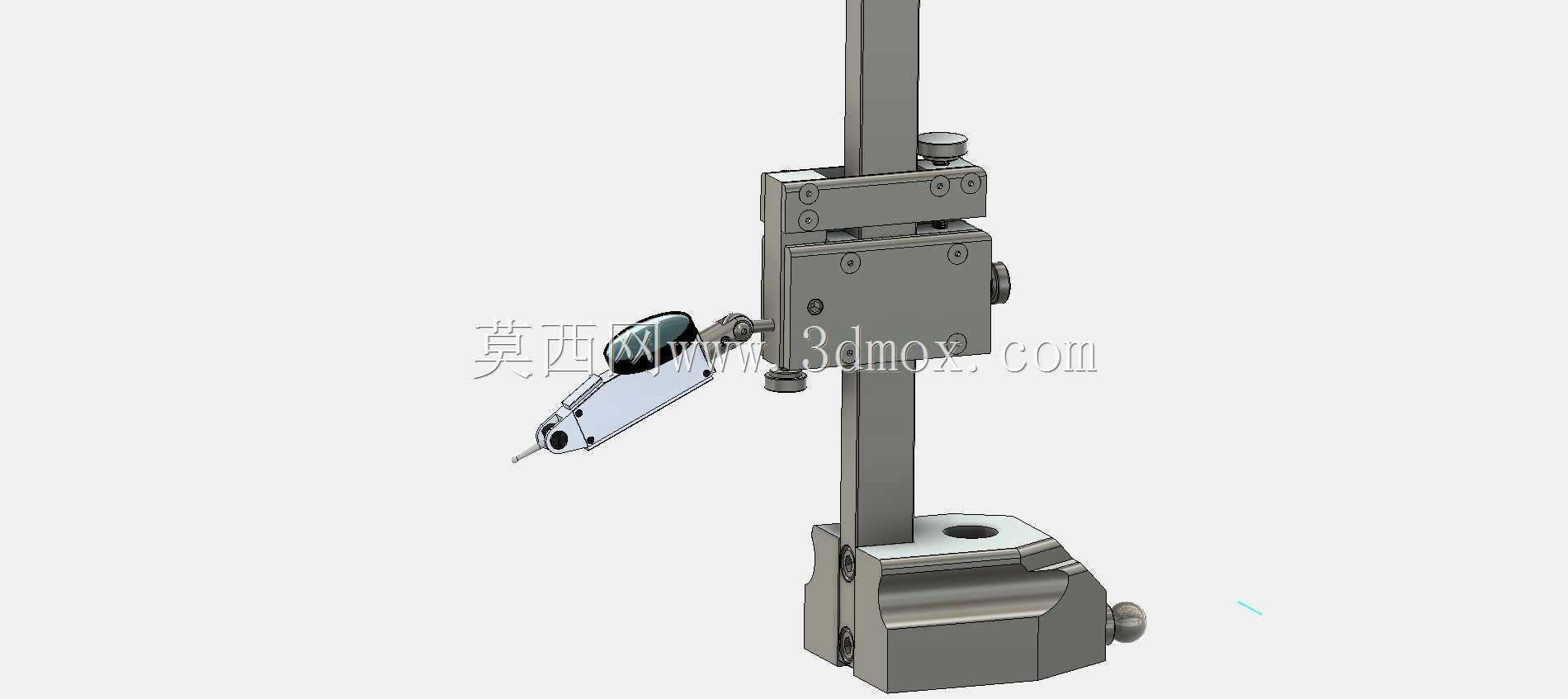

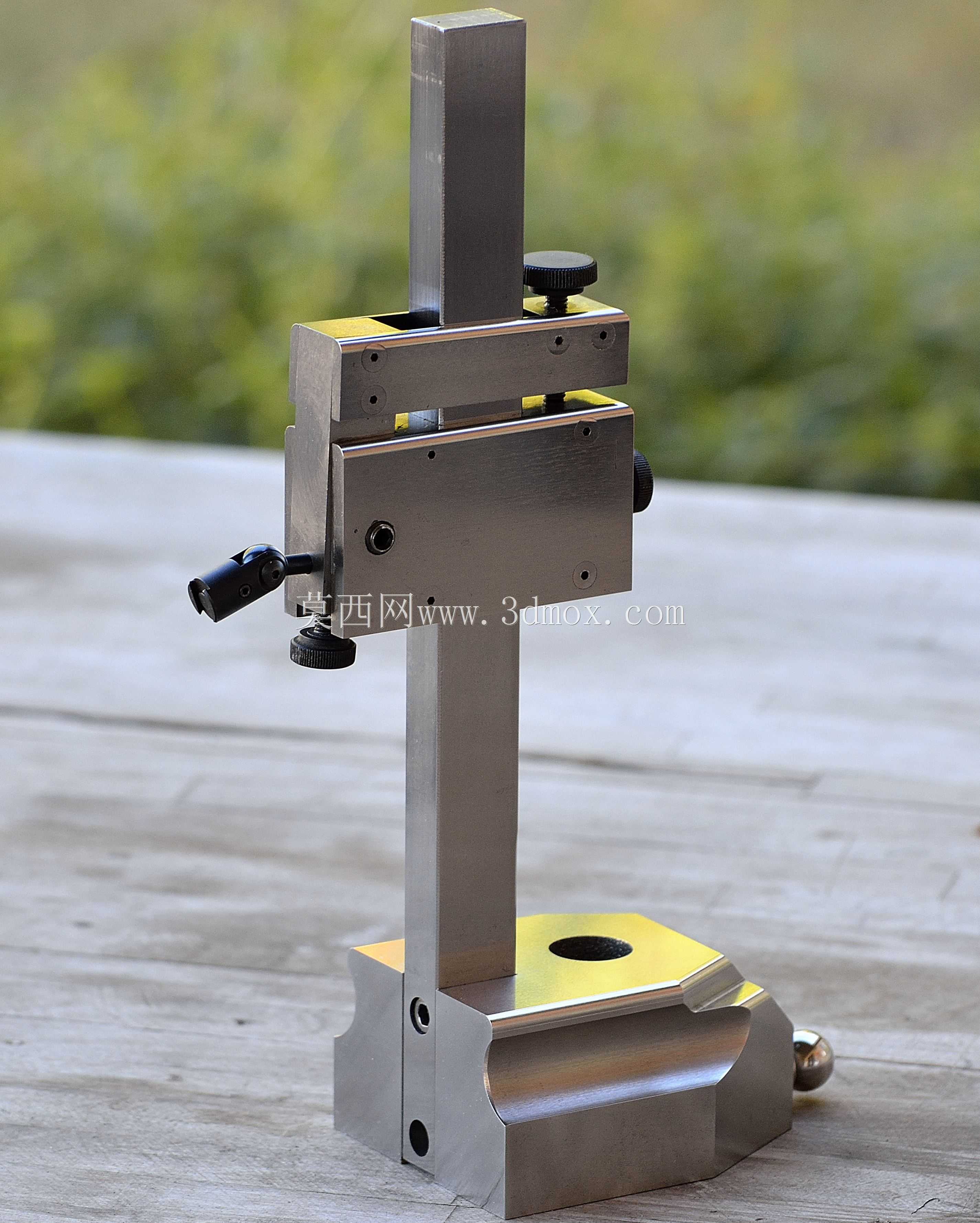

在精密机械加工、模具修配、零部件装配的生产现场，形位公差检测是把控产品精度的核心环节，其中工件的垂直度、高度尺寸、相邻面方正度的快速校验，直接影响着工序流转效率与最终装配精度，传统检测方式往往需要切换高度尺、直角尺、百分表座等多类工具，不仅操作繁琐，多次装夹找正还会引入累积误差，难以适配中小批量精密零件的工位快速检测需求。这款两用检测工装正是针对现场检测痛点设计，将高度测量与方正度校验功能集成于一体，无需额外搭配其他辅助装夹工具即可完成两类核心检测操作。工装整体采用立式立柱结构，底部为带磁力吸附功能的厚重基座，可稳固吸附在铸铁检测平台或工件基准面上，基座侧面设置锁紧旋钮，完成位置调整后可快速锁止固定，避免检测过程中出现位移偏差；立柱采用淬硬磨削处理的高精度导轨结构，表面粗糙度达到镜面级要求，滑动组件沿立柱移动时无卡顿、无间隙窜动，保证测量读数的稳定性。上部滑动组件集成了弹簧加载的滚珠轴承保持结构，滑动过程中阻尼均匀，既不会因自重下滑影响读数，也不会因阻尼过大导致调整费力，组件可实现180度旋转定位，无需拆卸工装即可切换检测方向，适配不同方位的检测面；组件端部预留通用指示器装夹接口，可适配杠杆百分表、千分表等常用检测表头，锁紧螺钉采用防脱落设计，调整过程中无需担心表头坠落磕碰损伤。作为方正度检测使用时，可将工装基座贴合工件基准棱边，滑动组件带动表头沿被测面移动，通过表头读数变化即可快速判断相邻面的垂直偏差；作为高度检测使用时，将基座放置在检测平台上，通过表头接触工件被测顶面，配合高度尺刻度即可完成高度尺寸的快速校验。所有外露零件均经过硬化与磨削处理，长期使用不易出现磨损变形，能够保持长期的检测精度稳定性，工装整体结构紧凑，占用检测平台空间小，可直接放置在生产工位旁，方便操作工人随时完成自检，无需将工件转运至专门的计量室，大幅缩短检测等待时间，适配机加工工序间检测、模具装配调试、工装夹具校验等多类现场场景，有效降低检测环节的时间成本，提升生产过程的精度管控效率。
