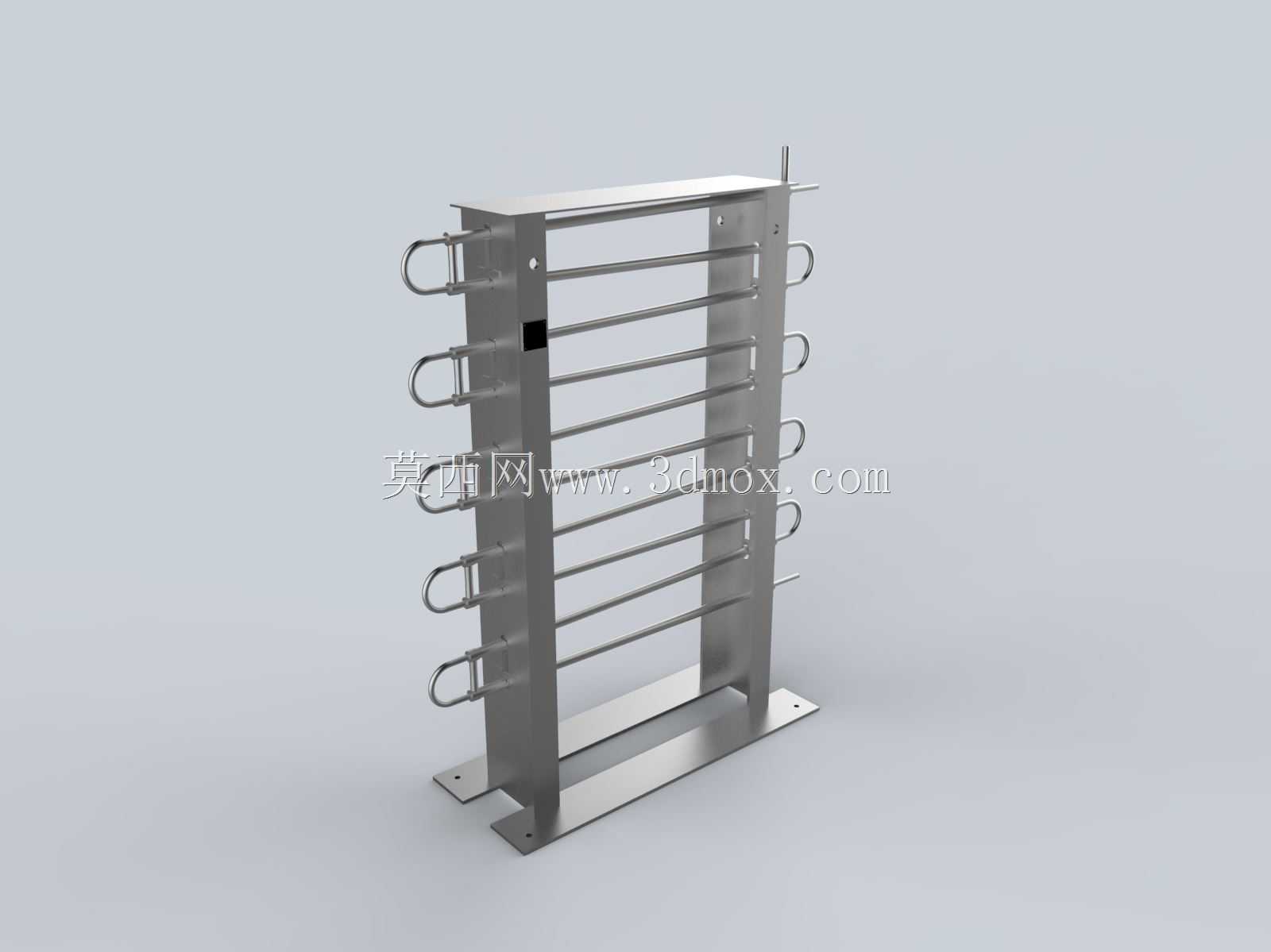

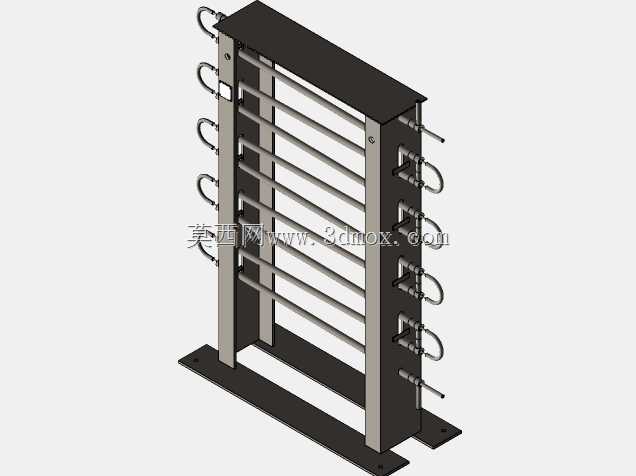

立式多管路不锈钢换热装置结构设计

这款立式换热装置主要面向中小型工业流体换热场景设计，可广泛应用于暖通空调系统的冷热量交换、小型化工生产流程的介质温度调控、食品加工环节的物料冷却加热，以及商用热水系统的热量传递工序，能够在有限的安装空间内完成两种流体之间的高效热量传递，满足不同工况下的换热需求。从实际用途来看，该装置通过内部排布的多组平行金属管路，实现冷热两种介质的分隔流动，借助金属管壁的高导热性完成热量交换，既可以实现高温介质的余热回收，也能完成低温介质的预热升温，帮助生产系统降低能耗，提升能源利用效率。在功能特性上，整体采用不锈钢材质打造，具备优秀的抗腐蚀性能与结构强度，能够适配水、导热油、轻度腐蚀性化工流体等多种换热介质；两侧设置的多组快接式管路接口，能够快速对接外部流体管路，降低现场安装的操作难度；立式框架结构将所有换热管路整合为一体式单元，无需额外搭建复杂支撑结构，设备整体稳定性强，运行过程中不会因介质流动产生的振动出现结构松动。设计思路上，这款换热装置采用模块化集成设计，将换热管束与支撑框架整合为独立单元，摒弃了传统管壳式换热器的厚重外壳，在保证换热面积充足的前提下，尽可能压缩设备整体体积；换热管路采用等间距平行排布，既保证了介质在管内流动的顺畅性，避免出现流道堵塞、介质滞留的问题，也让管路之间预留了足够的间隙，方便后期对管路外壁进行清洁维护，减少结垢对换热效率的影响；底部设置的带安装孔固定底座，能够通过膨胀螺栓直接固定在水泥基础或钢制平台上，无需额外设计转接安装件。从外形尺寸与安装边界来看，设备整体为窄长型立式结构，横向占用空间较小，适合安装在车间边角、设备间隙等狭窄区域；安装时需要在设备周边预留足够的操作空间，两侧接口位置要预留管路连接与阀门安装的距离，顶部预留少量空间用于后期吊装维护，底部基础需要保证水平度，避免设备安装倾斜导致内部介质流动不均，影响整体换热效率；设备的接口采用统一规格设计，能够适配常规工业管路的连接标准，无需定制特殊转接头即可完成现场装配。
