气液换热管壳式热交换CFD仿真结构

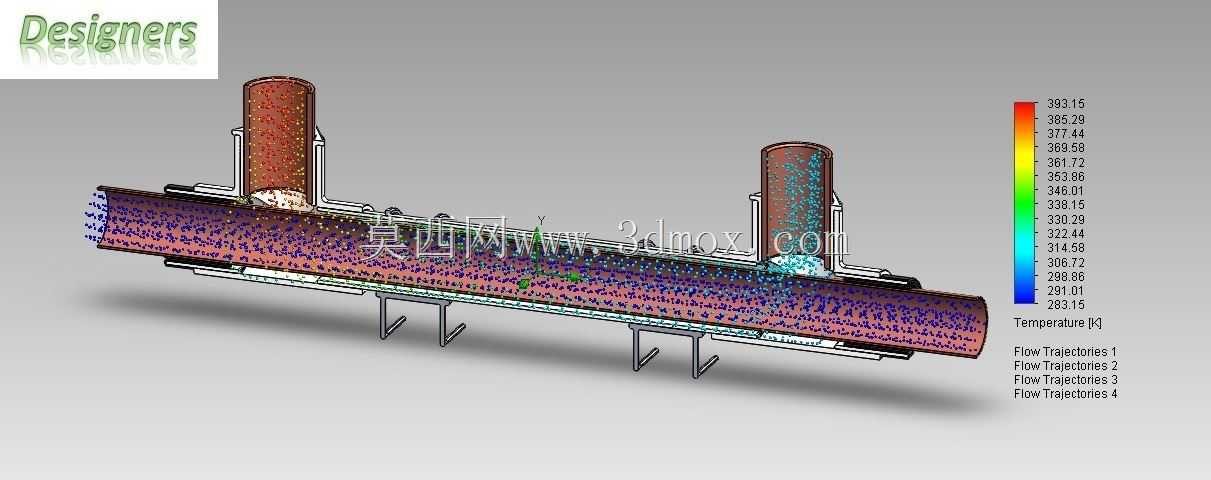

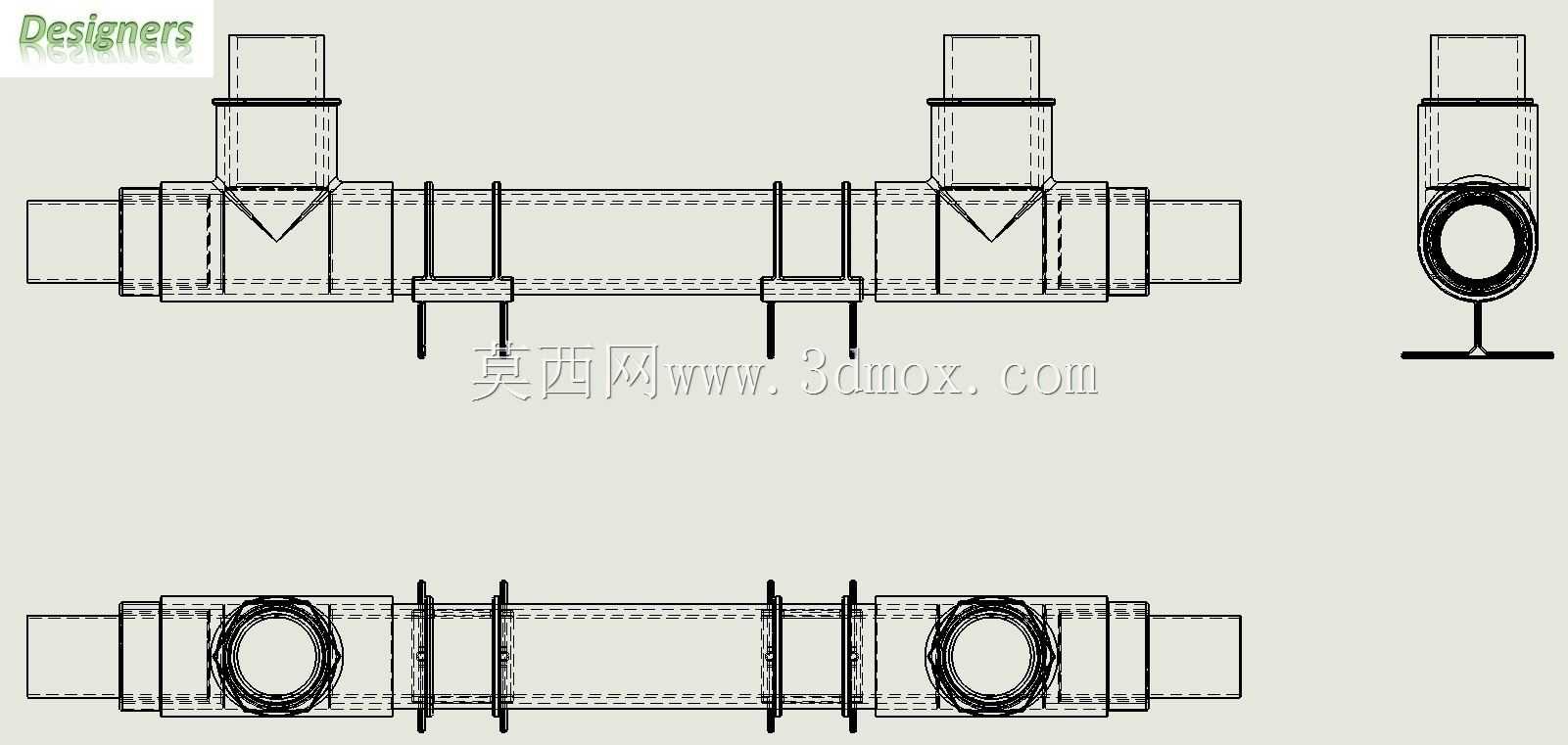

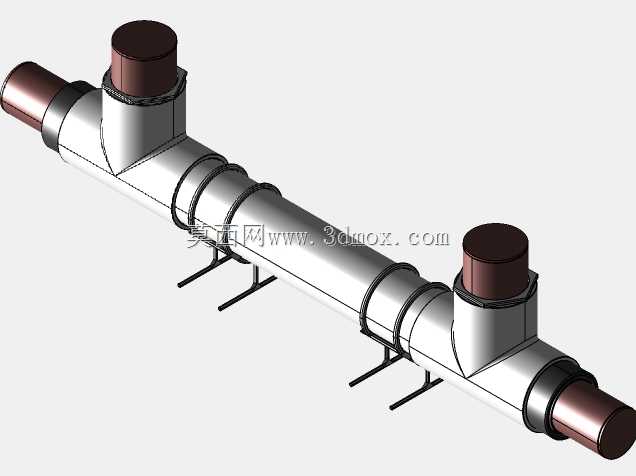

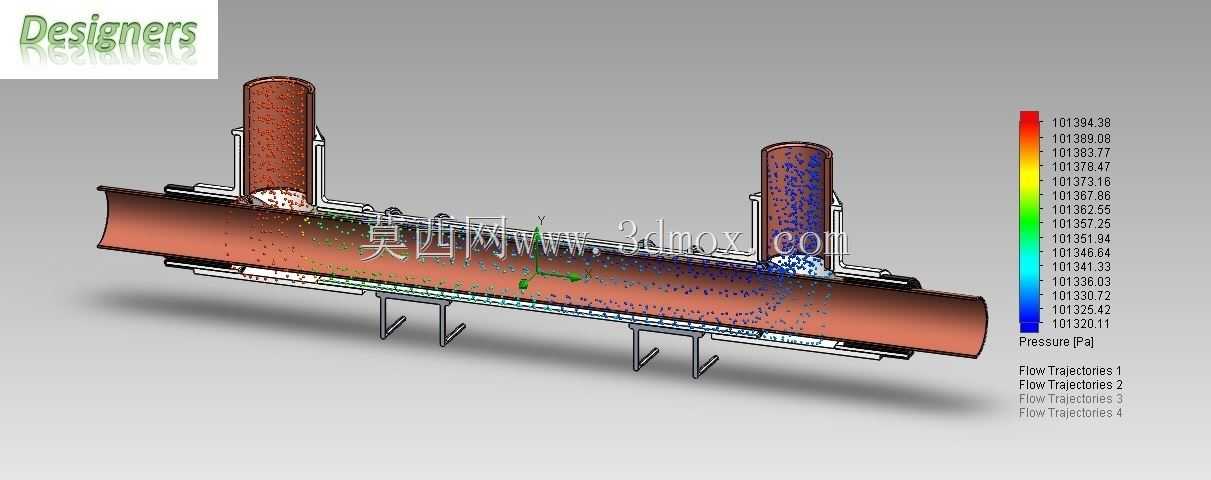

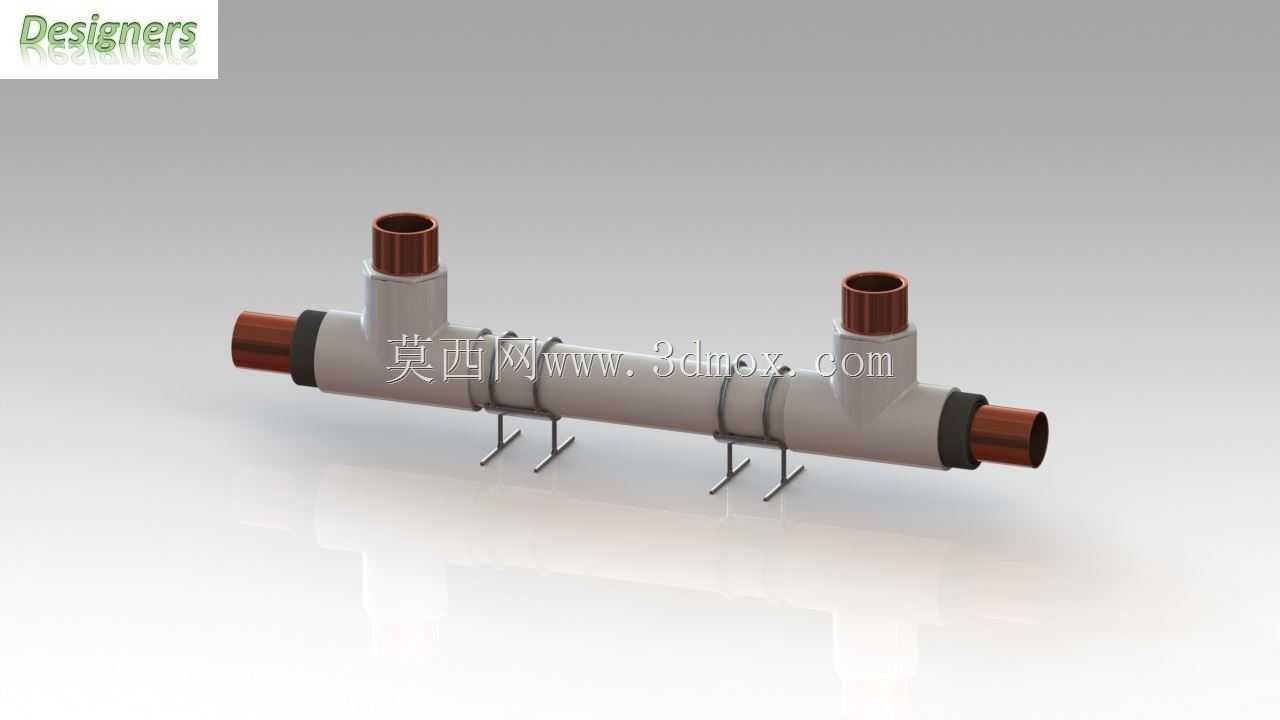

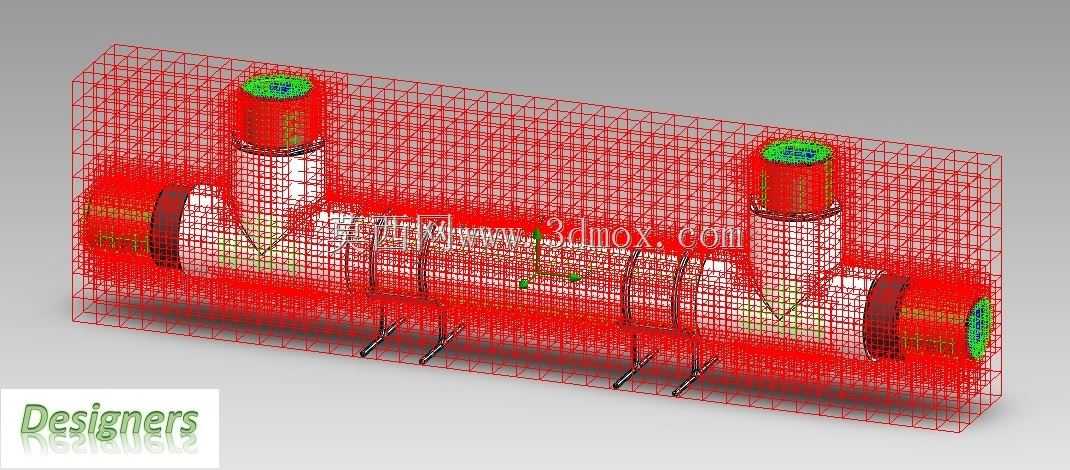

该换热结构主要面向暖通空调、工业余热回收、小型工艺流体温控等场景应用，核心用途是实现空气与冷却水之间的高效热量传递，将高温空气携带的热量通过换热壁面传导至循环冷却水侧，完成热流体的降温冷却，适配小流量气液换热的工况需求，可作为小型通风系统散热、实验台温控单元、小型工艺设备冷却模块的核心换热部件使用。从功能特性来看，该结构采用卧式管壳式布局，壳程走高温空气，管程走冷却水体，两种流体通过管壁实现间壁式换热，避免流体掺混带来的介质污染问题；两端设置立式气室结构，作为空气侧的进出流腔，引导气流均匀分布进入横向布置的换热管束区域，减少气流偏流带来的换热效率损失；底部设置支撑脚结构，可直接将设备固定在安装基础上，保障运行过程中的结构稳定性，避免流体流动带来的振动偏移。设计过程中围绕气液换热的流动均匀性做了针对性优化，空气侧进出气室采用渐扩式腔体结构，让进入换热段的气流速度分布更均匀，避免局部流速过高或过低导致的换热不均；换热管束沿壳体轴向平行布置，匹配水侧的流动路径，让冷却水在管内流动过程中持续吸收管壁传导的热量，保证沿程换热的温差梯度合理；壳体端部采用密封结构设计，避免气侧流体出现泄漏，同时兼顾后期管束维护的拆装便利性。从安装边界来看，该设备整体为卧式长条形布局，横向长度适配小流量工况的换热行程需求，空气侧管道直径与气室接口尺寸匹配，水侧管束直径适配冷却水流量要求，底部支撑脚的间距符合常规小型换热设备的安装预留尺寸，安装时只需对接两侧气路接口与水路接口，固定底部支撑即可完成就位，无需额外复杂的安装支架。CFD仿真层面完整还原了设备内部的流动与换热过程，可直观呈现不同区域的温度分布、流体流动轨迹，清晰展示空气从进气室进入后沿换热段流动降温、冷却水从进水端进入沿管束流动升温的完整过程，能直观观测到不同流动路径下的换热效果差异，为换热结构的参数优化、流道调整提供直观的参考依据，帮助设计人员快速定位流动死区、换热薄弱区域，针对性调整结构尺寸提升整体换热效率。
