卡箍类零件弯曲成型冲压工装结构

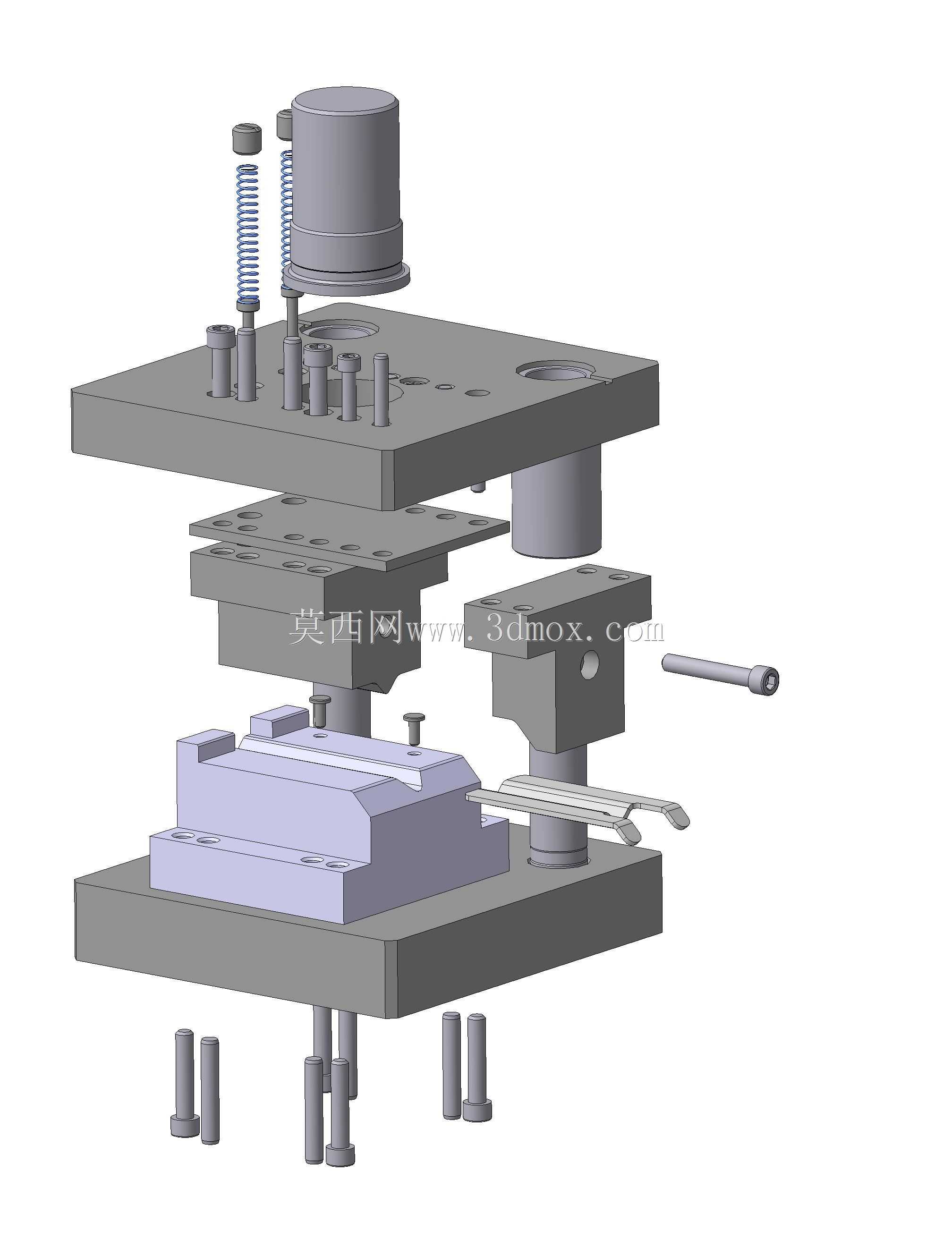

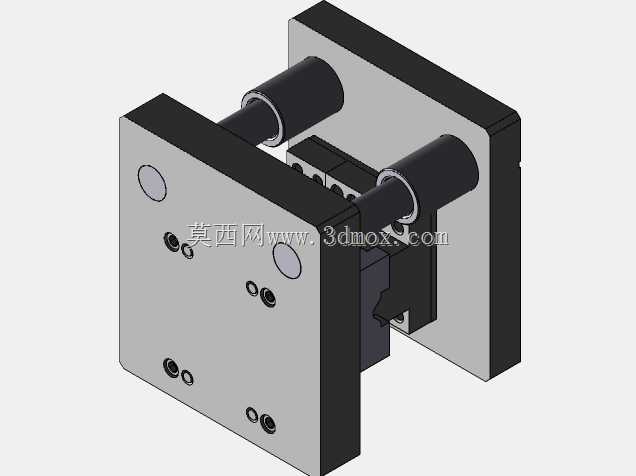

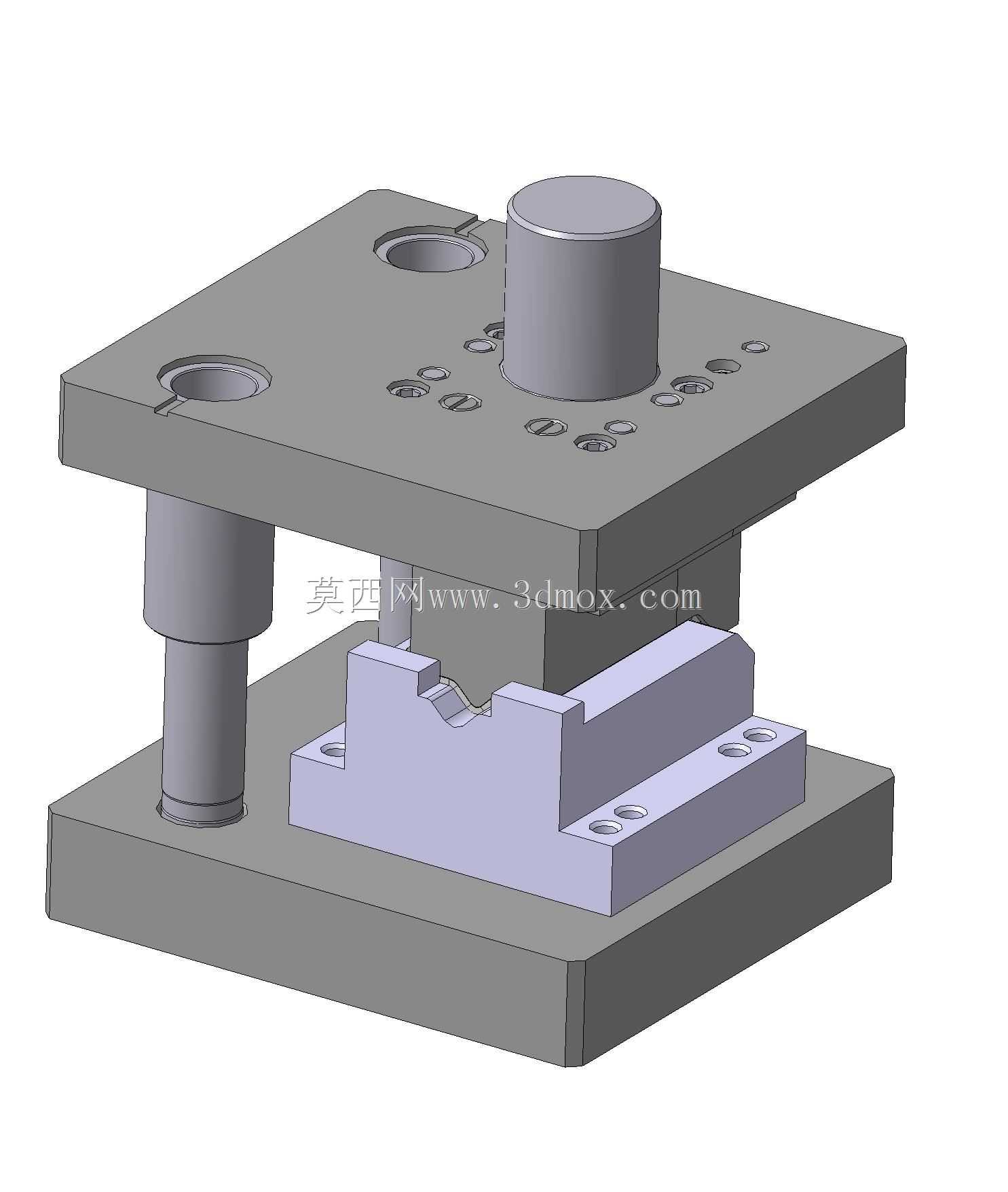

这套弯曲成型冲压工装主要应用于五金零部件加工领域，针对卡箍类U型弯曲零件的批量冲压成型工序设计，适配开式曲柄压力机的安装使用场景，可在单次冲压行程内完成平直金属坯料的定位、压弯、成型全工序，广泛服务于五金紧固件、汽车管路固定件、通用五金配件的生产制造环节，能够替代多工序分步弯曲的零散加工模式，大幅提升同类型弯曲零件的加工一致性与生产效率。工装整体采用经典的冷冲模模架结构，上下模座通过对称布置的导柱导套实现精准合模导向，合模过程中导向部件可抵消冲压过程中的侧向偏移力，保证上下模成型工位的对位精度控制在合理公差范围内，避免成型过程中出现坯料偏移、弯曲角度不均的问题。上模部分集成了驱动凸模、压料组件与弹性复位结构，冲压下行时弹性压料块首先接触坯料表面，将平直坯料牢牢压紧在凹模型腔表面，防止坯料在弯曲过程中出现窜动、起皱的缺陷，随后成型凸模继续下行，带动坯料沿凹模型腔完成指定角度的弯曲变形，上模回程时弹性组件可带动压料块自动复位，同时下模设置的顶料结构会将成型完成的零件从型腔中顶出，方便操作人员取件完成工序循环。设计过程中充分考虑了同规格系列卡箍零件的加工适配性，成型型腔的尺寸匹配目标零件的外形弯曲半径与展开料尺寸，安装边界完全适配对应吨位压力机的工作台模柄安装孔、T型槽固定位置，无需额外改装即可直接装夹上线使用。工装的成型工作部件采用耐磨合金钢材制作，刃口与成型面做了硬化处理，可承受长期冲压作业的磨损，日常维护仅需定期检查导向部件的润滑状态与弹性元件的预紧力即可，整体结构紧凑，工作过程稳定可靠，能够有效降低操作人员的作业强度，减少弯曲工序的人工定位误差，保证批量生产的零件弯曲角度、外形尺寸的一致性，满足五金零件批量加工的生产需求。
