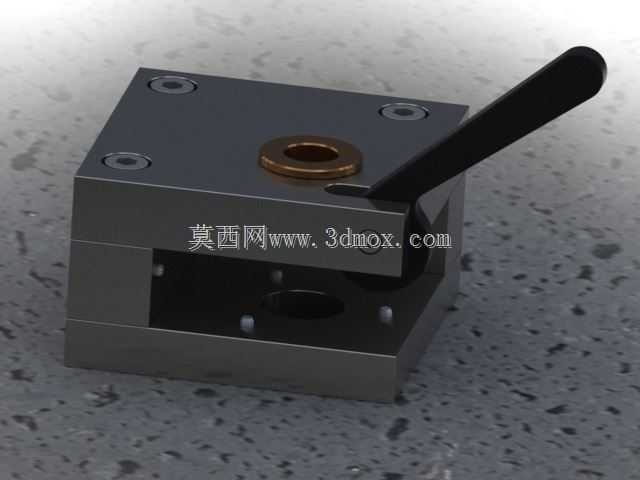

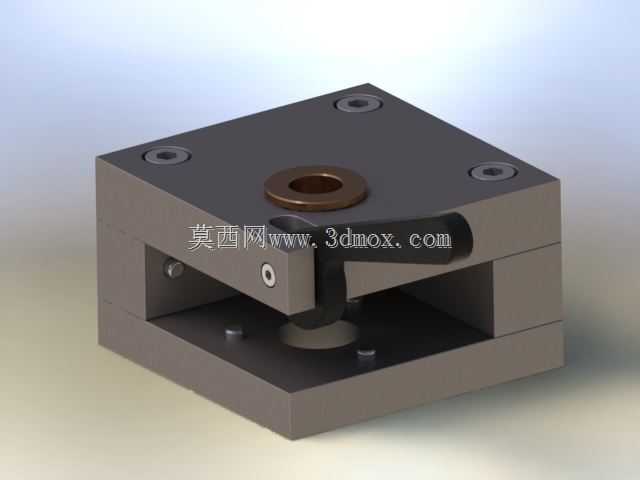

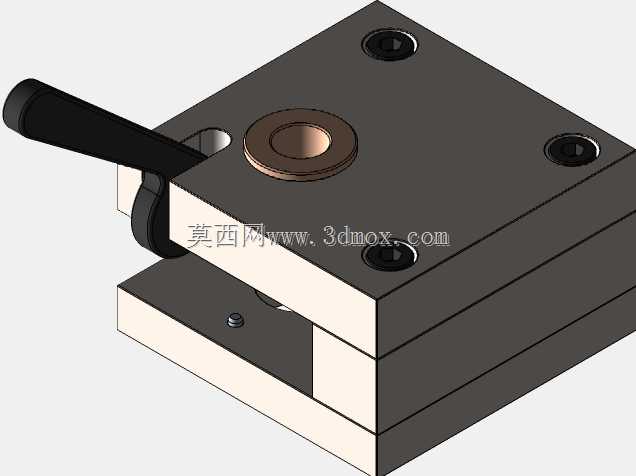

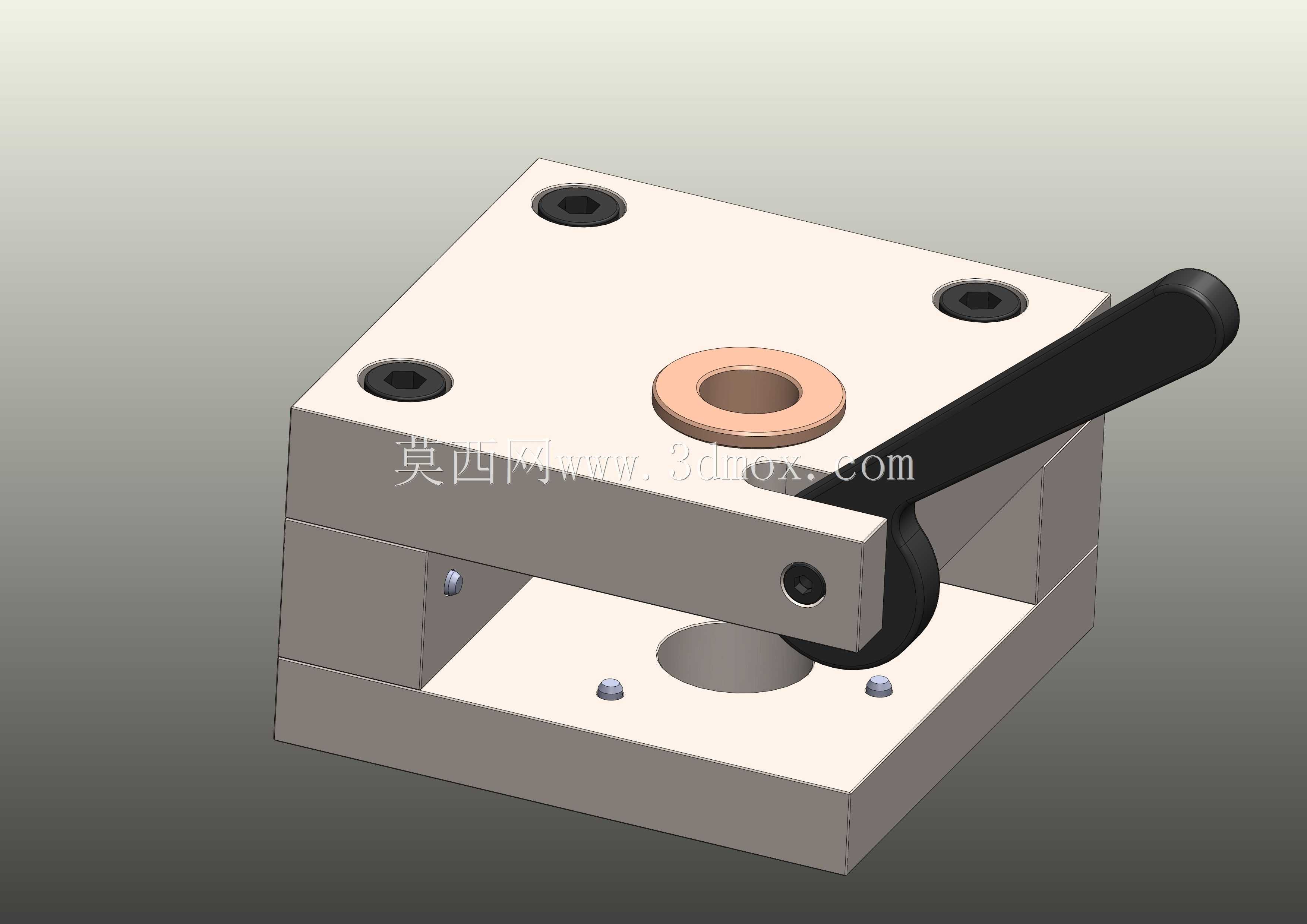

快换式方形钻孔定位工装夹具结构

这款钻模结构主要应用于机械加工车间的小批量零件钻孔工序场景，针对小型方形基座类零件的单孔高精度钻削需求设计，能够在普通台钻、立式钻床的加工场景下使用，无需复杂的找正操作即可完成工件的快速装夹与钻孔定位，有效降低普通钻床加工高精度孔位的操作门槛，减少人工划线找正带来的位置度误差，尤其适合多批次同规格小型零件的钻孔加工作业，也可适配钳工工位的手工铰孔、倒角等后续工序的定位需求。

从实际用途来看，该钻模核心作用是为钻头提供精准的导向支撑，同时完成待加工工件的快速压紧固定，避免钻孔过程中工件偏移、钻头跑偏的问题，保证加工出的孔位与工件基准面的垂直度、位置度符合工艺要求，相比通用台虎钳装夹划线钻孔的方式，能够大幅缩短单工件的装夹找正时间，提升同批次零件的孔位一致性，降低操作工人的技能要求。

在功能特性上，该结构采用分层式方形主体设计，上层模板镶嵌有耐磨铜质钻套，能够直接引导钻头切入工件，钻套可根据不同孔径的加工需求快速更换，适配不同直径的钻孔作业；侧面设置的快压手柄结构采用偏心压紧原理，扳动手柄即可快速完成上下模的开合与工件的锁紧，无需额外使用扳手拧紧紧固件，装夹动作可在数秒内完成；底座设置有定位销与工件避让空腔，既能够保证工件放置的位置精度，也能给钻头钻透工件后留出退刀空间，避免钻头钻伤模体。

设计思路上，整体采用方正的箱式结构布局，优先保证结构的刚性与操作的便捷性，所有受力部件均采用钢制材料制作，导向钻套选用耐磨铜合金减少钻头磨损与钻套本身的损耗，结构无多余的复杂零部件，日常维护仅需定期清理钻套内部的切屑、在压紧铰接点加注少量润滑油即可；压紧机构的力臂经过优化，单手操作即可提供足够的压紧力，避免加工过程中工件松动。

从安装边界与尺寸来看，整体为正方形块状结构，底面为平整安装面，可直接通过压板固定在钻床工作台面上，也可根据需求在底座开设安装沉孔实现与工作台的螺接固定，整体高度较低，不会占用钻床过多的主轴行程，适配多数中小型台钻的主轴行程范围；上下模的导向配合采用精密间隙配合，开合过程无卡滞，模体内部的工件容纳腔可适配一定厚度范围内的方形工件，针对不同尺寸的同类型工件，仅需更换对应的定位垫块与钻套即可快速切换加工规格，具备较强的工艺适配性。
