小型磨粘加工用真空吸附工作台

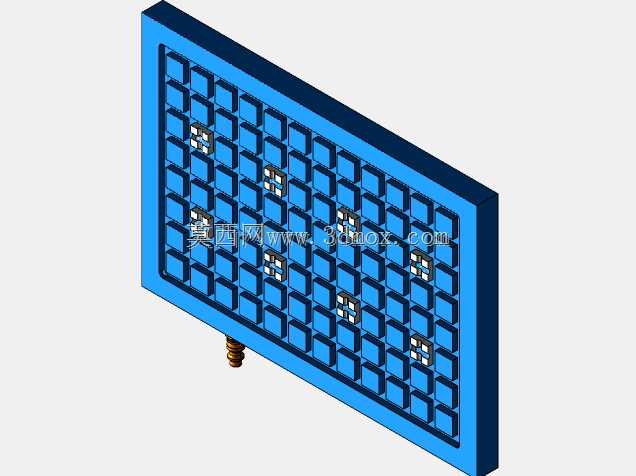

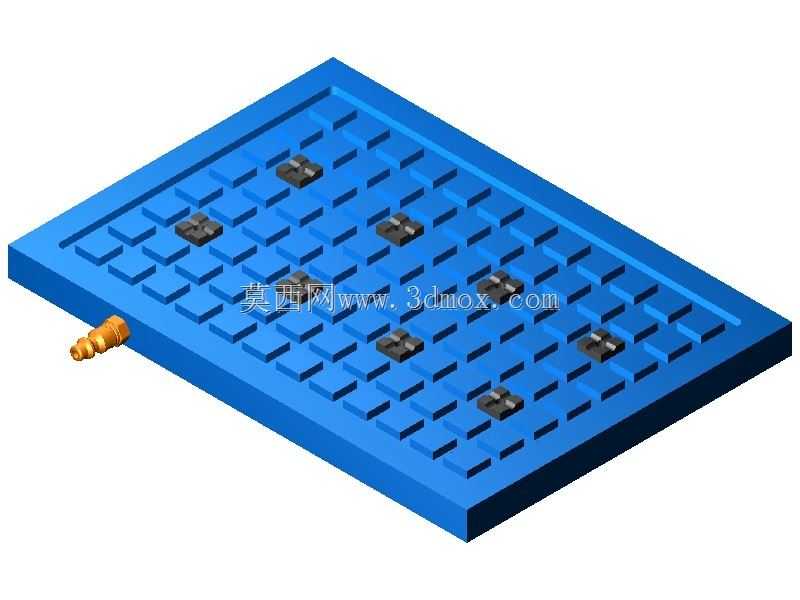

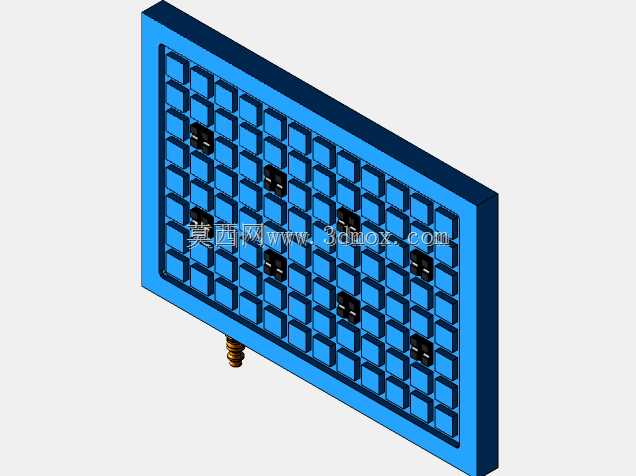

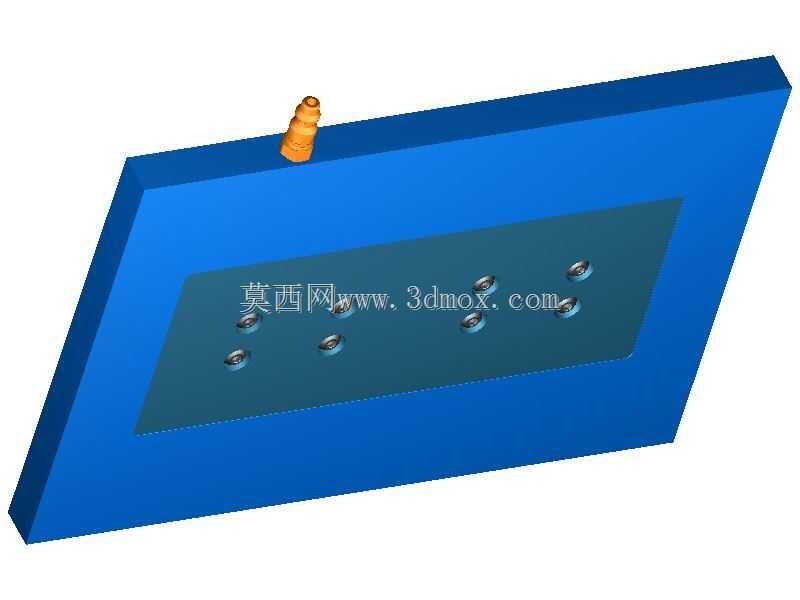

这款小型真空吸附工装主要面向小型精密铣削、磨粘加工场景设计，多用于小型非金属板材、薄型五金工件的夹持固定作业，在广告标识加工、小型手板制作、精密电子辅料裁切等生产环节中，能够替代传统机械压板、粘胶固定方式，解决薄件、易变形工件装夹时的压痕、移位、装夹效率低的痛点。工装主体采用一体化格栅式盘面设计，盘面均匀排布矩阵式真空吸附槽，槽路纵横连通无死角，能够在盘面形成均匀分布的负压吸附力，即便是尺寸较小、厚度较薄的工件，也能实现全区域稳定吸附，避免加工过程中工件受铣削力作用出现翘边、位移问题。盘面侧边预留标准快插气嘴接口，可直接对接车间常规负压气源，无需额外配置专用真空发生装置即可快速投入使用，气嘴采用侧置布局，不会占用盘面有效加工区域，也不会干涉刀具走刀路径。设计过程中充分考虑小型加工设备的安装边界，整体盘面采用方正薄型结构，底座厚度控制在合理范围，既保证整体结构刚性，避免吸附受力后盘面出现形变影响加工平面度，又能适配多数小型台式CNC、桌面精雕机的工作台安装尺寸，可直接通过T型槽压块或者双面胶快速固定在设备台面上，无需对原有设备进行改造。盘面的吸附槽采用等距等宽设计，单格槽路尺寸经过反复验证，既能够保证足够的空气流通截面积维持负压稳定，又不会因为槽路过宽导致小尺寸工件吸附时漏气失压，盘面分布的多个定位挡块可作为工件放置的粗定位基准，操作人员摆放工件时可快速对齐基准边，减少装夹找正的辅助时间。整体结构无复杂活动部件，日常使用时仅需定期清理槽路内的加工碎屑即可维持吸附性能，维护成本极低，负压吸附的固定方式不会对工件表面产生机械夹持力，加工完成后工件无装夹变形、无压痕残胶，尤其适合表面质量要求高的薄型板材加工场景，能够有效提升小型精密加工环节的装夹效率与成品合格率。
