小型挖掘臂作业装置结构设计

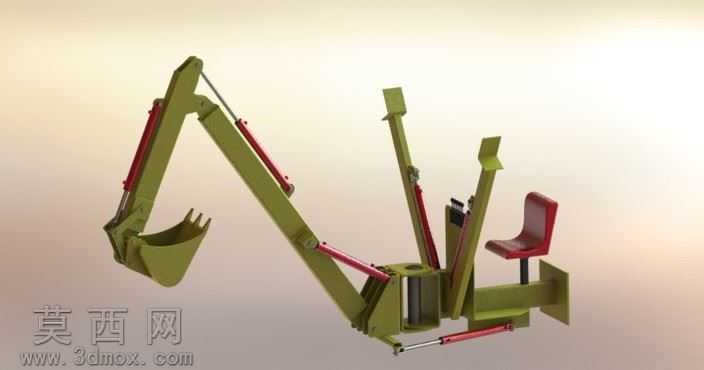

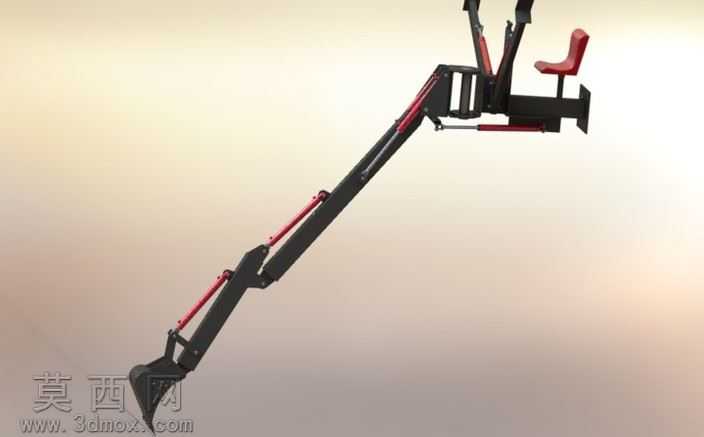

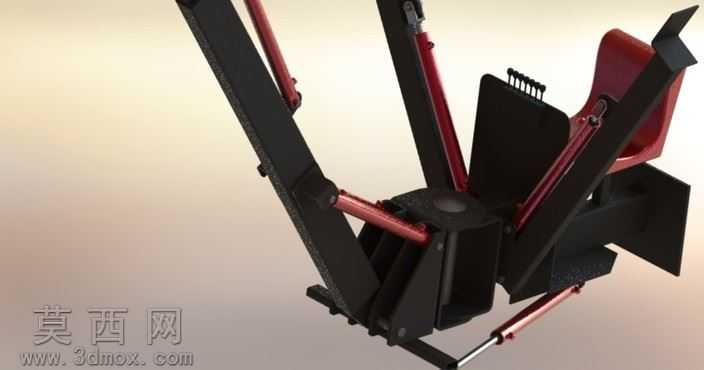

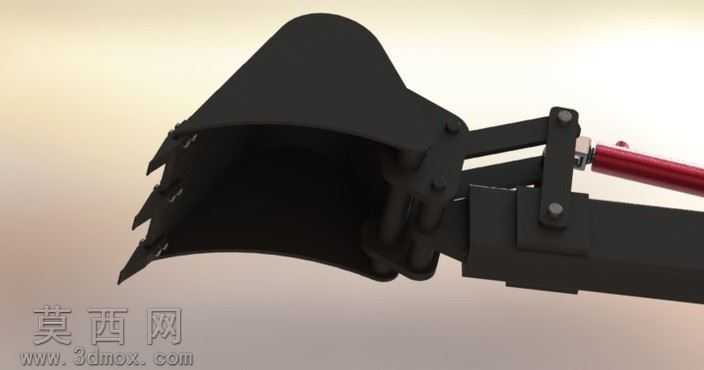

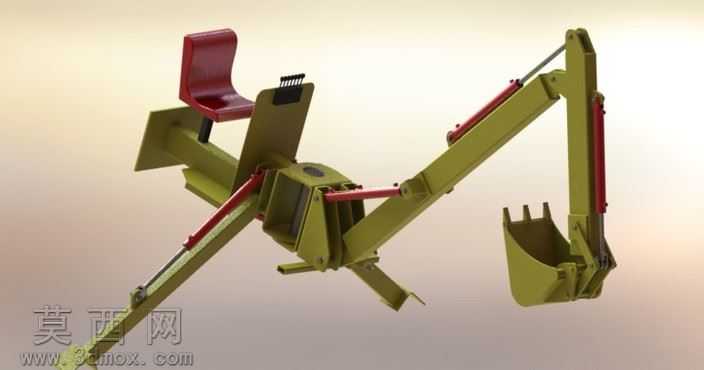

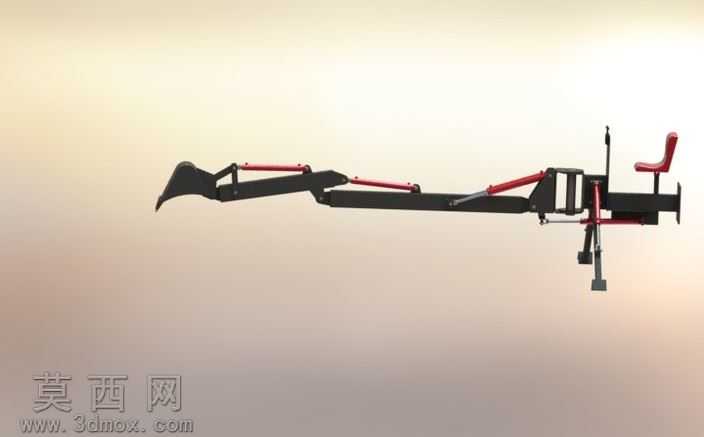

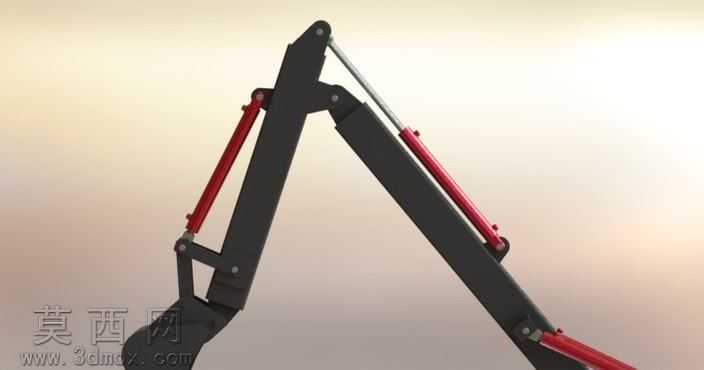

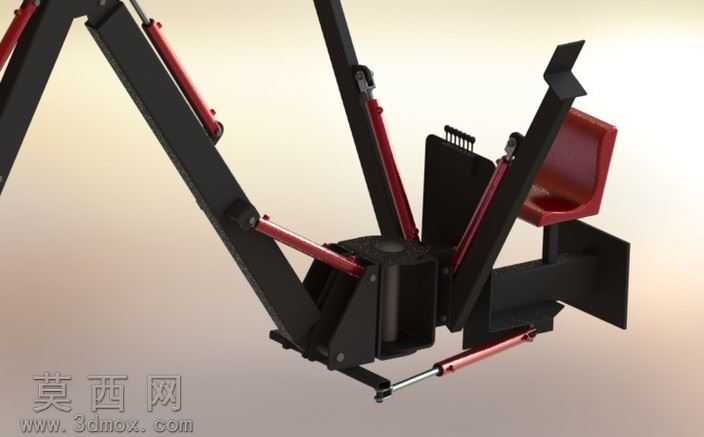

本作品为小型反铲挖掘作业装置的三维建模设计，整体采用SolidWorks完成全参数化零件建模与虚拟装配，建模过程严格遵循机械设计的尺寸配合规范，对每一处铰接点位、杆件连接结构都做了精准的几何约束，确保各活动部件的运动干涉校验可直接在装配环境中完成。渲染阶段采用哑光金属材质模拟主臂、斗杆、铲斗的钢制结构主体，搭配高饱和度的红色哑光材质表现液压油缸、操作座椅等功能部件，通过柔和的环境漫反射打光突出结构的层级关系，清晰展现各部件的空间排布逻辑。结构设计上，该装置采用三段式铰接动臂布局，包含主支撑基座、可俯仰动臂、可伸缩斗杆、带斗齿的挖掘铲斗四个核心作业单元，每段臂架之间均配置双作用液压油缸作为执行元件，通过油缸的伸缩行程控制实现臂架的抬升、下挖、收斗等全套挖掘作业动作；基座部分设计了可展开的三角支撑支腿结构，作业时可向外撑开提升装置整体稳定性，非作业状态可收折减少占用空间，基座上方集成了简易操作座椅，适配单人近距离操作的使用场景。设计思路围绕小型轻量化挖掘作业需求展开，省略了传统挖掘机的行走底盘结构，将挖掘作业功能做模块化独立设计，可适配挂载在小型农用机具、固定作业工位等多种场景，降低小型土方作业、园林施工、狭小空间清理作业的设备使用门槛；建模过程中对所有铰接销轴、油缸安装座都做了标准化的结构设计，预留了标准件的装配间隙，可直接导出工程图用于后续的加工试制，各运动部件的行程范围都经过模拟校验，确保作业过程中不会出现结构碰撞，液压油缸的安装点位经过力臂优化，在有限的油缸行程下可实现更大的挖掘作业幅度与挖掘深度，兼顾结构紧凑性与作业实用性。
