1/2寸弯柄球阀式水龙头三维设计模型

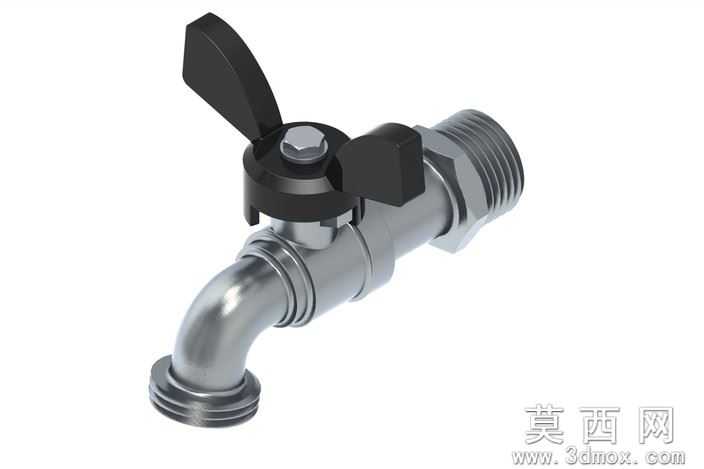

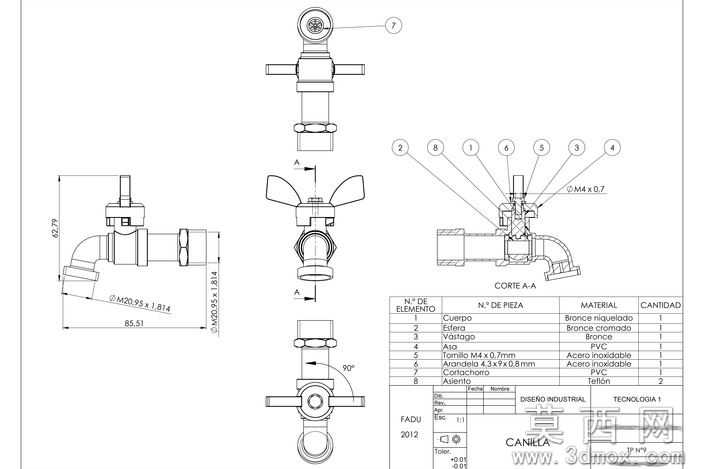

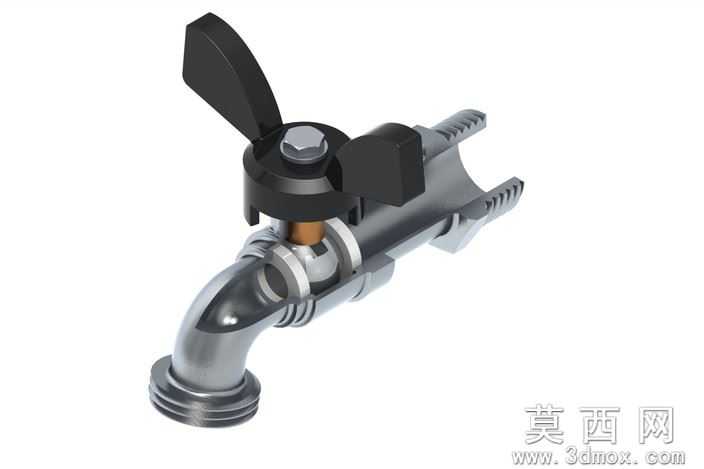

本模型为1/2寸弯柄球阀式水龙头，建模阶段以实际民用供水配件的尺寸规范为基准，首先完成整体结构的草图绘制，依次定位进水外螺纹接口、球阀腔体、弯流出水嘴、蝶形手柄的相对位置，通过拉伸、旋转、扫掠等基础特征命令构建主体轮廓，再对螺纹牙型、密封槽、手柄防滑结构、锁紧螺母六角面等细节进行精细化特征处理，逐一完成各零件的独立建模后，按照实际装配关系添加同轴、重合、限位等配合约束，还原真实产品的装配逻辑，确保各部件无干涉、可模拟真实的转动动作。参数设计上严格遵循1/2英寸水管接口的通用标准，进水端外螺纹匹配常规家用供水管道的连接尺寸，出水嘴预留标准洗衣机或水嘴接驳的螺纹结构，球阀通径设计满足常规家用供水的流量需求，手柄转动角度限定为0到90度，对应阀门从全闭到全开的行程，各部件壁厚、密封件安装位尺寸均参考行业通用规范设定，符合实际产品的加工可行性要求。渲染材质方面，主体金属部件采用镀铬金属材质，还原五金水龙头表面光亮的金属质感，手柄部位采用哑光黑色工程塑料材质，密封垫圈采用半透明橡胶材质表现，通过调整材质的粗糙度、反射率参数，搭配柔和的场景光照，最终呈现出贴近真实商用五金产品的视觉效果，清晰展现产品的外观细节与结构层次。结构原理上，该水龙头采用球阀式启闭结构，通过蝶形手柄带动阀体内的球形阀芯转动，当阀芯通孔与水流方向对齐时阀门全开，转动90度后阀芯通孔垂直于水流方向实现截流，相比传统旋塞式水龙头启闭速度更快、密封性能更可靠，弯流出水嘴设计可引导水流向下流出，避免飞溅，进水端的外螺纹结构可直接对接墙面供水管道，锁紧螺母可实现安装后的位置固定，整体结构简单可靠，故障率低，适配多数民用供水场景。软件兼容方面，模型提供SolidWorks原生格式文件，可直接在SolidWorks2012及以上版本中打开编辑，同时附带STEP、IGES通用中间格式文件，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，还提供STL格式文件，可直接导入切片软件用于3D打印验证，不同格式文件均保留完整的装配结构与零件特征，方便不同使用场景下的调用修改。研发教学应用上，该模型可作为五金卫浴产品研发的参考原型，帮助设计人员快速完成同类水龙头产品的结构改型与方案验证，减少重复建模的工作量；也可作为机械制图、三维建模课程的教学案例，用于讲解螺纹结构建模、装配配合添加、工业产品渲染等知识点，帮助初学者掌握民用五金产品的建模思路与结构设计逻辑，还可用于家装水电设计的场景搭建，在室内设计效果图中还原真实的供水配件布局。
