数控加工中心BT锥柄铣刀铰刀刀柄组件

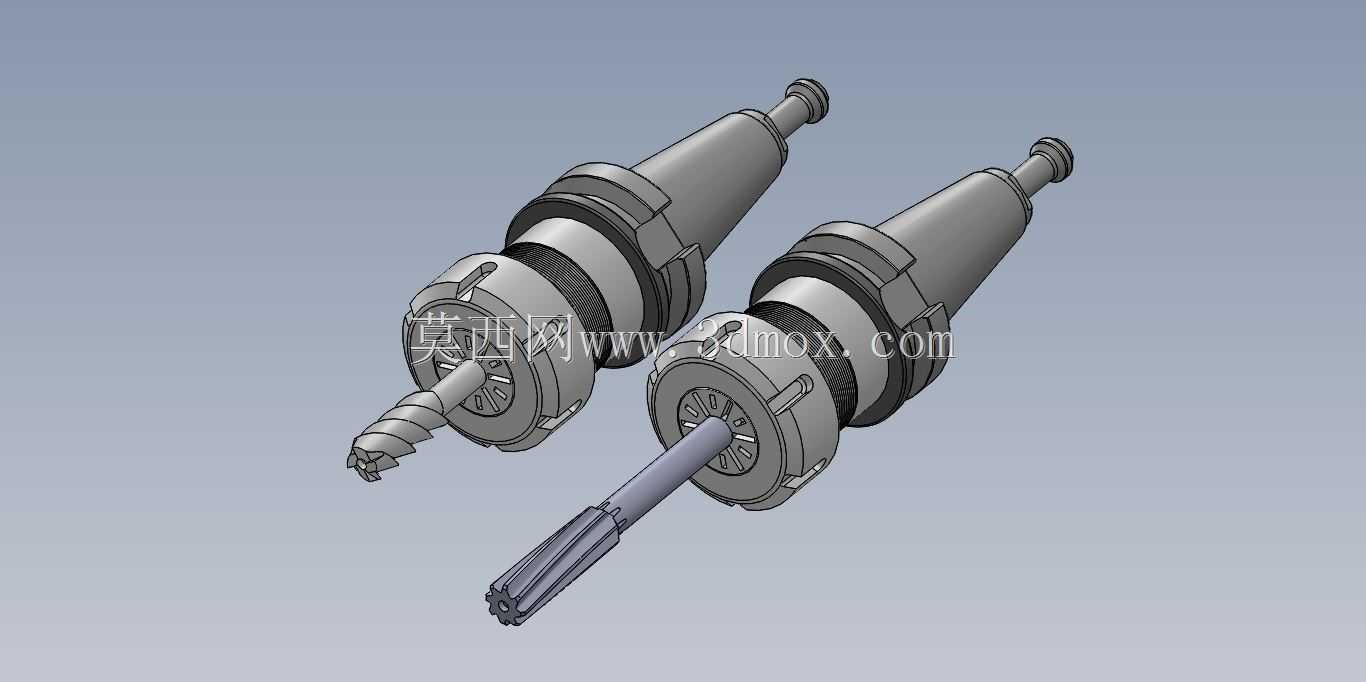

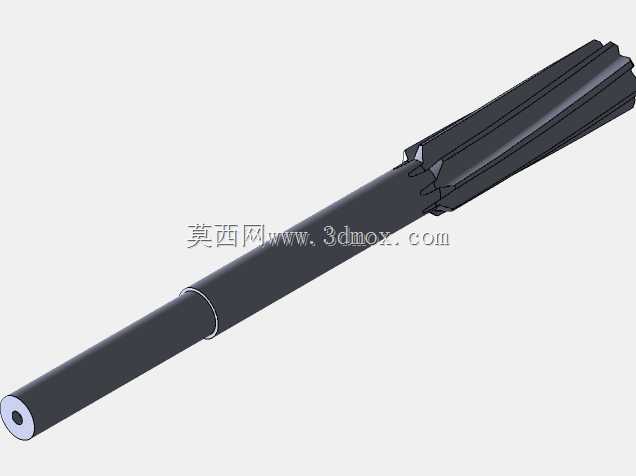

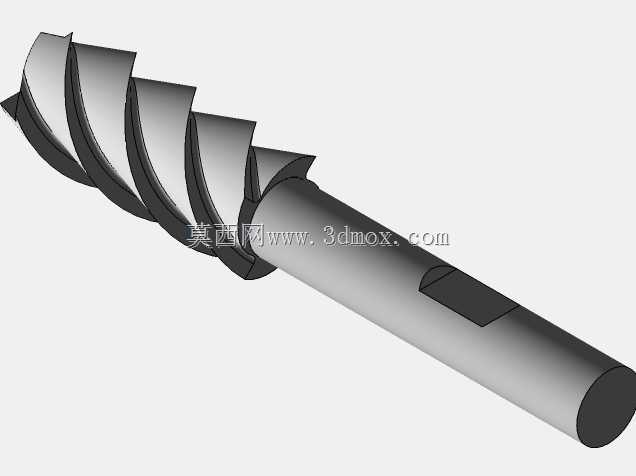

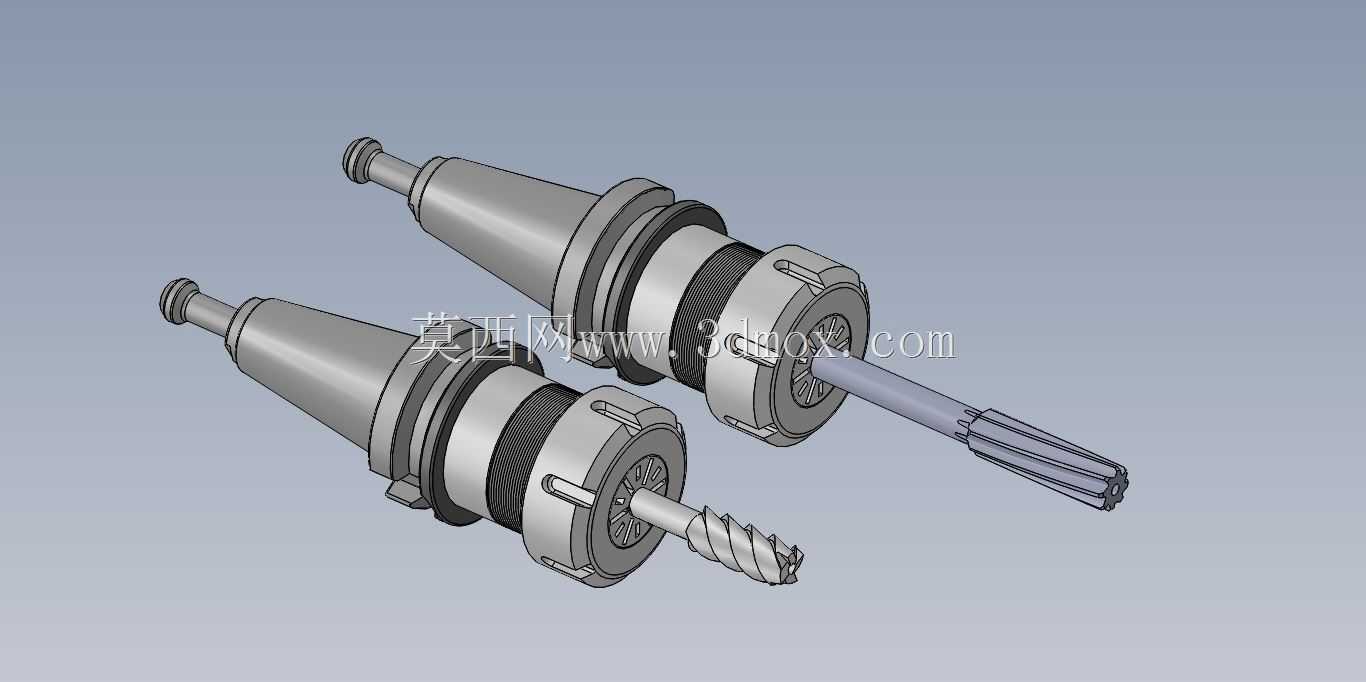

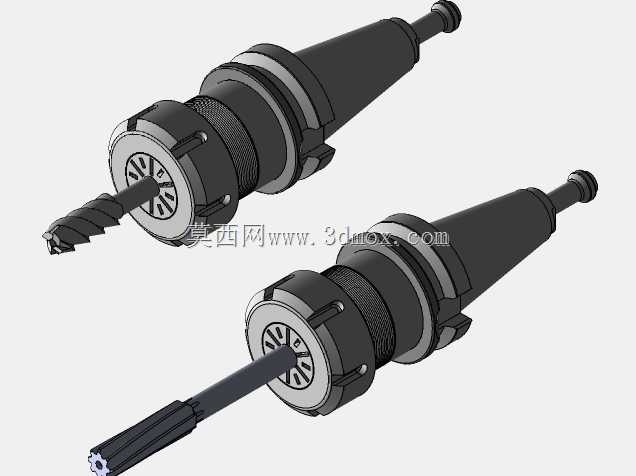

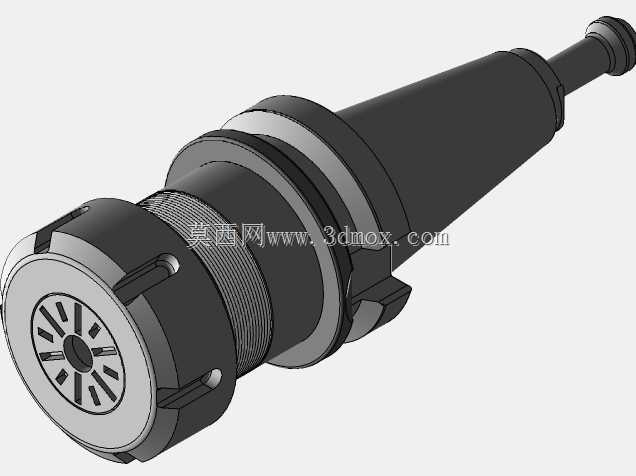

本次呈现的两款刀柄组件，是数控铣削、铰孔加工环节中连接机床主轴与切削刀具的核心功能部件，主要适配带标准BT锥孔的立式加工中心、数控铣床、镗床等金属切削设备，在精密机械加工、模具制造、汽车零部件生产、航空航天结构件加工等场景中承担刀具装夹定位、传递切削扭矩的关键作用。两款组件分别搭载标准螺旋立铣刀与多刃机用铰刀，可分别完成平面铣削、轮廓开粗、型腔加工以及精密孔的铰削终加工工序，覆盖从粗加工到半精加工、精加工的多工序加工需求。从功能特性来看，该类刀柄采用锥面与端面双重定位的结构设计，锥柄部分与机床主轴锥孔紧密贴合，保证高速旋转下的同轴度与连接刚性，刀柄中部的锁紧螺母采用ER弹性夹头结构，可适配不同柄径的切削刀具，锁紧后能够有效抑制加工过程中的刀具振颤，提升切削稳定性与工件表面加工质量，刀柄尾部的拉钉结构与主轴内部拉爪配合，实现换刀过程中的自动拉紧与松开，适配加工中心的自动换刀流程，满足批量自动化生产的换刀效率要求。在设计思路上，该组件充分考虑了加工场景的实际载荷需求，整体采用合金结构钢材质经调质、表面渗碳硬化处理，兼顾芯部韧性与表面耐磨性，能够承受大切深、高进给切削工况下的扭矩载荷与冲击载荷；外形设计上采用流线型过渡结构，减少高速旋转时的风阻与动不平衡量，适配最高八千至一万转每分钟的高速加工场景，刀柄外圆的防滑槽设计方便操作人员手动装卸刀具时施力，避免锁紧螺母打滑。从安装边界来看，该系列刀柄的锥柄符合通用BT系列标准锥度规格，可直接适配对应规格的机床主轴，无需额外加装转接套，刀具装夹后整体悬伸长度控制在合理范围内，既保证足够的加工深度可达性，又避免悬伸过长导致的刚性下降，夹头锁紧后的径向跳动量控制在微米级，能够满足精密铰孔、高精度铣削的形位公差要求，两款不同刀具配置的刀柄可根据加工工序需求快速更换，无需重新对刀即可完成工序切换，有效缩短加工辅助时间，提升设备稼动率。在实际生产应用中，该类刀柄组件可配合不同规格的ER夹头装夹直柄钻头、铣刀、铰刀、丝锥等多种切削刀具，实现一刀柄多用，降低生产现场的刀具辅具采购成本，同时稳定的装夹精度能够有效延长切削刀具的使用寿命，减少刀具磨损带来的加工质量波动。
