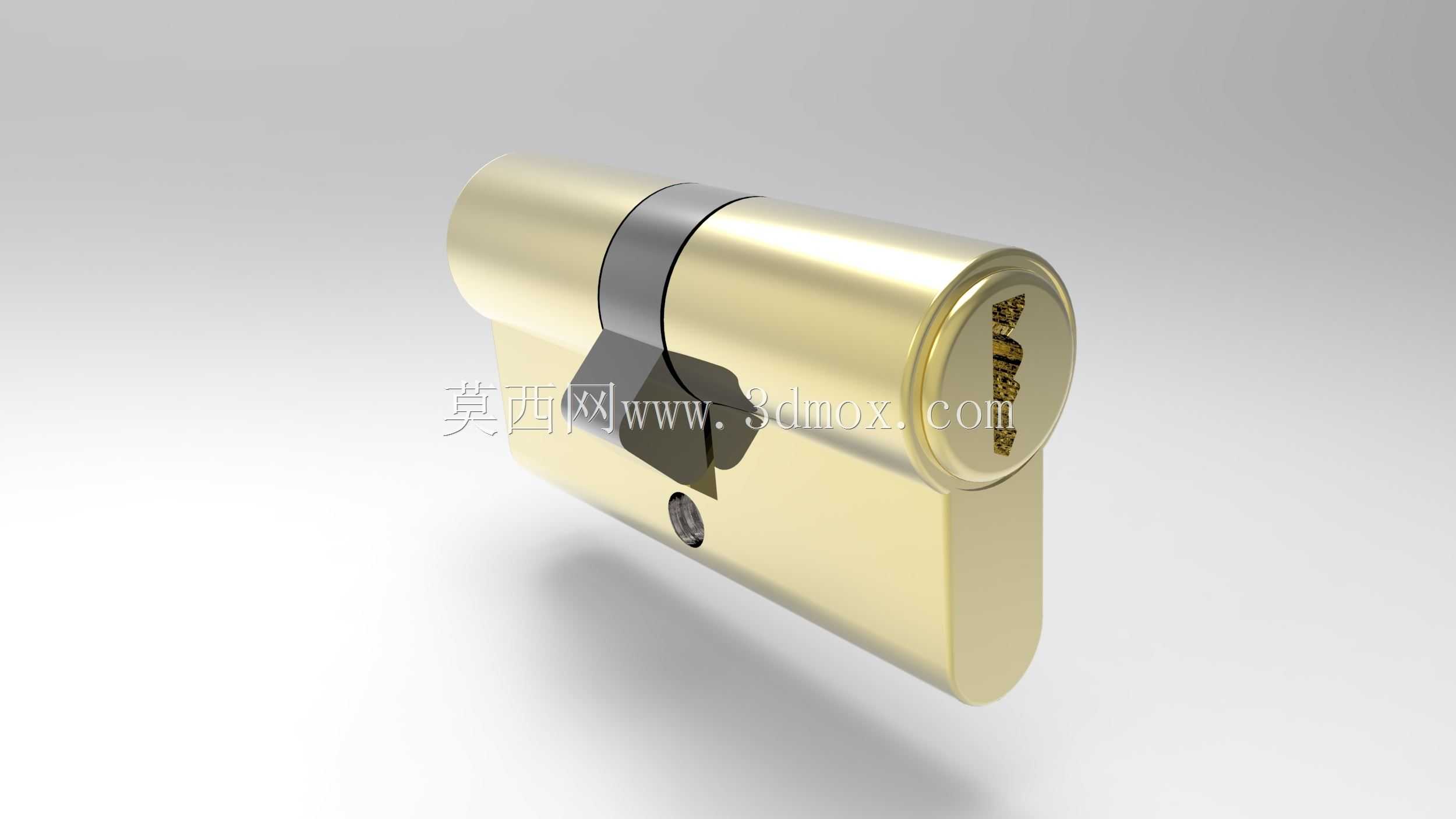

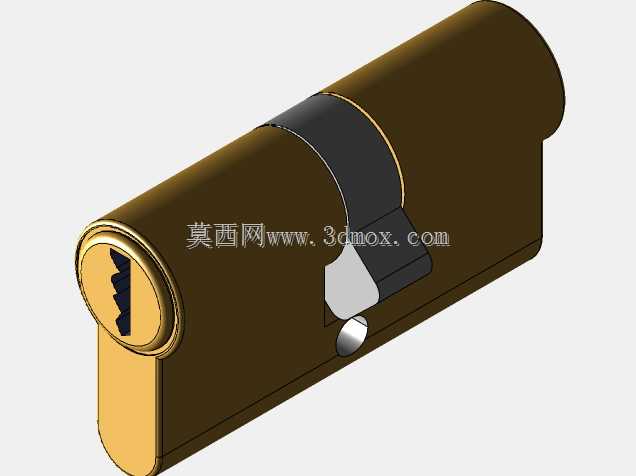

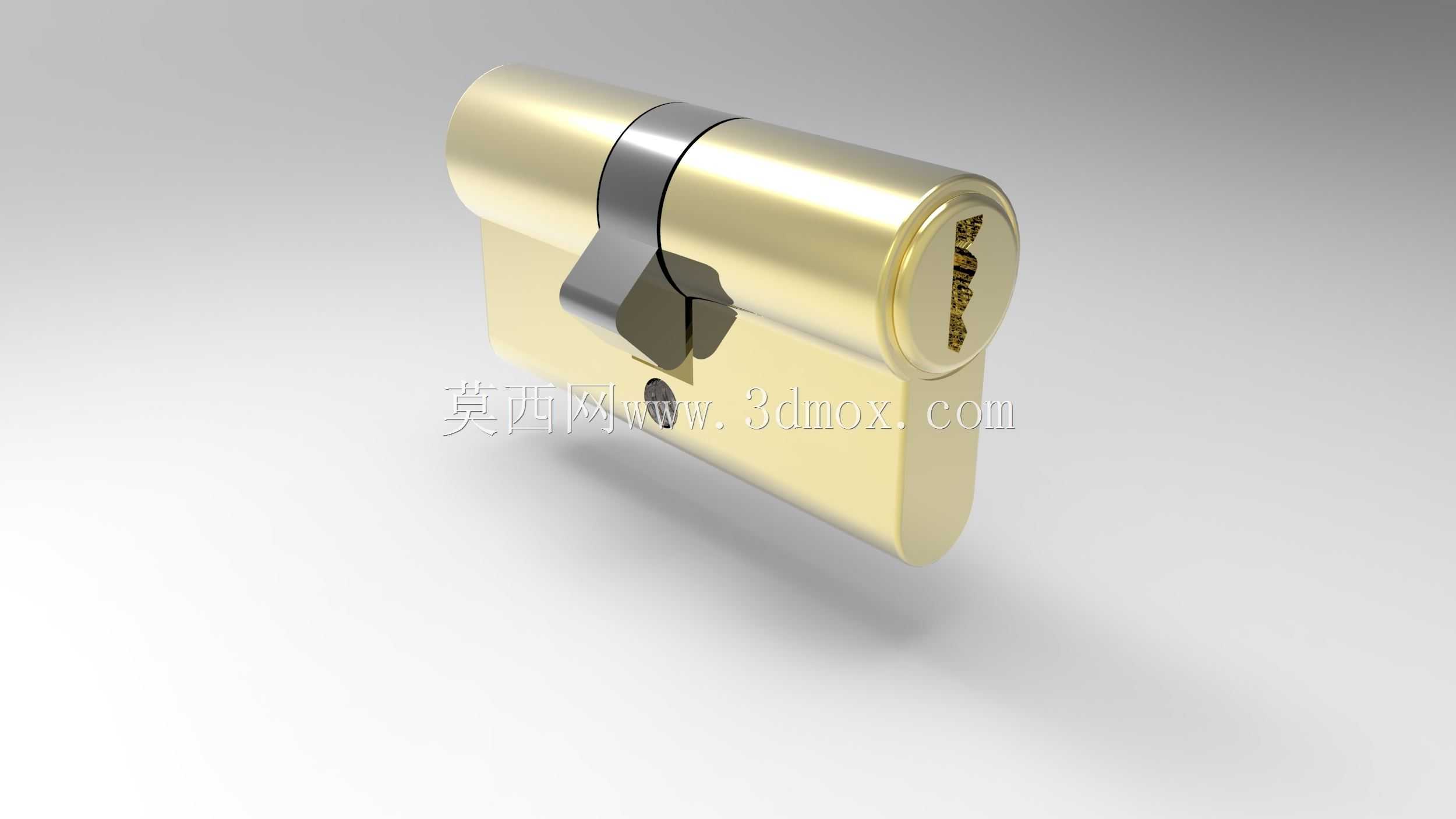

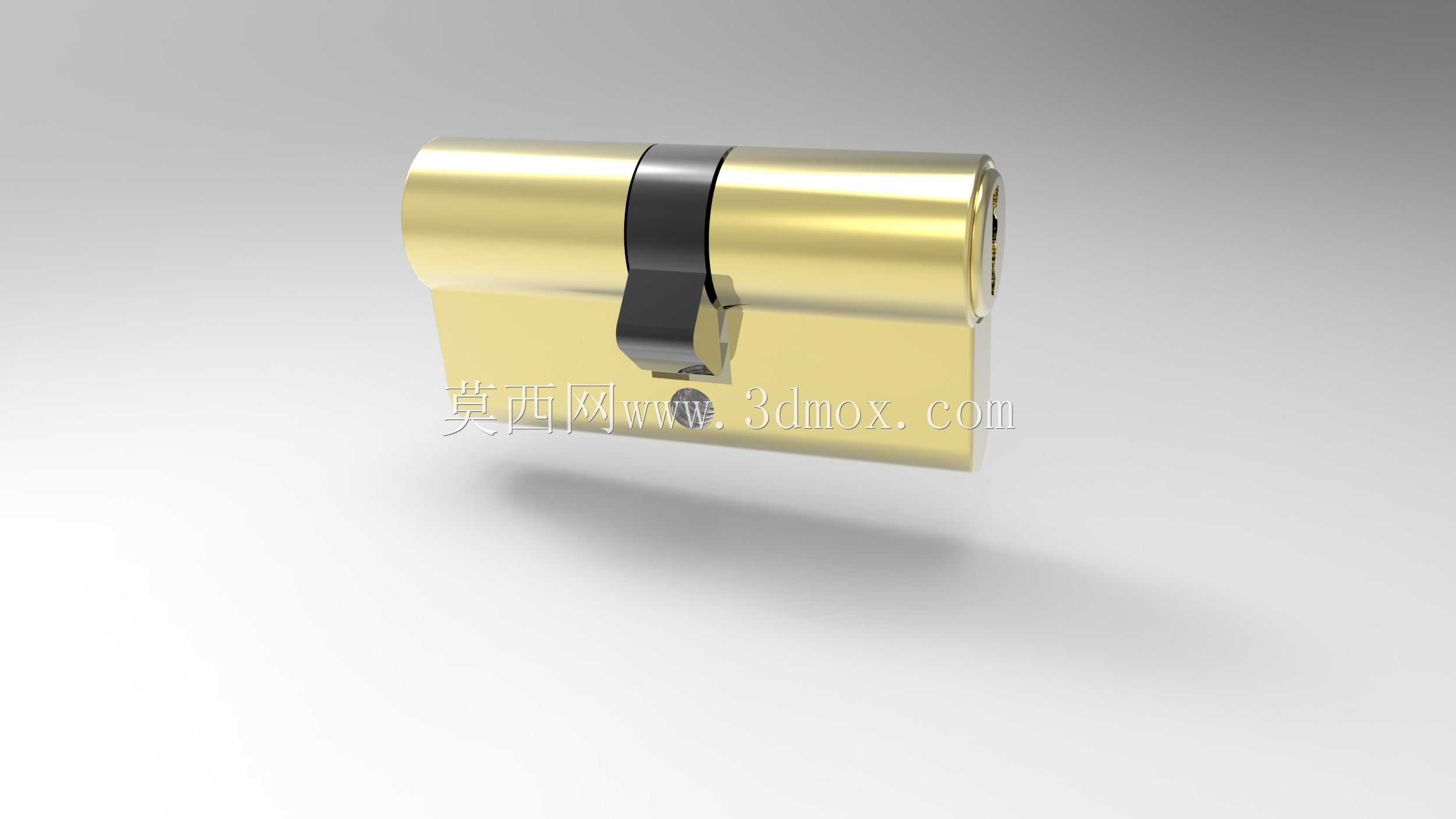

黄铜弹子式防盗锁芯结构三维设计

这款锁芯是民用入户门、室内木门、商用防火门等场景中配套门锁的核心安全部件，承担着门体启闭权限验证、防技术开启、防暴力破坏的核心功能，是整套门锁系统中决定安全等级的核心构件，直接关系到使用场景的人身与财产安全防护效果。从设计思路来看，这款锁芯采用经典的双排弹子错位排布结构，整体外壳采用黄铜一体切削成型，黄铜材质自身具备优异的自润滑特性与抗腐蚀能力，长期插拔钥匙不会出现过度磨损导致的卡位问题，同时金属质感的亮面抛光处理也能适配不同风格的门锁面板装饰需求。锁芯中部设置有与锁体传动拨块配合的联动拨片，当匹配的钥匙完全插入锁芯后，钥匙齿形会将不同长度的弹子全部顶推至锁芯转子与外壳的分界剪切面，此时转子可自由转动，通过拨片带动锁体内部的锁舌机构完成解锁动作；若插入非匹配钥匙，弹子会卡在转子与外壳之间，阻止转子转动，实现锁止防护。在外形尺寸与安装边界设计上，这款锁芯采用标准欧标葫芦型安装轮廓，整体为同轴圆柱主体搭配下部定位凸台的结构，圆柱主体直径适配市面绝大多数常规门锁的安装开孔尺寸，下部凸台带有固定螺丝孔位，安装时仅需将锁芯穿入门板与锁体的对应开孔，从门侧拧入固定螺丝即可完成定位，无需额外定制开孔，适配性覆盖市面上绝大多数厚度在40mm到100mm之间的常规门体。锁芯的钥匙插孔做了防异物堵塞的倒角导向设计，钥匙插入时可自动导正位置，避免斜插导致的弹子弯折损坏；锁芯两端的外壳边缘做了圆弧过渡处理，安装后不会突出门板表面刮蹭衣物，同时外露端面做了加厚处理，可抵御外力撬拧的暴力破坏。弹子组件采用硬度更高的铜合金材质，与黄铜外壳形成硬度差，长期使用磨损量极小，能保证上万次插拔仍保持精准的齿形匹配精度，不会出现钥匙卡顿、错位无法开锁的问题。锁芯中部的联动拨片采用居中对称设计，可适配左右不同开门方向的锁体安装需求，无需根据开门方向调整锁芯朝向，降低了安装调试的复杂度。
