直列四缸发动机曲轴高精度结构设计

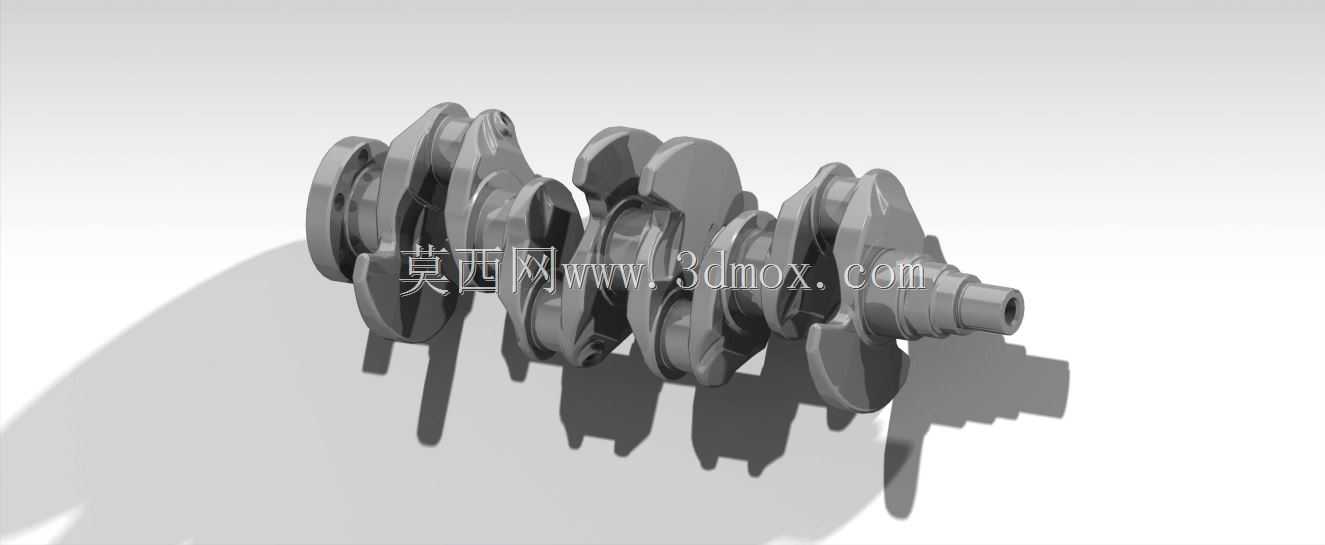

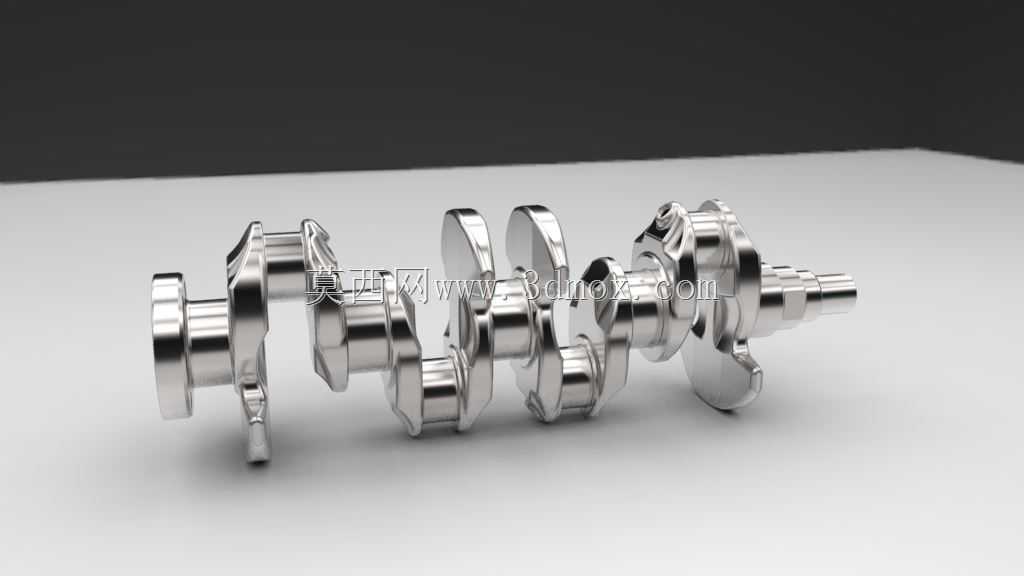

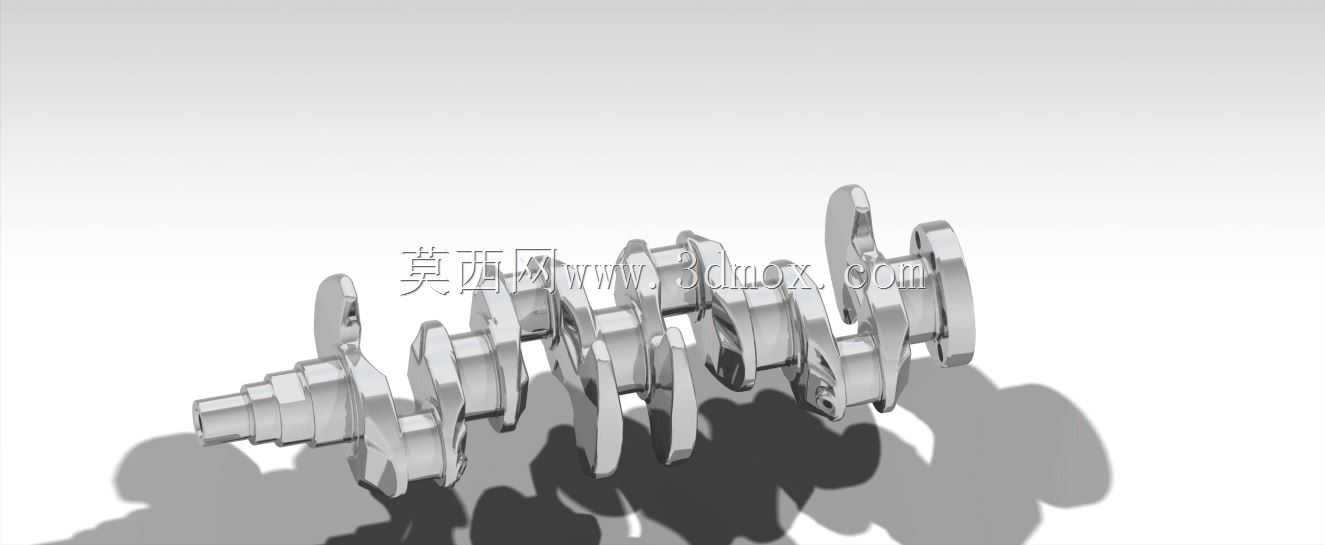

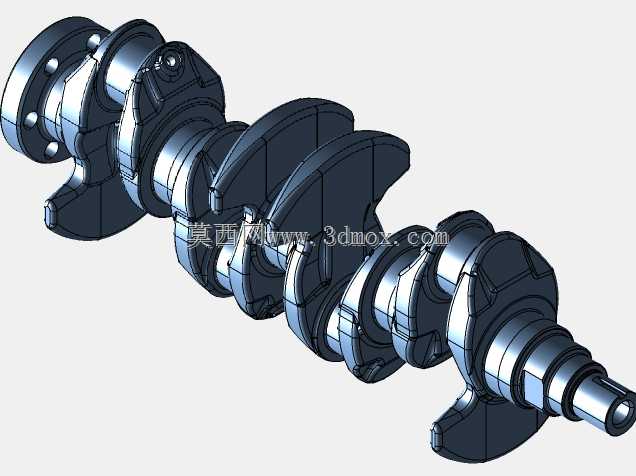

曲轴作为内燃机动力输出的核心承载部件，是整套曲柄连杆机构中完成能量转换、扭矩传递的关键结构，广泛应用于乘用车辆、小型工程机械、农用动力设备、固定式发电机组等搭载往复式内燃机的场景中，其结构合理性直接决定了动力单元的运转平顺性、输出效率与整机使用寿命。在实际动力运转过程中，曲轴需要承接活塞连杆组传递来的周期性爆发压力，将活塞的往复直线运动转化为自身的旋转运动，最终把动力输出给传动系统，同时还要驱动配气机构、机油泵、冷却水泵等发动机附属组件完成协同工作，全程承受交变弯曲载荷与扭转载荷的复合冲击，因此对结构强度、动平衡精度、轴颈配合精度都有着极高的设计要求。这款曲轴采用直列四缸全支撑结构设计，整体为整体锻造式成型方案，沿轴向依次排布前端动力输出轴颈、四道主轴颈、四道连杆轴颈以及对应的平衡配重块，相邻连杆轴颈按照180度相位角交错布置，完美匹配四缸发动机的点火做功顺序，能够有效抵消各缸往复运动产生的一阶、二阶惯性力，从结构根源上降低整机运转过程中的振动幅度。设计过程中充分考虑了实际安装的边界约束：主轴颈与缸体主轴承座的配合尺寸严格按照通用小排量动力单元的安装规范设定，轴颈表面预留了标准的润滑油道开孔，能够在运转过程中持续为轴承配合面输送压力润滑油，形成稳定的油膜降低摩擦损耗；连杆轴颈的圆角位置做了强化过渡处理，避免应力集中导致的疲劳断裂风险；每段连杆轴颈对应的平衡配重块经过精准的质量配平，在额定转速区间内能够将旋转惯性力的不平衡量控制在极低水平，减少运转过程中对主轴承的冲击载荷。前端轴颈设计有标准的键槽与螺纹安装位，可适配正时齿轮、皮带轮、启动电机齿圈等附属部件的安装，后端设置有飞轮连接法兰与油封配合轴颈，能够保证动力输出端的密封可靠性，避免机油渗漏问题。整体结构完全适配主流1.3L-2.0L排量的直列四缸水冷汽油机安装需求，各安装位的尺寸公差、形位公差都经过严谨校核，既能够满足高转速工况下的强度要求，也兼顾了量产加工的工艺可行性，可直接用于动力总成的结构验证、教学演示或者改装方案的结构参考。
