适配小型并联机器人的集成式真空吸附执行端

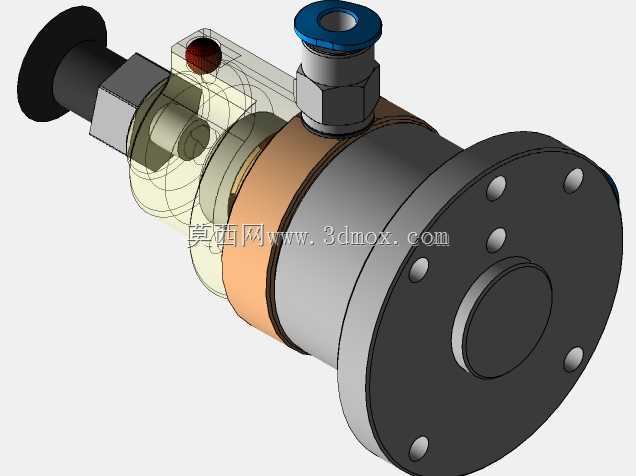

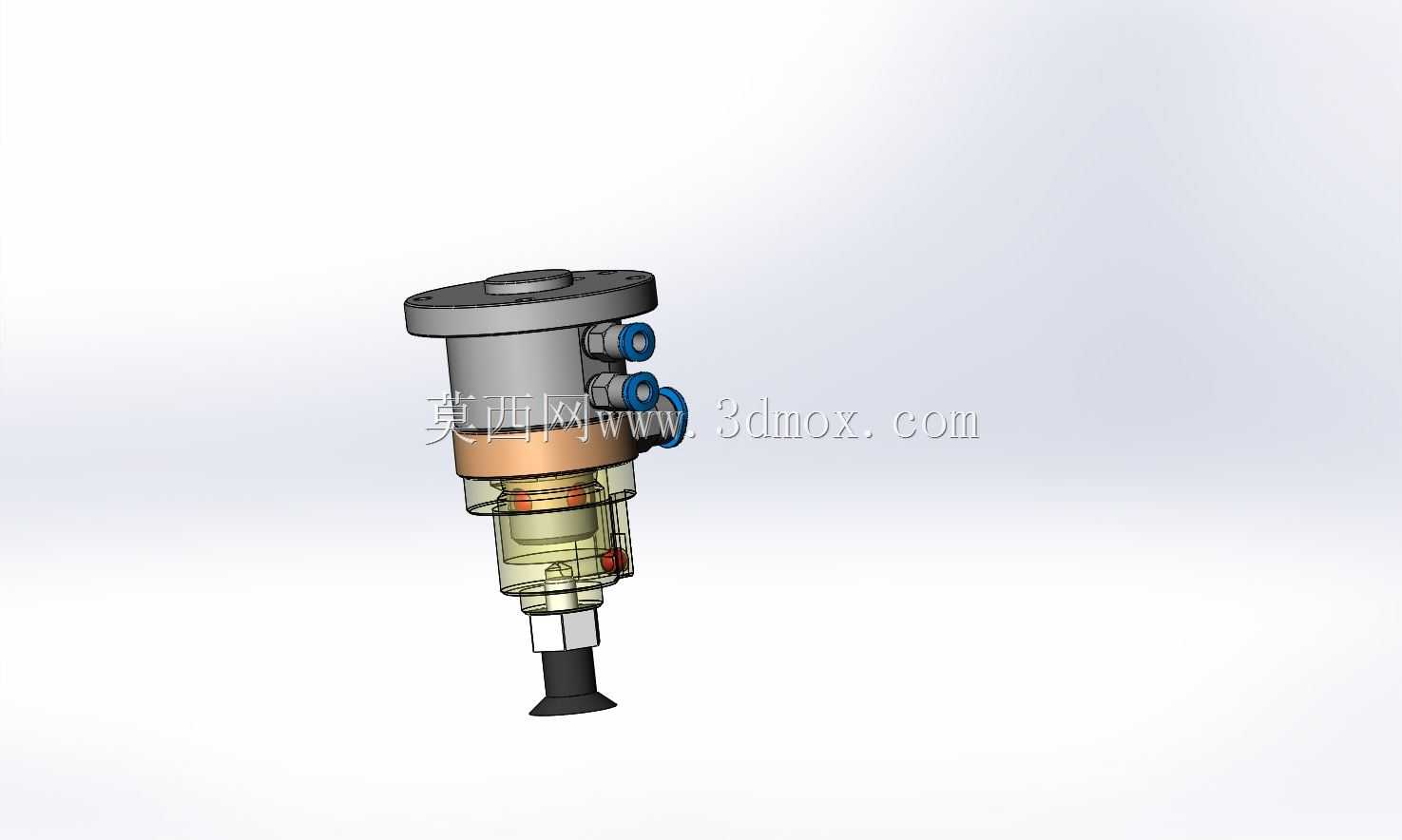

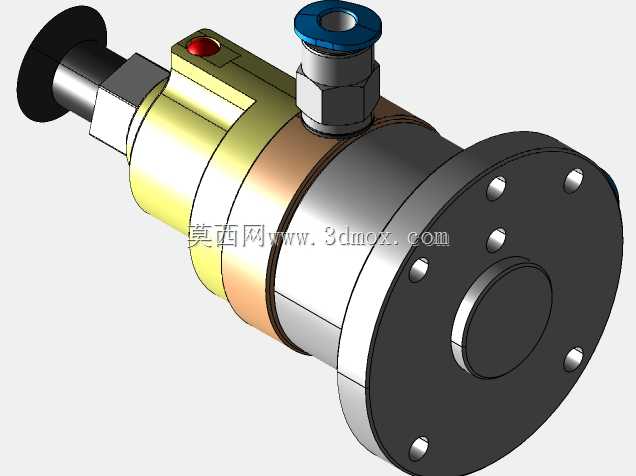

这款集成式真空吸附执行端，是专门面向小型高速并联机器人的作业场景开发的末端作业部件，主要应用在3C电子组装、食品轻包装分拣、小型医药耗材装箱、精密小件上下料等对节拍速度、安装空间有严苛要求的自动化产线环节，解决传统分体式真空发生器与吸盘布局零散、管路杂乱、占用末端负载冗余的痛点。在实际产线运行中，这类吸附执行端可以直接对接机器人末端法兰，无需额外搭建外置真空发生回路，就能完成对轻薄塑料件、纸质包装盒、小型金属冲压片、玻璃盖板等表面平整工件的快速拾取与转移，尤其适合节拍要求在每分钟百次以上的高速分拣工位，相比传统外置真空回路的方案，能大幅缩短真空建立的响应时间，提升抓取动作的稳定性。从功能特性来看，这款执行端将真空发生阀体、气路接口、缓冲导杆、密封腔体与吸盘接头完全集成在同一圆柱型壳体内，侧置的两个快插式气路接口分别对应正压吹气与负压吸气回路，可在释放工件时通过瞬时正压吹除吸盘表面附着的细微尘屑，避免长期作业后尘屑堆积导致的吸附力衰减；内部集成的真空发生单元采用多级文丘里结构，在常规工厂0.5MPa供气压力下就能达到足够的负压值，可稳定吸附重量在500g以内的平整工件，导杆部位内置的缓冲弹簧可以在接触工件时提供3-5mm的压缩行程，避免刚性接触压伤易碎工件表面，也能补偿机器人定位的微小误差。在设计思路上，这款部件完全围绕小型并联机器人的负载与安装边界做适配，整体采用同轴圆柱式布局，最大外径控制在40mm以内，整体长度不含吸盘的状态下不超过120mm，顶部法兰直接匹配小型delta机器人的标准末端安装孔位，无需额外制作转接板就能完成装配；外壳采用轻量化铝合金做主体结构，关键密封部位采用铜质衬套提升耐磨性能，下部透明视窗可以直接观察内部密封件的磨损状态，方便日常维护时快速判断故障点，吸盘接头采用标准快换结构，可以根据工件的尺寸、材质快速更换不同直径、不同材质的吸盘头，适配不同的作业需求。安装时只需要将顶部法兰与机器人末端锁付，连接两根对应功能的气管就能完成调试，不需要复杂的气路排布，能大幅缩减产线搭建的调试周期，同时紧凑的结构也能减少末端运动的转动惯量，让机器人高速运动时的轨迹精度更稳定，避免因为末端负载偏心导致的轨迹抖动问题，在狭小的作业空间内也能灵活完成拾取动作，不会和周边工装夹具产生运动干涉。
