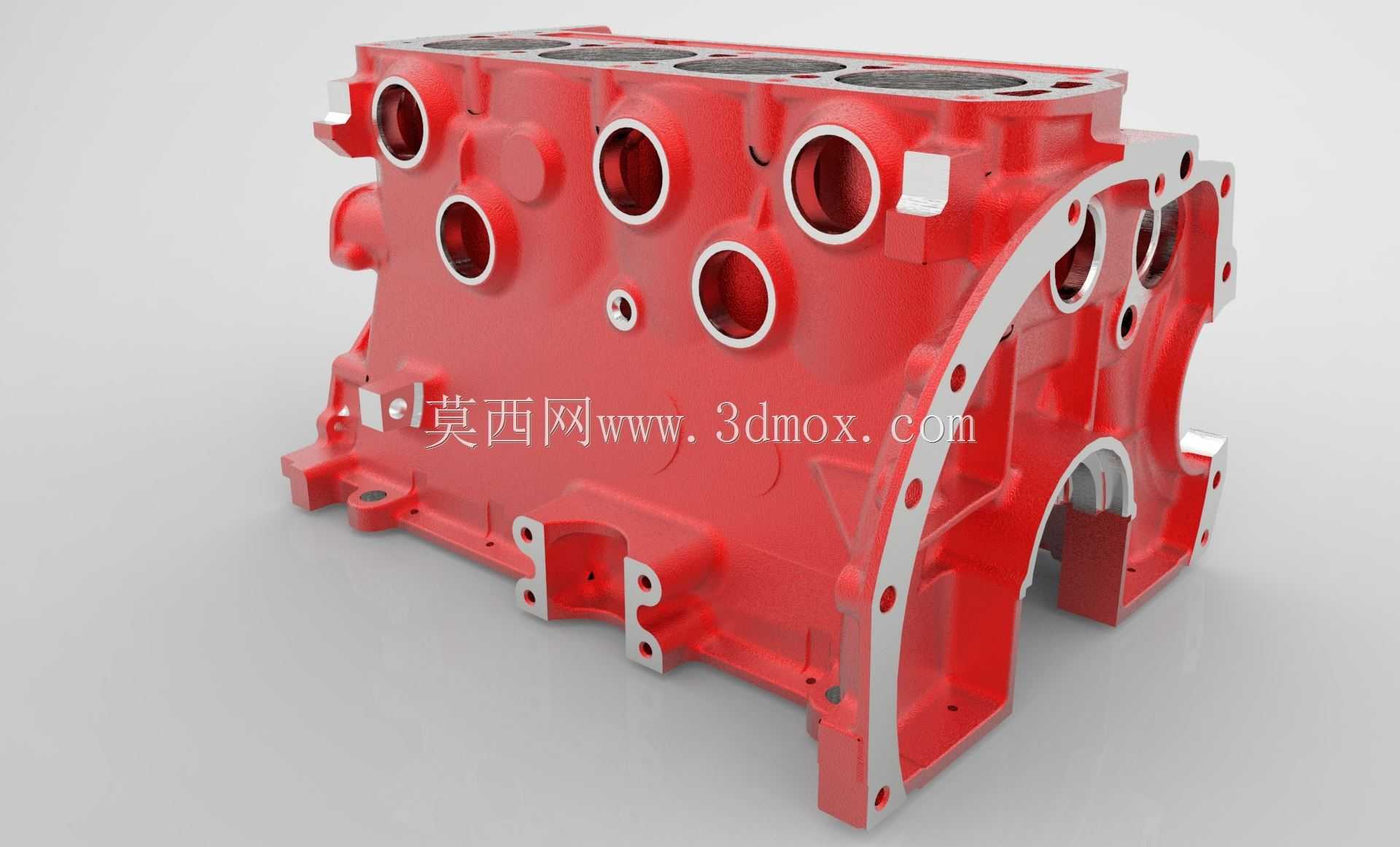

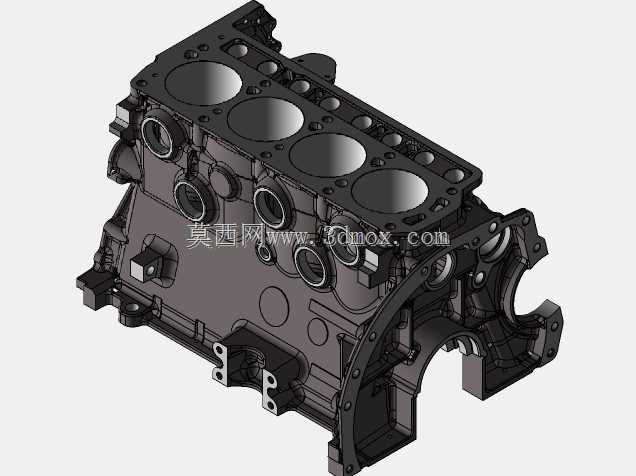

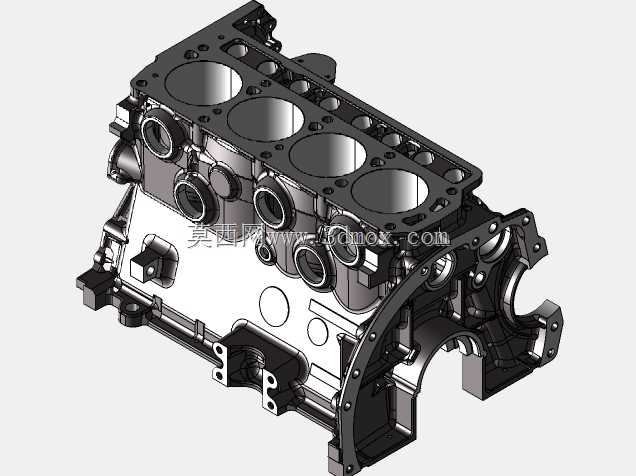

直列四缸水冷发动机气缸体结构设计

这款直列四缸气缸体是内燃机的核心承载基体，在乘用车、轻型商用车的动力总成中承担核心支撑作用，是发动机所有运动副、辅助系统的安装基准，直接决定动力单元的运行稳定性与服役寿命。从实际应用场景来看，这类缸体主要适配1.5L-2.0L排量的民用燃油动力单元，覆盖家用轿车、城市SUV、轻型货运车辆的动力配置需求，同时也可作为小型工程机械、固定式发电机组的动力基体使用，能够承受高转速往复运动带来的交变载荷，兼顾轻量化与结构强度的平衡。在实际使用过程中，气缸体需要为活塞往复运动提供精准的导向基准，同时集成冷却水道、润滑油道结构，承接燃烧做功产生的高温高压冲击，还要承载曲轴连杆机构的往复惯性力，因此结构设计上需要兼顾刚性、散热能力与NVH性能。从设计思路来看，这款缸体采用主流的龙门式结构布局，四个气缸沿曲轴轴线方向等距排布，缸筒周边设计有连续的冷却水流腔，能够在发动机运行时让冷却液持续包裹缸筒外壁，快速带走燃烧过程产生的多余热量，避免缸筒过热导致的润滑失效、部件变形问题。主轴承座采用分体式设计，配合加强筋结构提升曲轴安装位置的结构刚性，能够有效抑制高转速下的曲轴振动，降低动力运行的噪音传递。缸体侧面集成了机油泵、水泵、正时机构的安装定位面，所有外接附件的安装孔位都设计有对应的加强凸台，避免附件安装后长期振动导致的安装面开裂问题。油道与水道的走向经过优化，在保证最小壁厚要求的前提下尽可能缩小缸体整体体积，降低动力单元的整体重量，适配整车轻量化的设计需求。从安装边界来看，这款缸体的顶面为气缸盖安装面，设计有均匀排布的螺栓孔与定位销孔，能够保证缸盖与缸体的密封压力均匀分布，避免燃烧室漏气、冷却液渗漏问题；底面为油底壳安装面，带有对应的密封槽结构，能够保证曲轴箱的密封性能；前端面与后端面分别设计有正时罩壳、飞轮壳的安装定位结构，侧面预留了机油滤清器、启动电机、各类传感器的安装接口，所有安装面的平面度、孔位同轴度都满足量产装配的公差要求，能够直接适配同系列发动机的全套配套部件，不需要额外进行结构修改即可完成整机装配。
