双缸往复式蒸汽动力装置结构设计

这款双缸往复式蒸汽动力装置，是经典外燃式热能转换机械的具象化结构设计，核心应用场景覆盖早期工业动力配套、教学演示教具制作、小型复古动力装置改装以及机械原理科普展陈领域。在实际工业应用场景中，这类双缸结构相比单缸蒸汽机，能够有效抵消单缸往复运动产生的惯性冲击，让动力输出的扭矩曲线更平缓，大幅降低运转过程中的振动幅度，既可以作为小型工厂生产线的辅助动力源，驱动低速输送、轻载冲压类工位作业，也能适配小型船舶、复古机车的动力改装需求，在低转速工况下提供稳定的大扭矩输出，适配不需要高转速但需要强起步牵引力的作业场景。

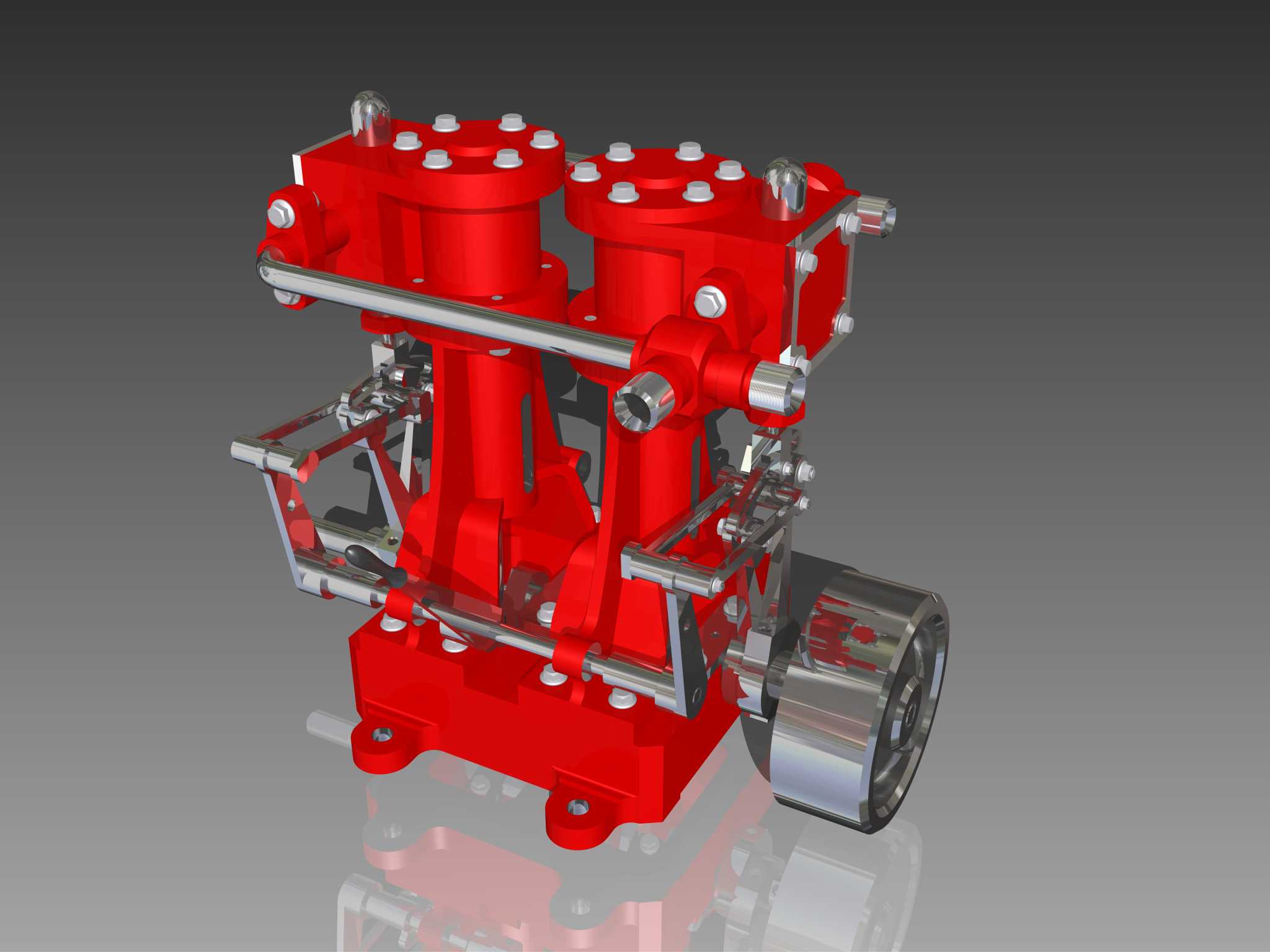

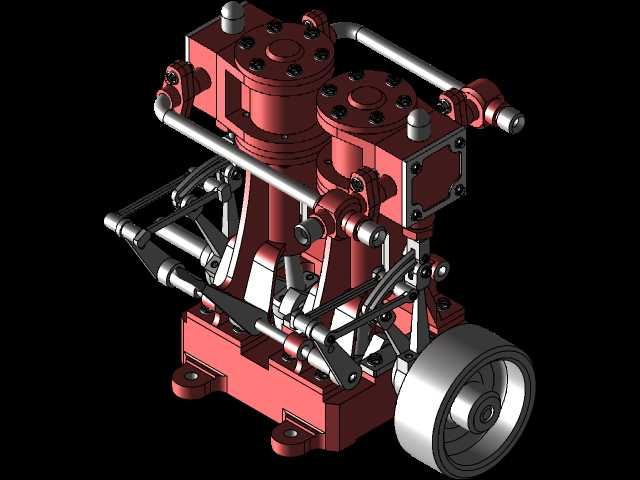

从产品功能特性来看，该装置采用对称式双缸布局，两个气缸的曲柄相位呈90度错开，能够保证无论曲轴转动到任何角度，至少有一个气缸处于做功冲程，彻底解决单缸蒸汽机死点位置无法自启动的问题，不需要额外设置启动辅助结构就能实现自主点火启动。装置上部设置独立的双气缸阀组结构，配气机构采用外置侧置设计，能够精准控制蒸汽的进排气时序，让高压蒸汽能够按照设定节奏进入气缸推动活塞往复运动，再通过连杆结构将活塞的直线往复运动转化为曲轴的旋转运动，末端搭配的飞轮结构能够储存做功冲程的多余动能，带动曲轴顺利越过排气、进气的非做功冲程，让整个运转过程更连贯平顺。外露的管路结构采用一体化弯折成型设计，减少管路接头数量，降低高压蒸汽工作状态下的泄漏风险，两侧的红色阀组壳体既承担内部配气构件的防护作用，也能作为安装定位基准，方便后期维护时快速拆解检修配气组件。

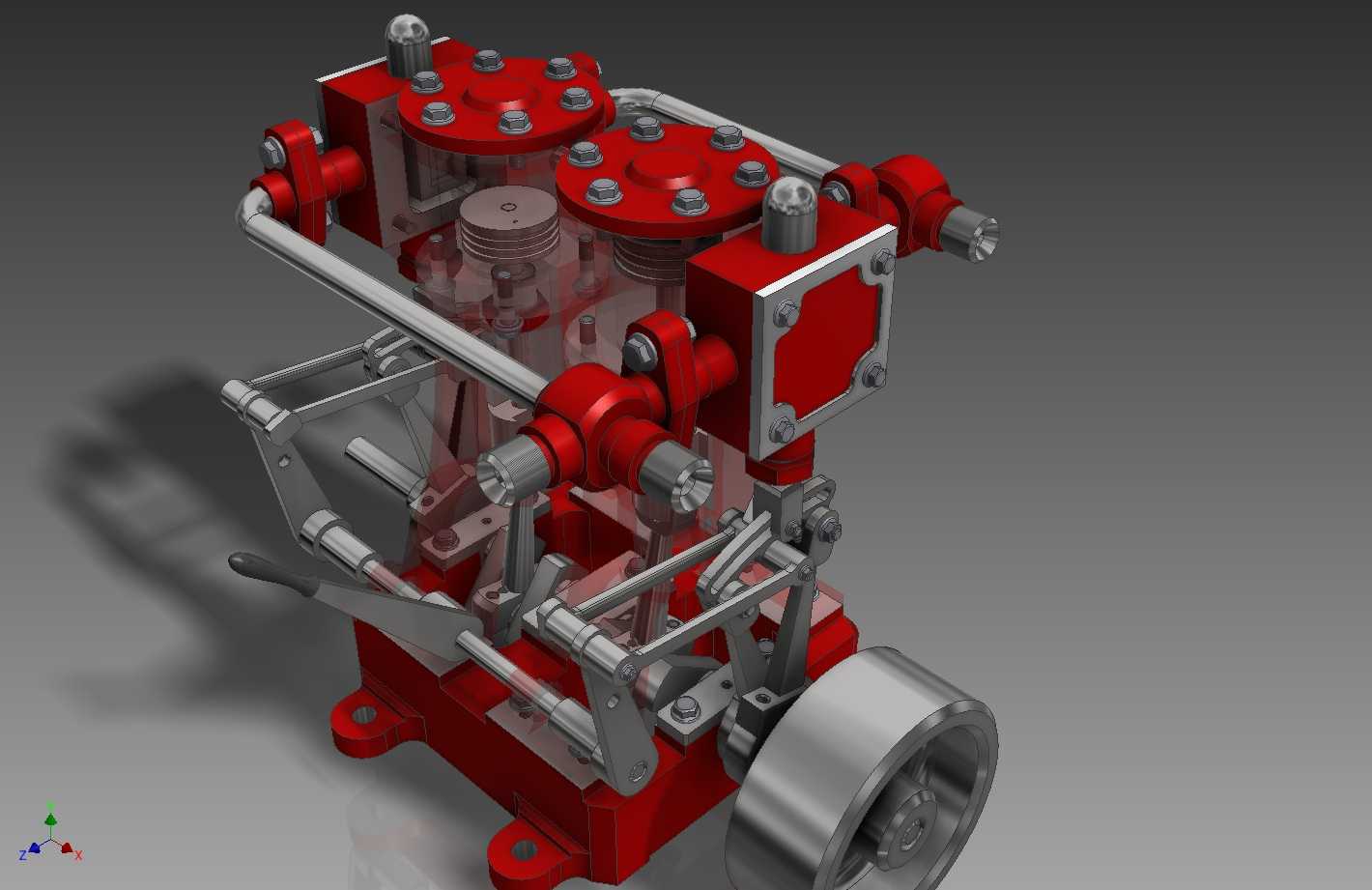

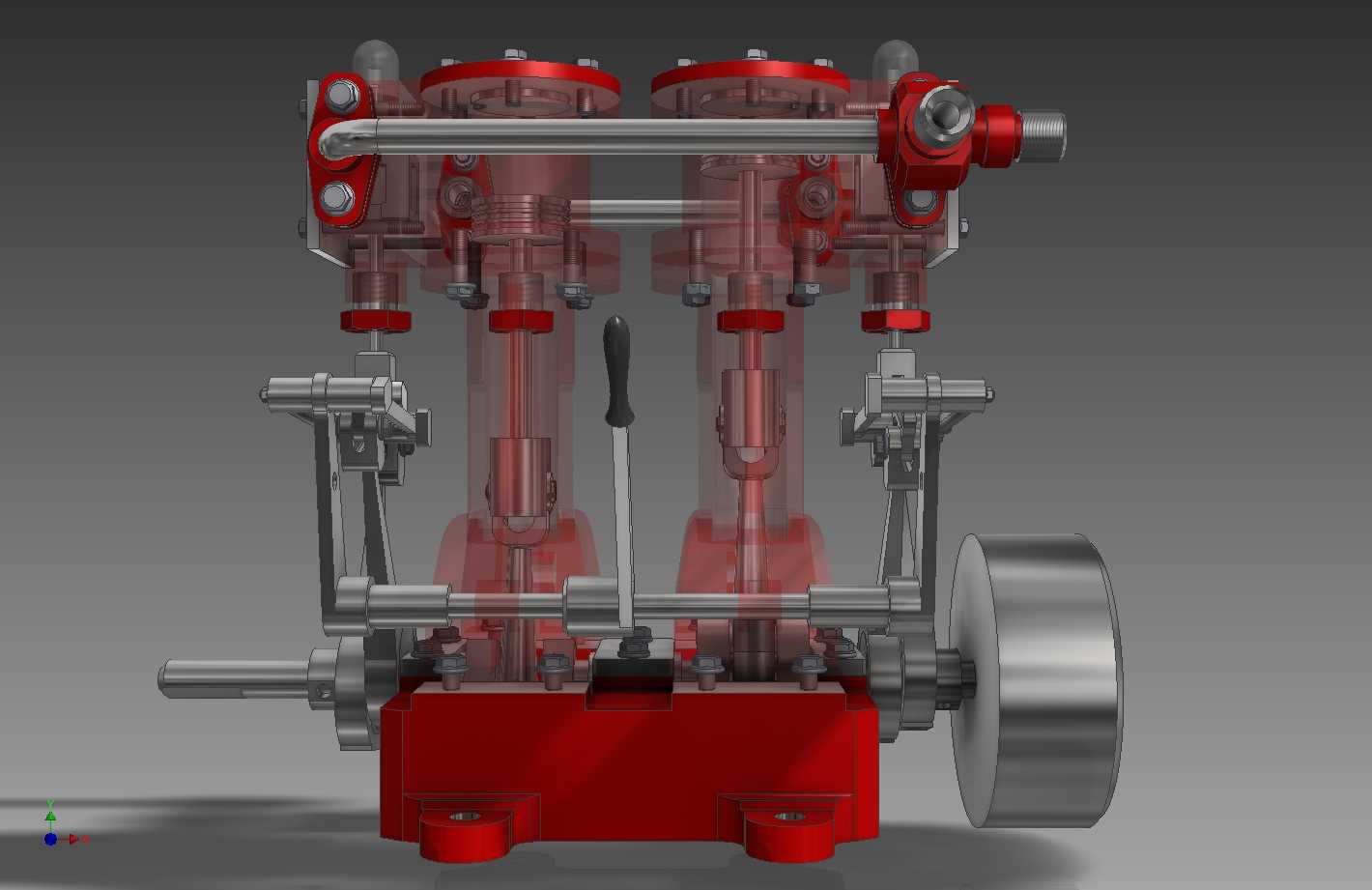

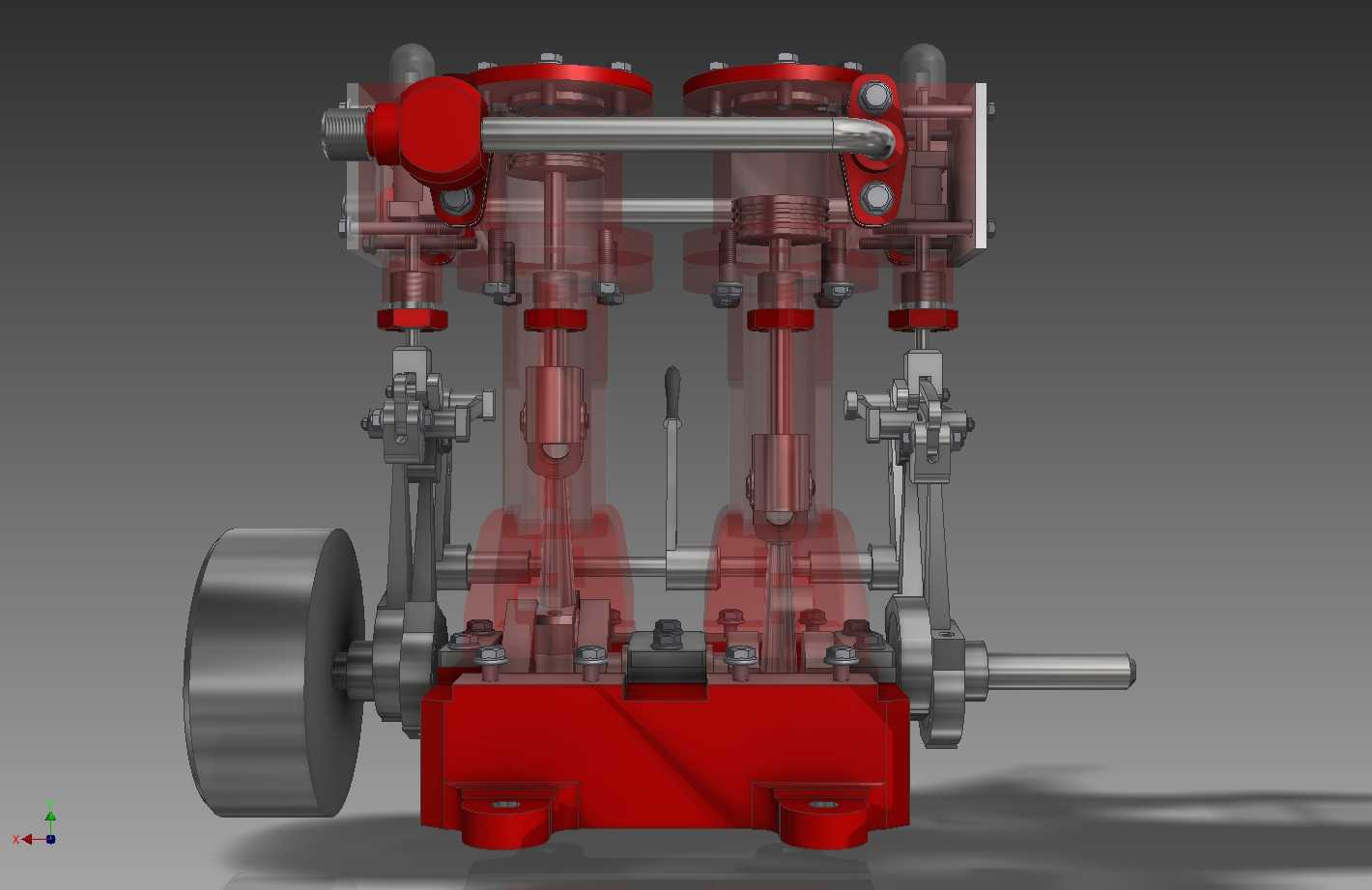

在设计思路层面，这款装置优先兼顾了结构可视性与运转可靠性，气缸部分采用半透明可视化设计，能够直观观察到内部活塞的往复运动状态，适配教学演示场景下的原理展示需求，不需要拆解设备就能让观察者清晰理解蒸汽做功的完整流程。底座采用一体化厚重铸铁式结构设计，下部预留了四个对称的安装固定孔位，能够通过螺栓将整个装置牢固固定在安装基座上，抵消高速往复运动产生的振动偏移，安装边界预留了足够的管路接入空间，侧面的动力输出轴伸出长度适配常规联轴器的安装尺寸，不需要额外改装就能对接后续的动力传输组件。整体外形采用紧凑式对称布局，横向宽度控制在适配小型工作台安装的尺寸范围内，纵向高度预留了阀组操作的手部空间，日常维护时不需要完全拆解整机，就能完成注油、密封件更换、配气间隙调整等常规保养操作，兼顾了结构展示性与实际使用的维护便捷性。
