Whippet 10cc RC船用发动机

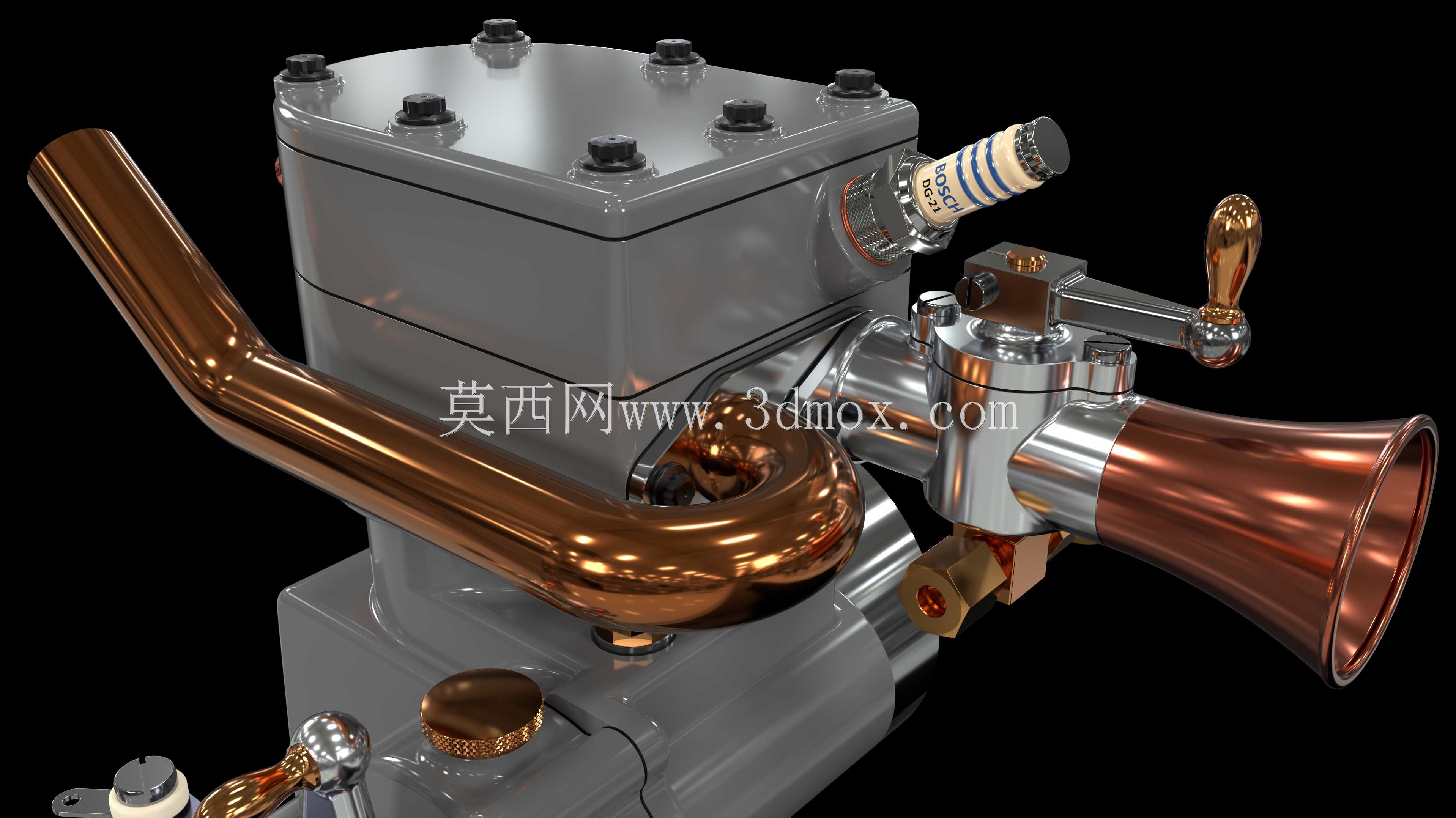

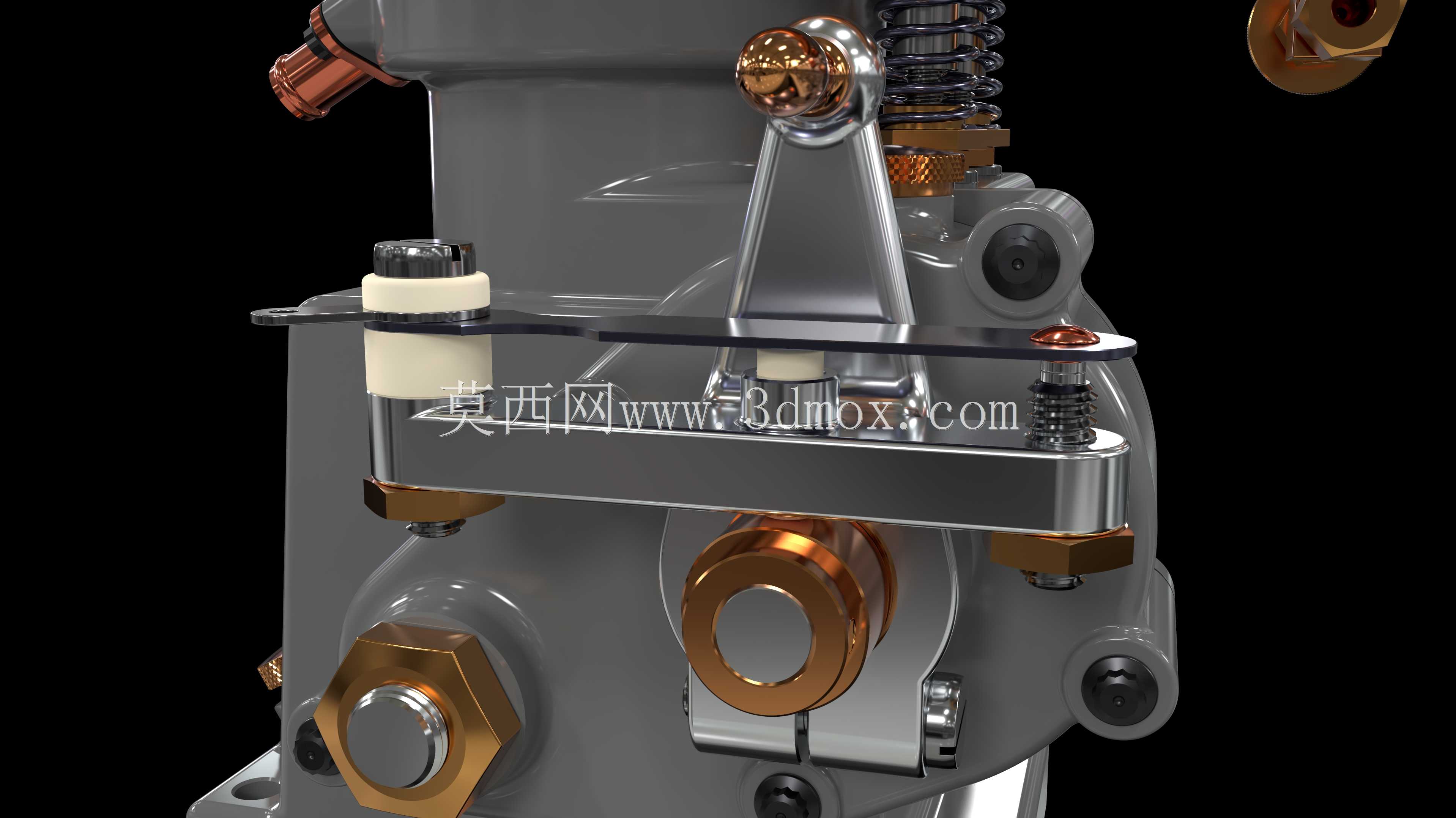

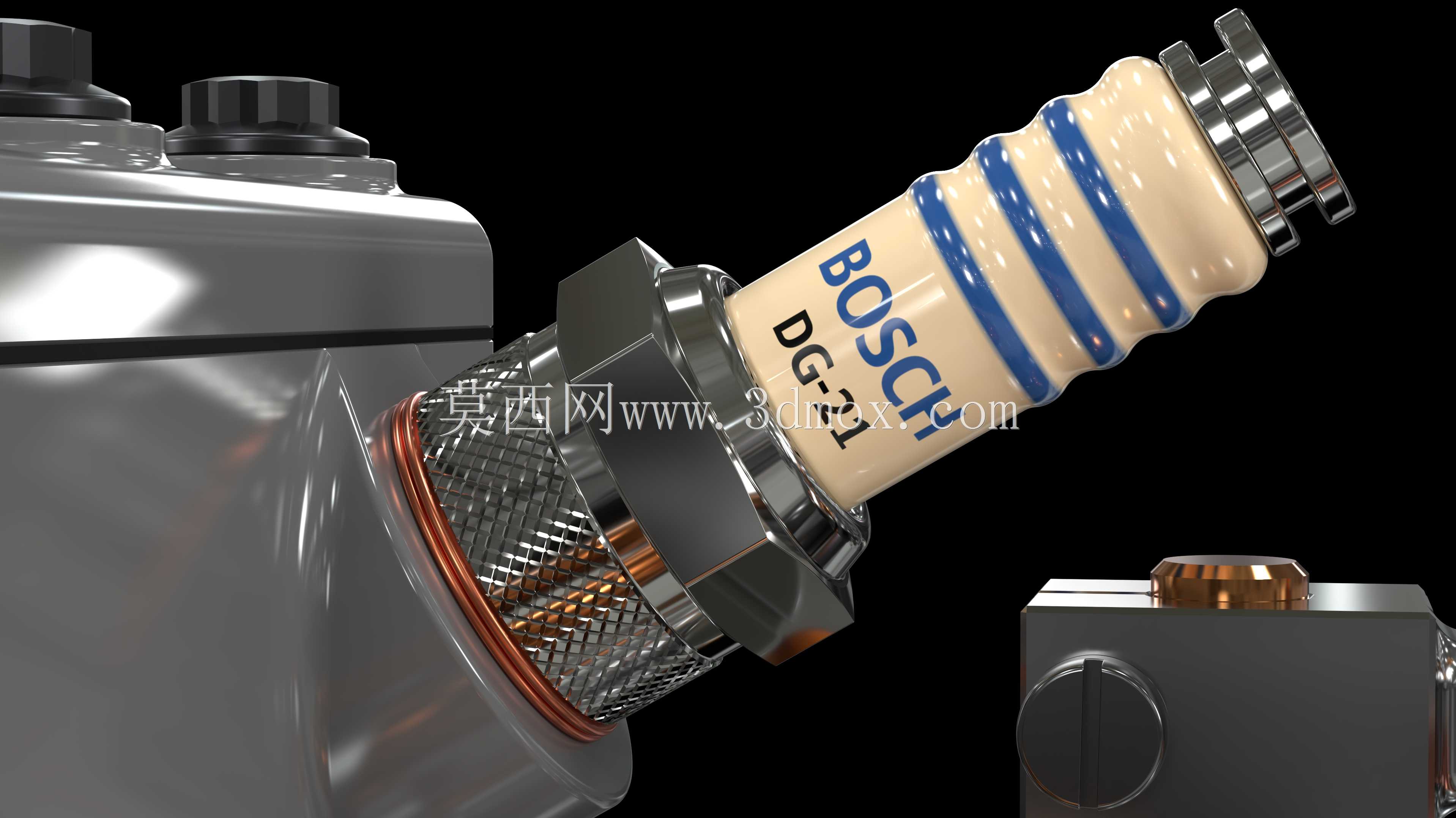

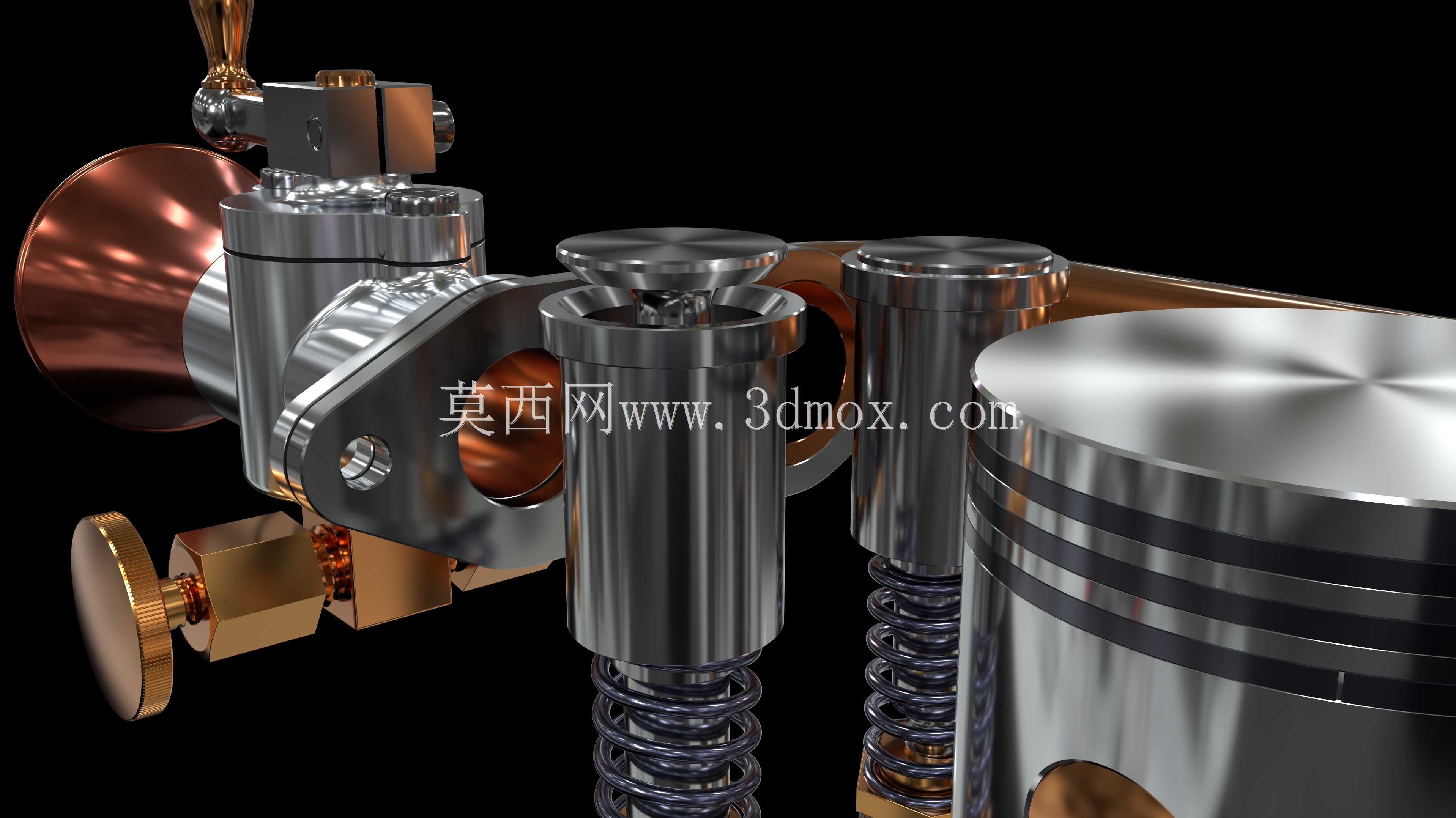

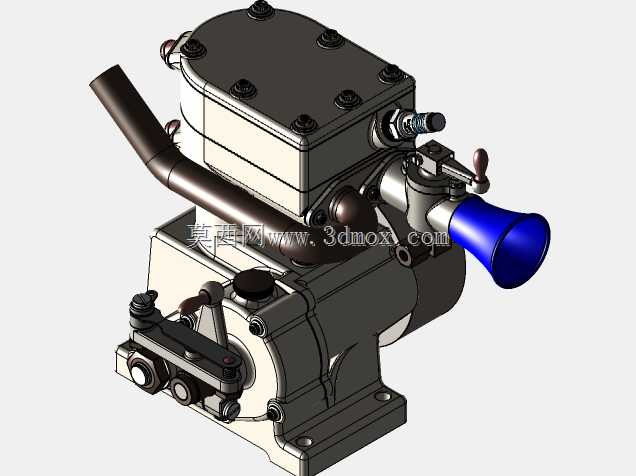

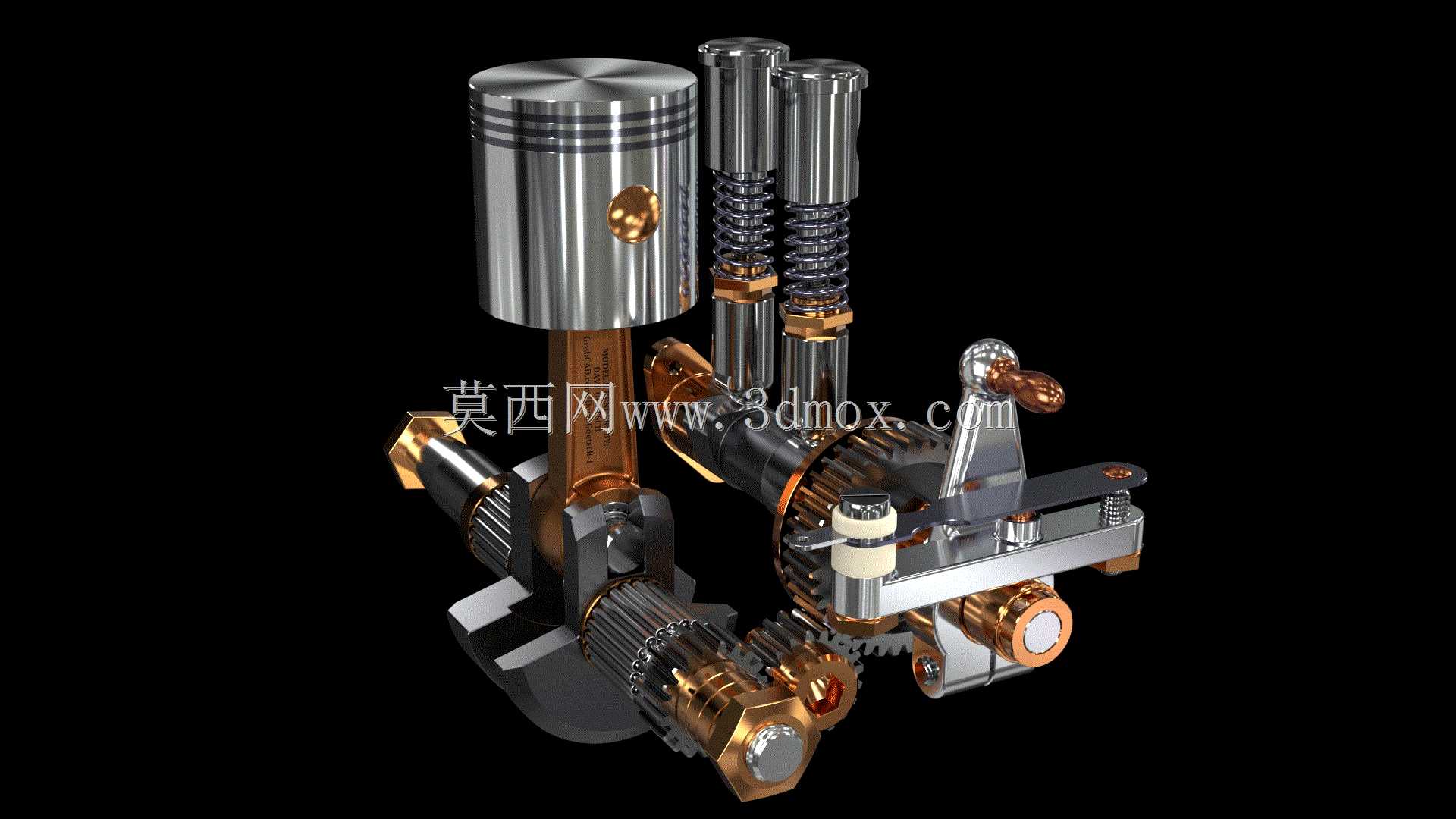

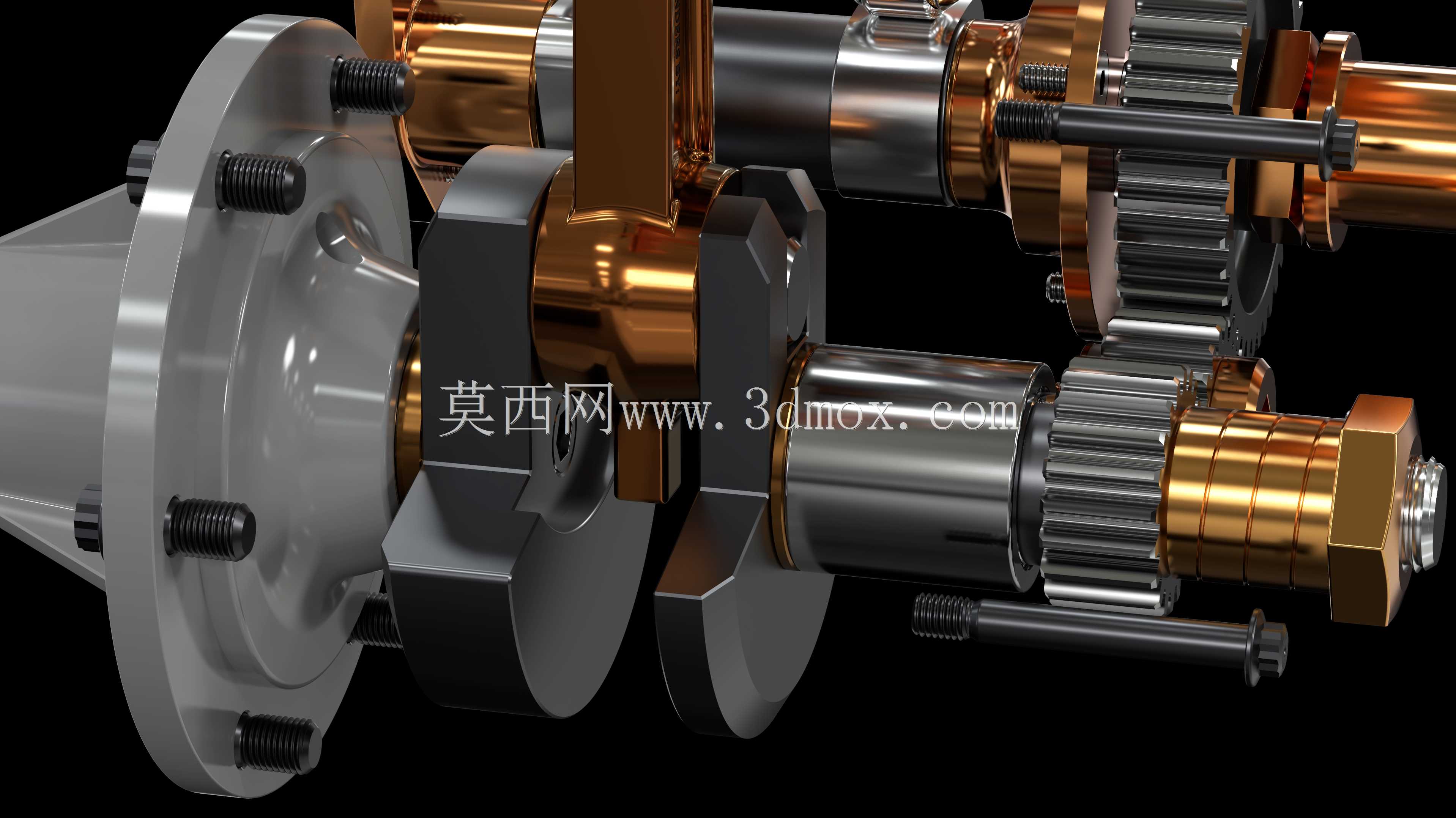

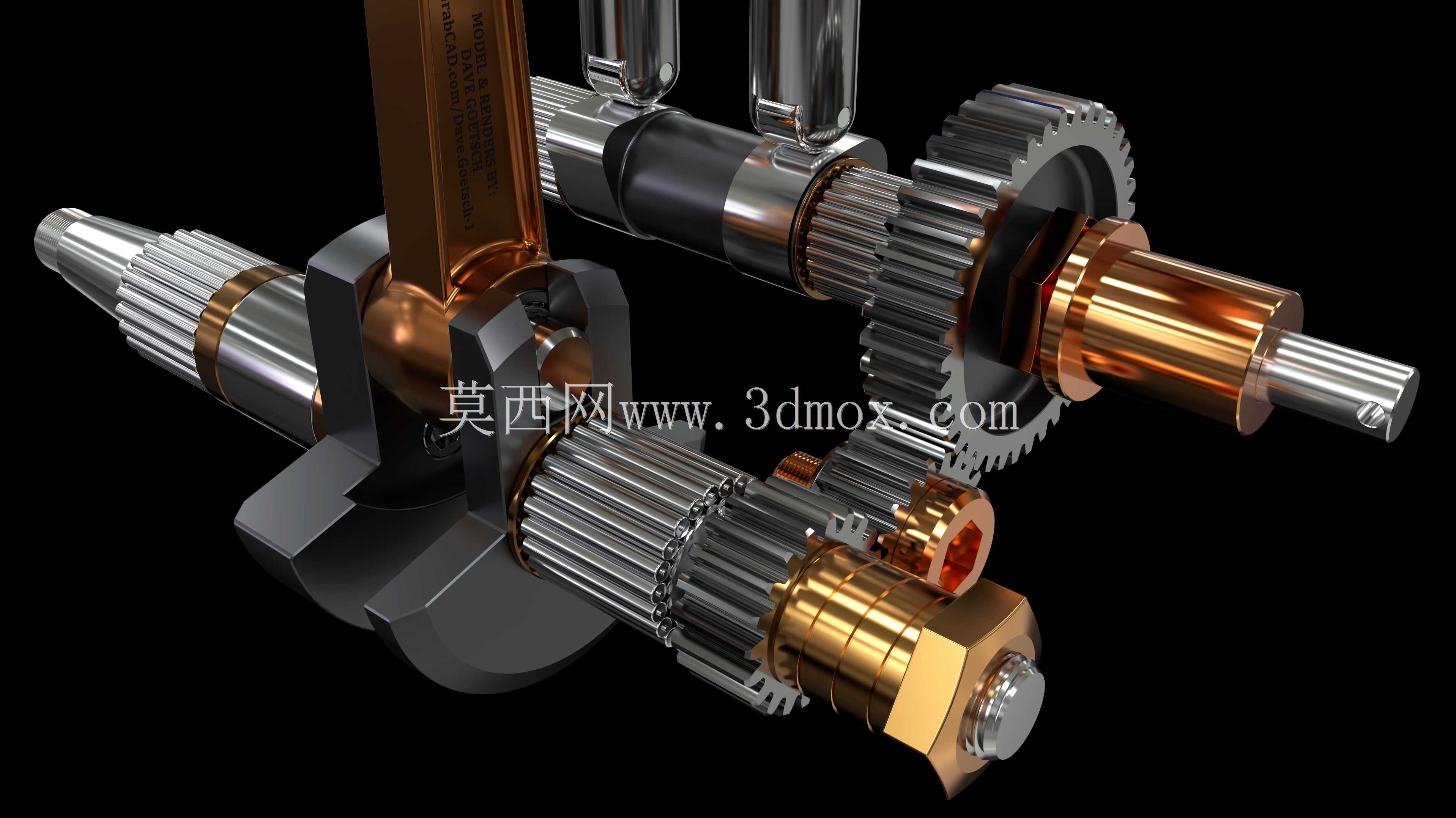

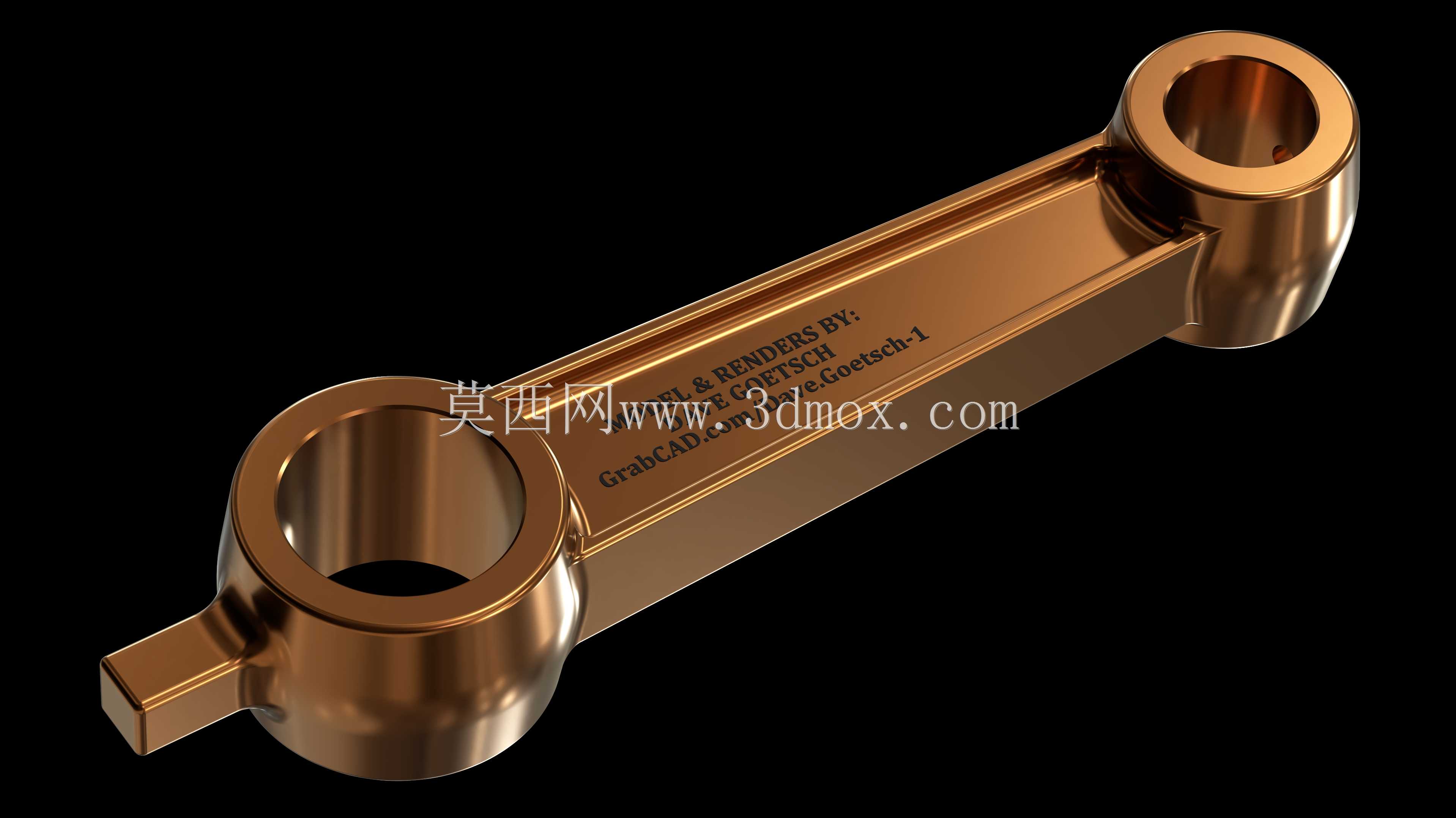

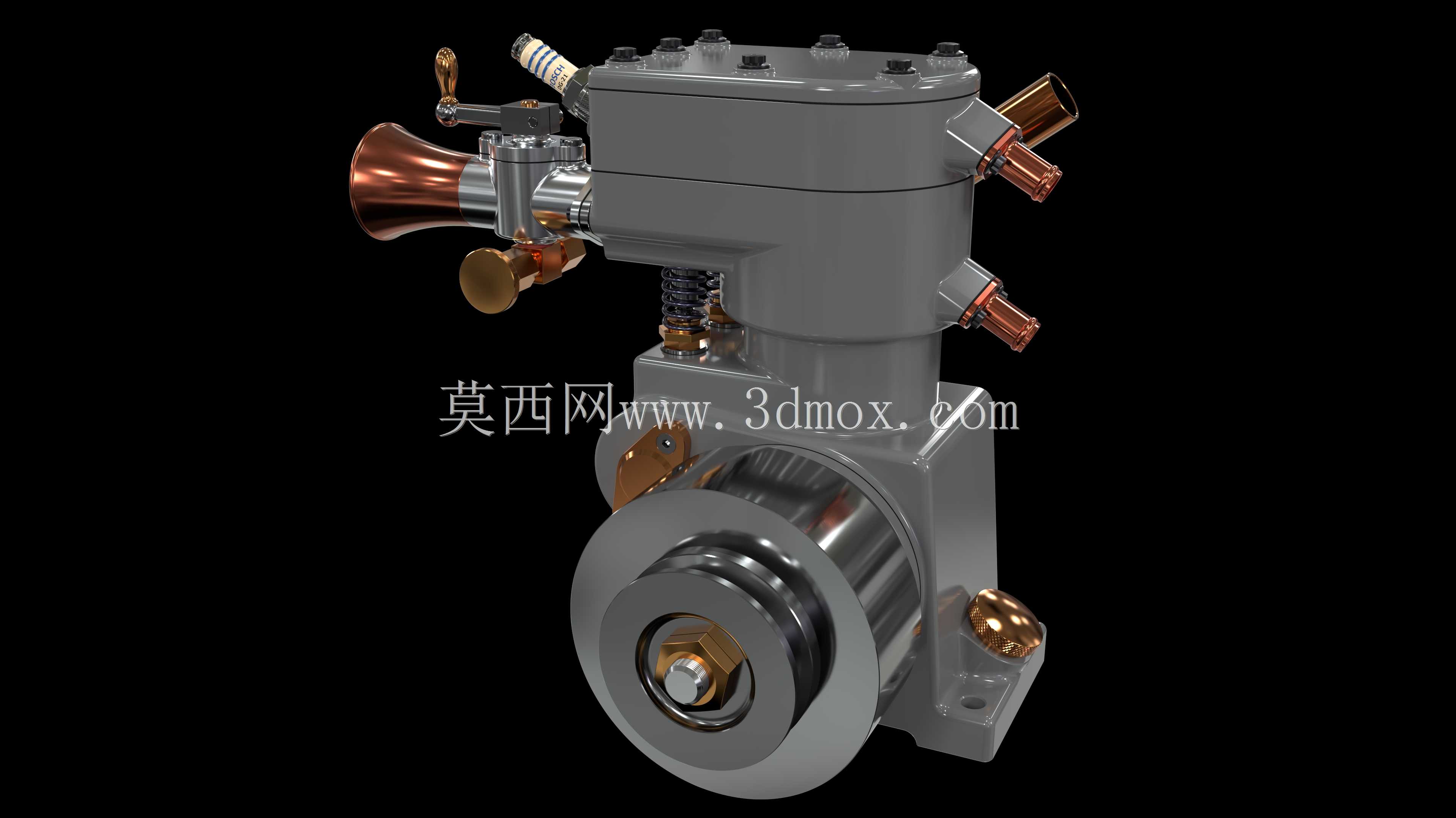

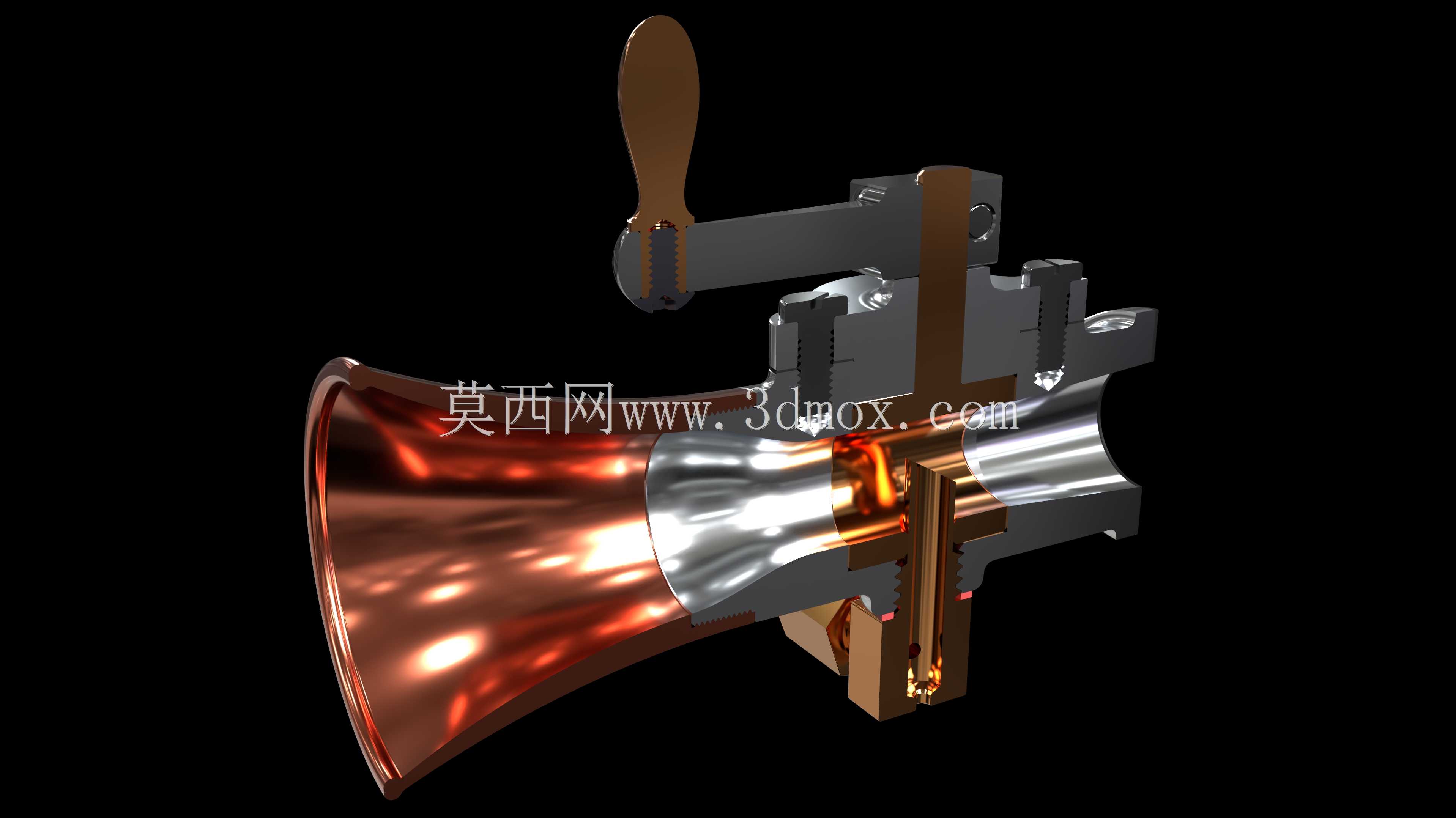

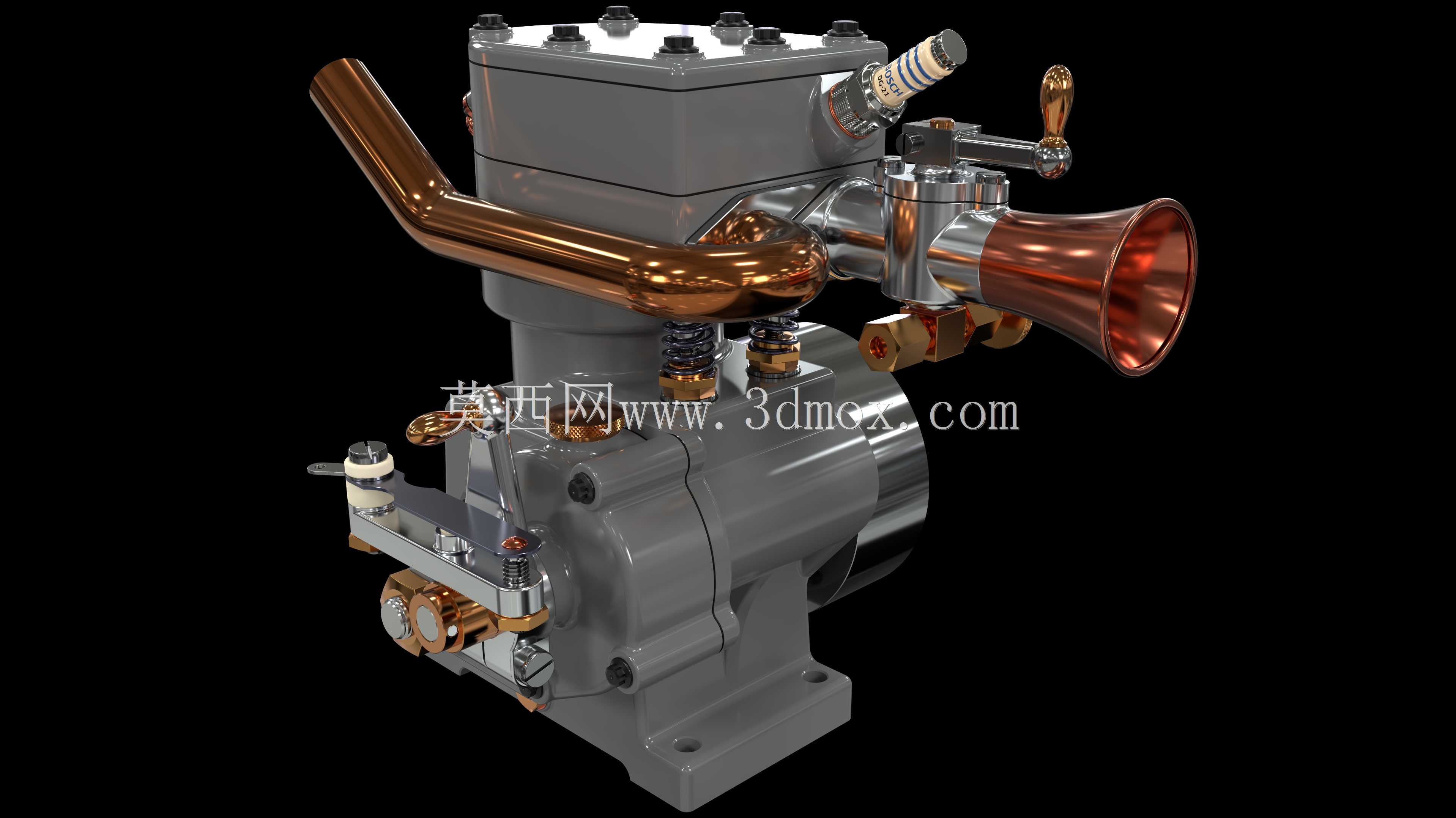

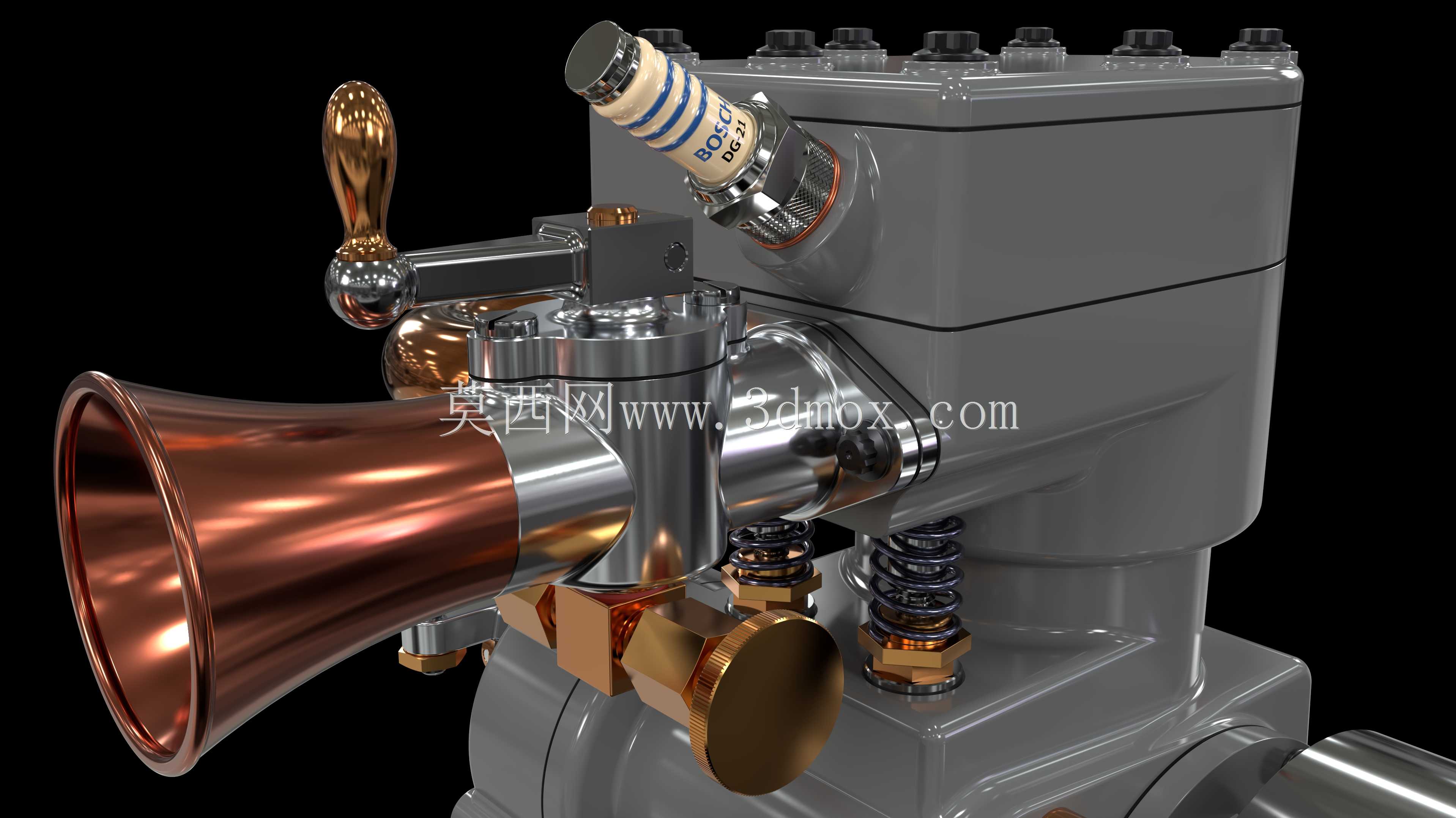

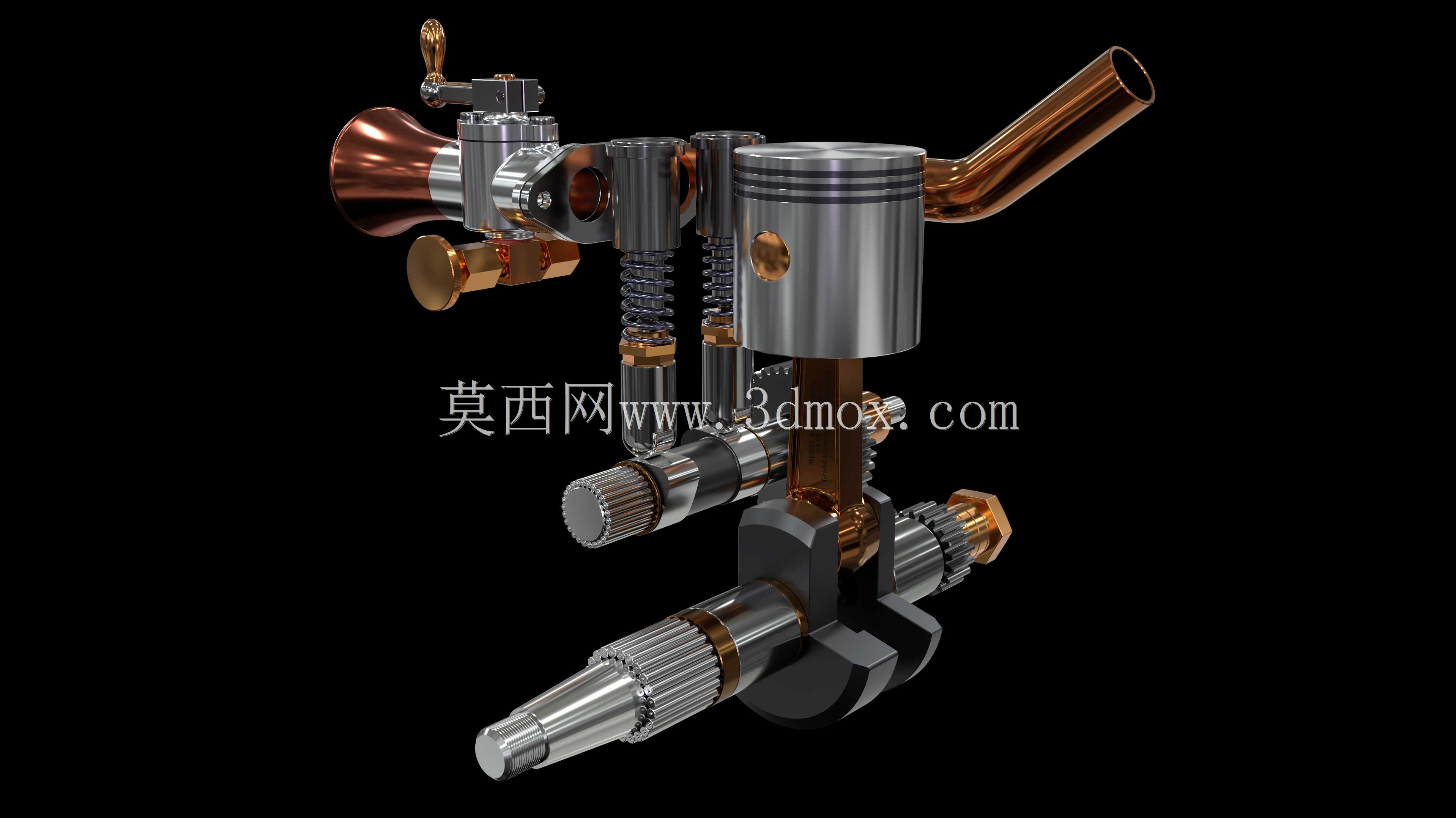

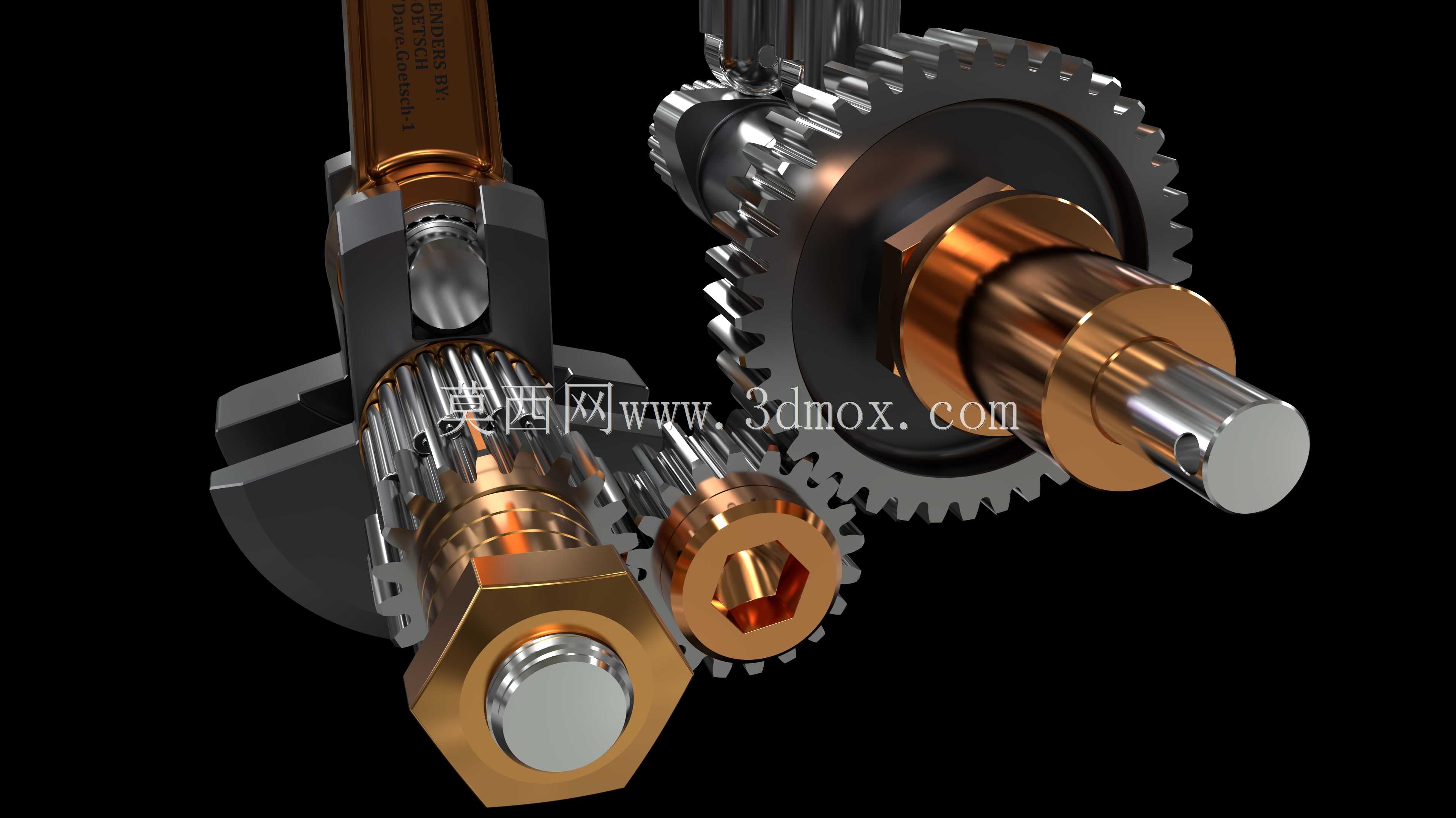

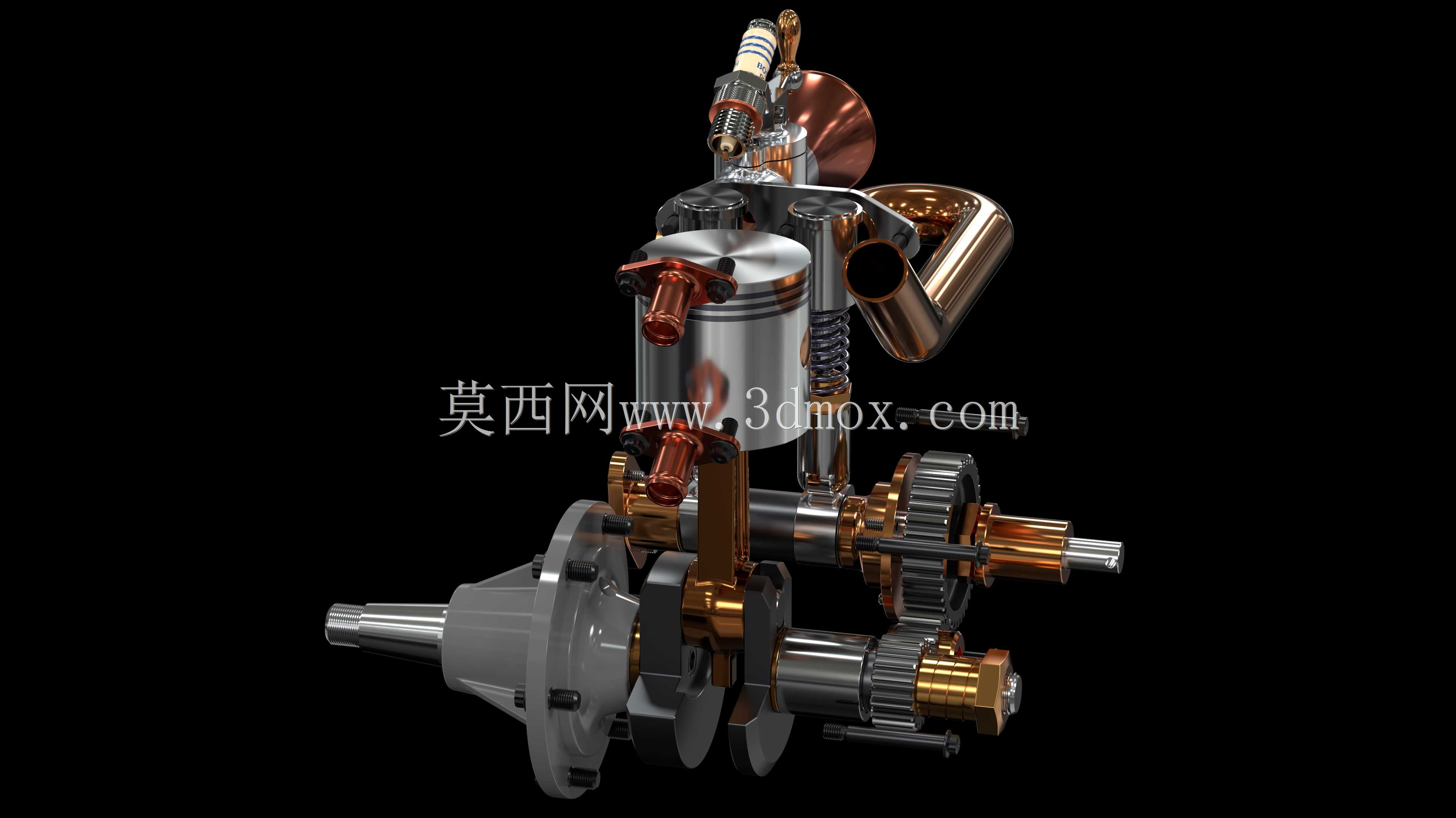

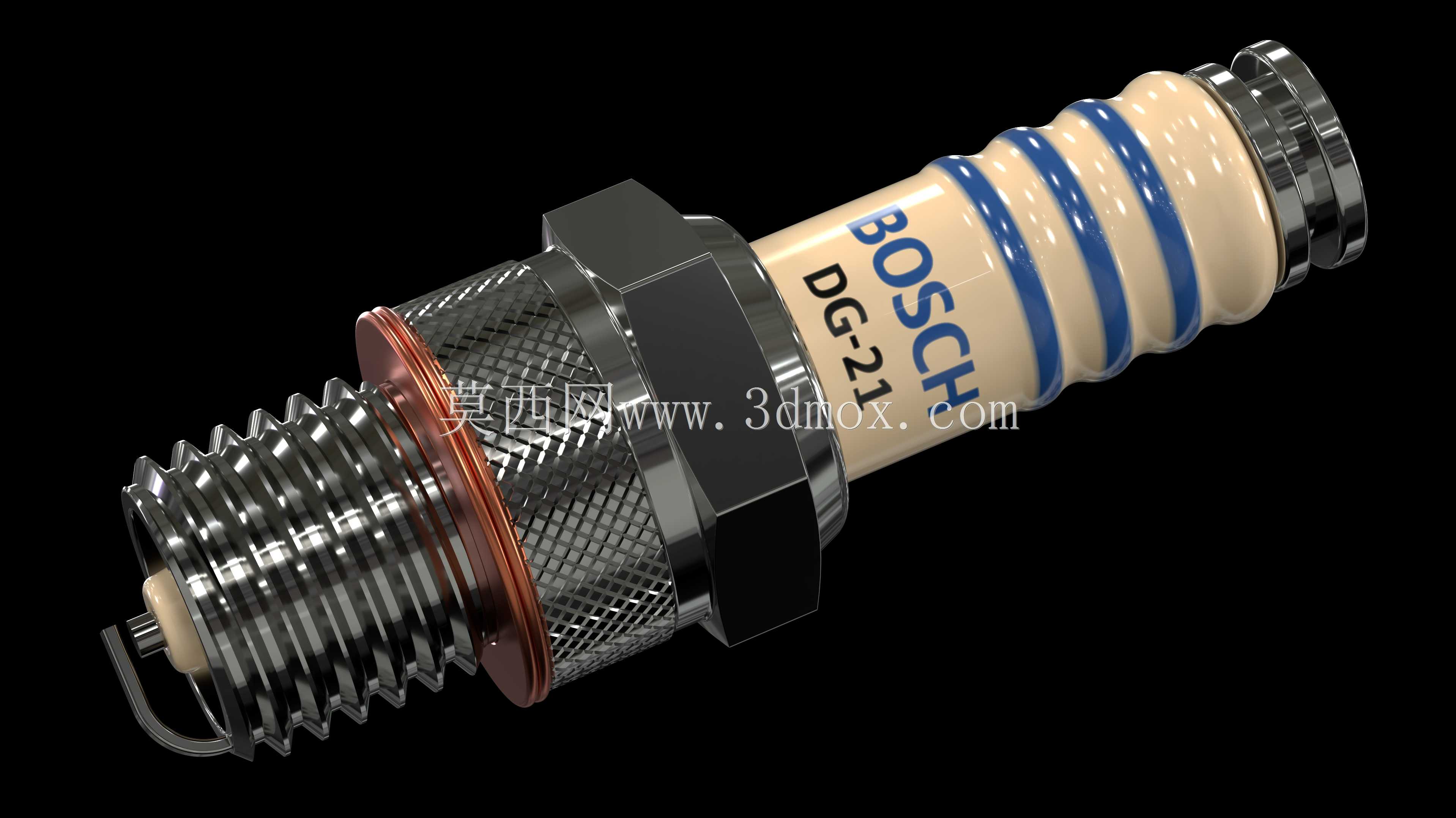

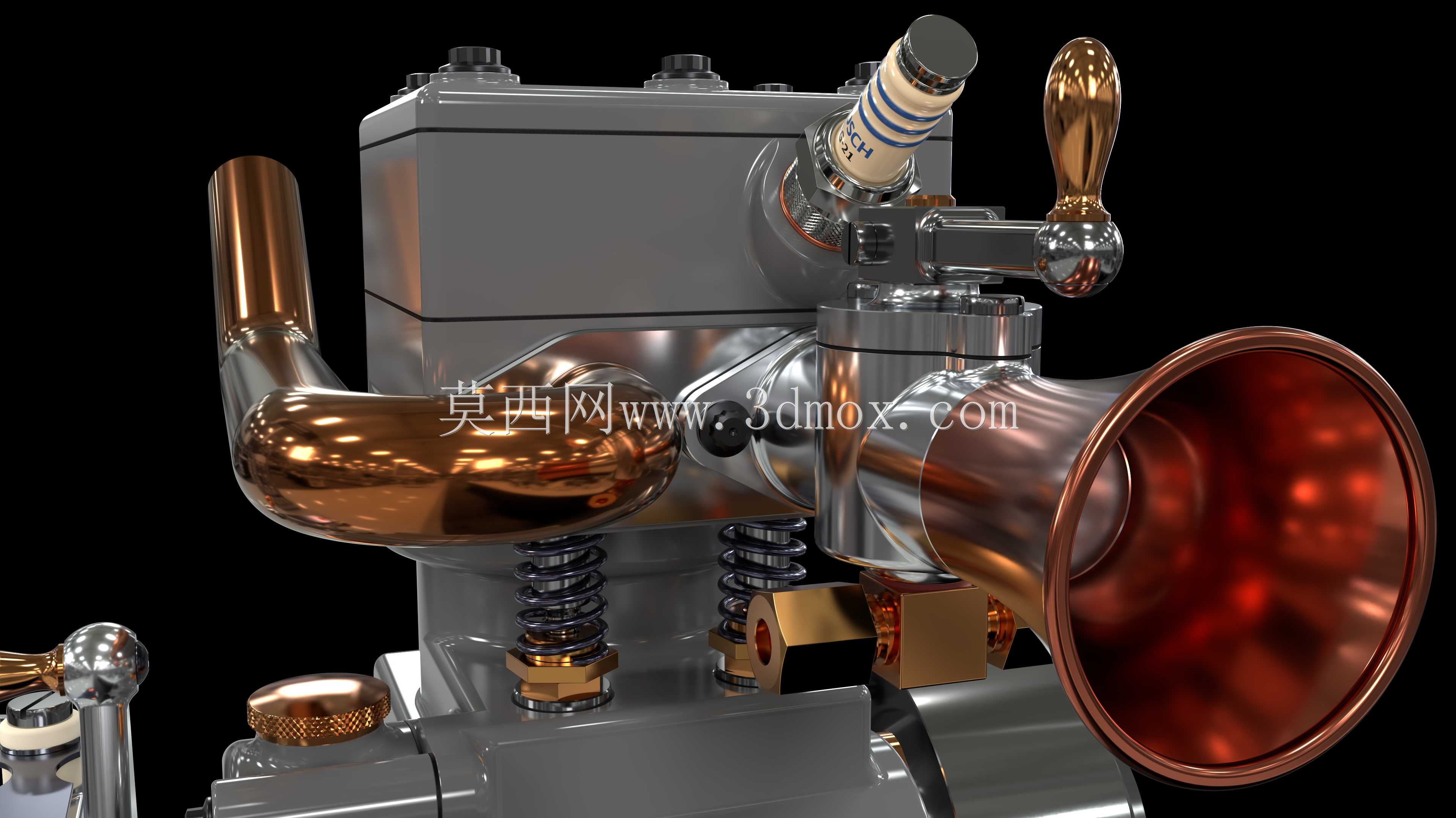

朋友们好！2021年2月1日：添加了GIF动画。气门正时和点火开关设置正确。我的最新项目。在SolidWorks 2020中建模，导入到Cinema 4D R23，用Redshift 3.0.35渲染。我发布了我的最新项目，一个大约1963年的Whippet 10cc RC船用发动机模型。这台发动机以汽油为动力，因此使用火花塞而不是电热塞点火。这台发动机非常小。给你一个尺度的概念：发动机高度=4.3英寸或11.1厘米高。火花塞=1.02英寸高或2.6厘米，但即使是这么小的尺寸，它仍然有完整的水冷套气缸和缸盖。我保持相当真实的原始图纸只是偏差的错误，遗漏或当然一些性能增强。我更换了曲轴，凸轮轴和连杆衬套与针轴承，在挺杆上增加了滚柱轴承，在化油器上增加了速度叠加，等等。所有的螺纹都按照适当的规格进行了建模，包括内部、外部、紧固件和；配件。当然，这也意味着在装配过程中所有的螺纹都必须正确计时。SolidWorks模型有所有的机械配合，这样你就可以转动曲轴，看到点火点、正时齿轮和配气机构都正常工作。我uploaded:1. The 1963.2年的原始计划。我的原始solidworks2020零件和部件文件。IGES、STEP、STL和；副固体。如果我漏了一个格式，你可以问我，我会尽力的。16个4k渲染，3840 x 2160。如果下载“4k 3840x2160 renders.zip”文件.Model S，渲染效果最好tats:Total Parts：162独特零件：96车身数量：370齿轮数量：3总成：12总配合：371要渲染的多边形：30441418感谢您的关注，~Dave
