重型带支架可调支撑柜脚结构设计

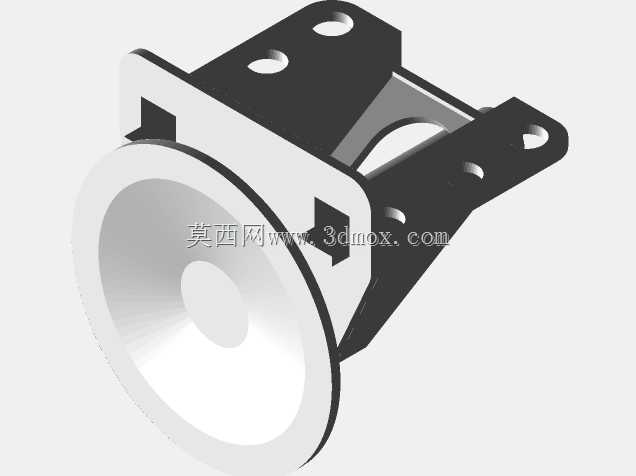

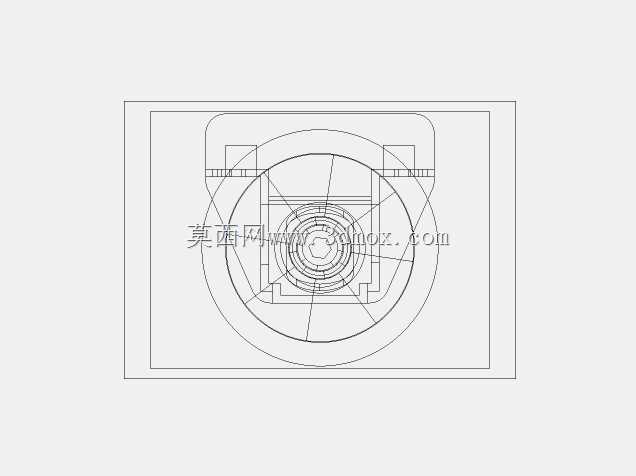

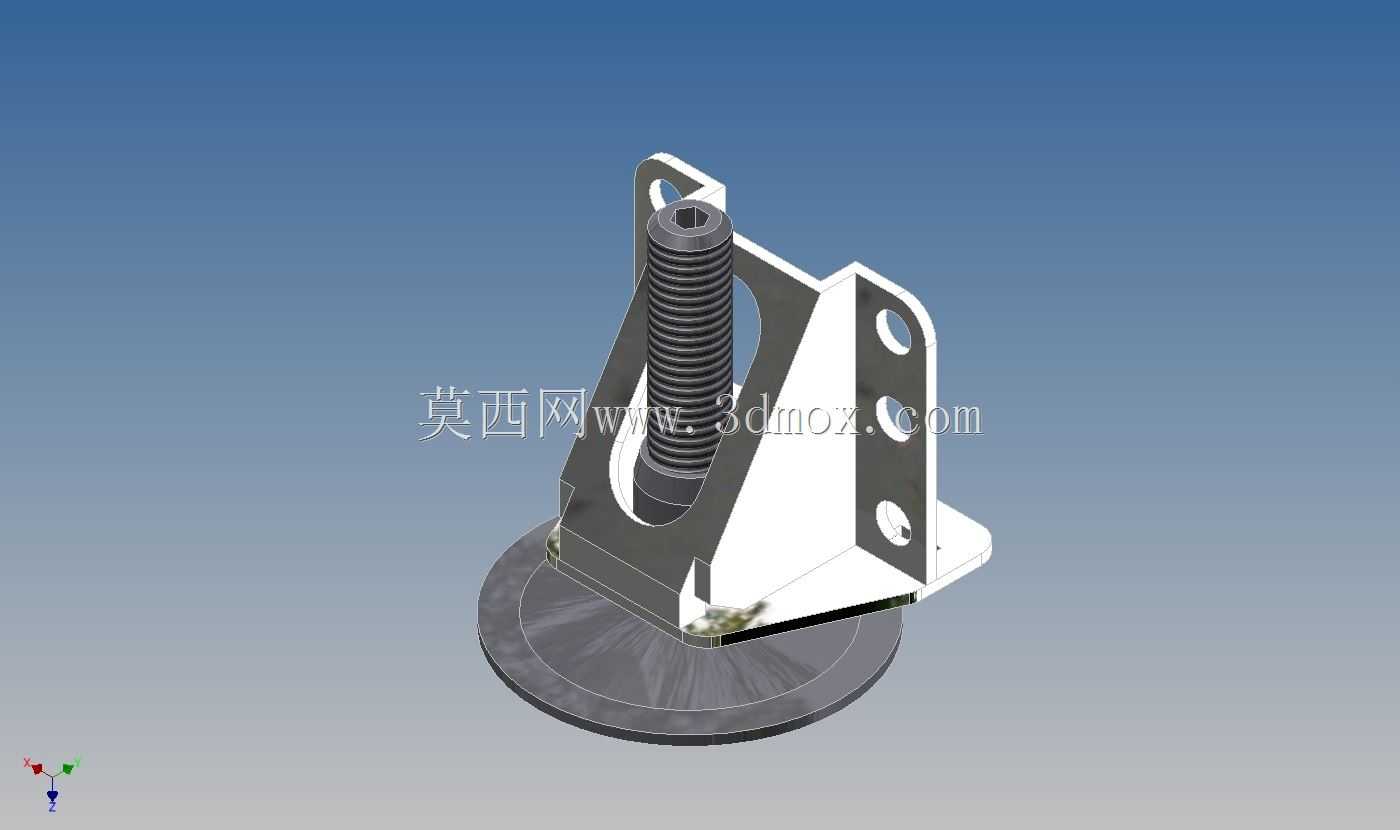

这款带支架的可调隔板脚，主要应用于工业仓储货架、重型设备机柜、自动化生产线操作台、大型工装夹具台架等需要水平调节与稳定支撑的场景，尤其适合地面存在平整度偏差、设备运行存在微幅振动的工业使用环境，能够替代传统固定式支撑脚，解决台架安装后无法微调水平、长期承重后出现倾斜沉降的痛点。在实际生产场景中，这类支撑脚既可以作为重型仓储货架的底部调平支撑件，承载多层货架上堆放的工业物料、成品工件的整体重量，也可以安装在大型电气柜、工业设备机架的底部，通过调节螺杆的旋入深度来调整整体高度，抵消地面不平整带来的机架倾斜问题，避免设备内部精密元件因长期倾斜受力出现故障，同时支架结构能够分散螺杆承受的侧向冲击力，防止设备受碰撞时支撑螺杆弯折失效。从功能特性来看，这款支撑脚采用底部大直径圆盘底座设计，增大了与地面的接触面积，降低单位面积的地面压强，避免在环氧地坪、水泥地面上压出凹痕，同时底座与支架之间采用铰接式连接结构，即使地面存在一定坡度，底座也能自适应贴合地面，保证支撑受力均匀不会出现局部悬空。中间的调节螺杆采用大螺距梯形螺纹设计，相比普通细牙螺纹拥有更强的承重能力，调节时转动顺畅不会出现卡滞，螺纹表面做了防锈处理，长期在潮湿车间环境使用也不会锈死无法调节。侧边的L型固定支架设置了多个安装孔位，既可以通过孔位将支架与机架立柱侧面锁附固定，分担螺杆承受的横向载荷，也能根据机架的型材尺寸选择对应孔位安装，适配不同规格的方管、角钢结构机架。设计过程中，工程师重点考量了承重与调节便利性的平衡，将调节螺杆的有效调节行程设置在合理区间，既满足常规地面偏差的调节需求，也避免螺杆伸出过长导致支撑稳定性下降；支架的折弯角度经过力学仿真优化，在支架与螺杆的衔接位置做了加强筋结构，抵消承重时的应力集中，防止支架长期承重出现开裂变形；底座底部预留了防滑垫安装槽，可以加装橡胶防滑垫，进一步增大与地面的摩擦力，避免设备运行振动时支撑脚出现移位。从安装边界来看，这款支撑脚的底座直径适配常规重型机架的安装间距，不会出现相邻支撑脚底座互相干涉的问题，支架的安装孔位间距匹配通用工业铝型材、型钢的孔距标准，不需要额外对机架进行打孔加工就可以直接安装，调节时不需要抬升整个机架，只需要转动螺杆上的调节螺母就可以完成高度微调，单人即可完成设备的调平作业，大幅降低现场安装调试的工作量。
