6s分区可调式支撑支架结构设计

项目分类:通用五金配件 发布时间:2022-06-28 ID:660913
  • 6s分区可调式支撑支架结构设计
  • 6s分区可调式支撑支架结构设计

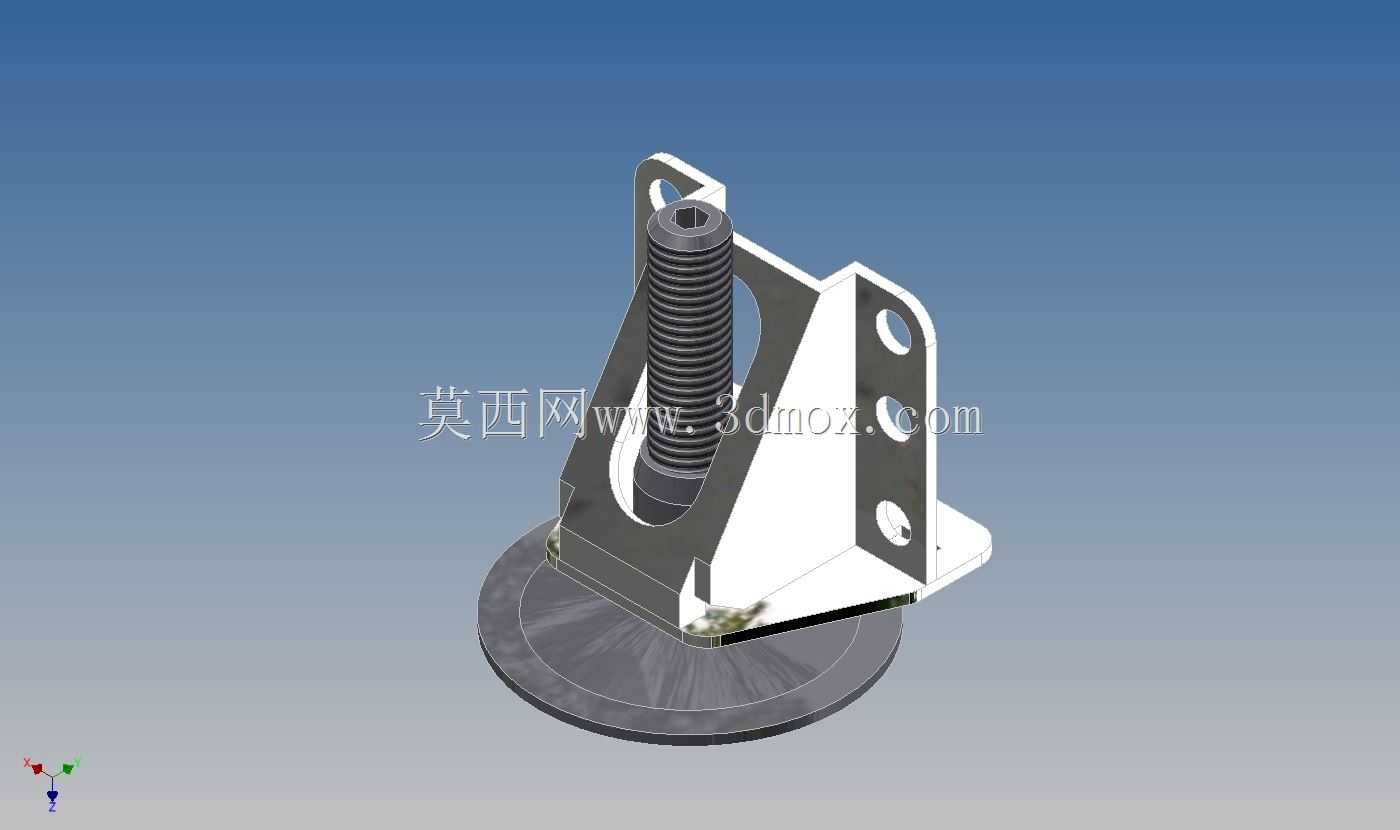

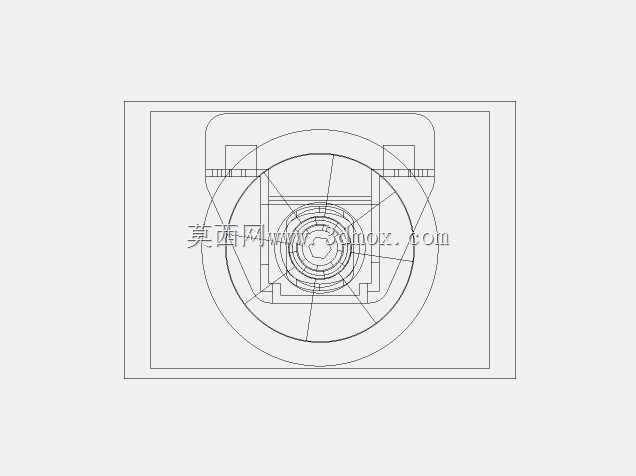

  该支撑调节构件多用于车间工位器具、设备旁工装置物台、现场6s管理落地标识牌的高度与角度微调场景,在生产现场的工位定置、区域分隔、物料架支脚调平环节应用频次较高,能够适配不同地面平整度下的安装需求,避免因地面高差导致的置物架倾斜、标识牌歪斜问题,同时可根据现场目视化管理的要求,灵活调整支撑件的伸出高度,匹配不同高度的分区隔断安装需求。从结构组成来看,构件底部为圆形铸铁材质安装底盘,底盘边缘预留沉头安装孔位,可通过膨胀螺栓或自攻螺钉直接固定在水泥地面、环氧地坪或钢制平台面板上,底盘上表面设置定位止口,与上方的L型支撑立板底部的定位凸台配合,保证立板安装后的垂直度,避免长期受载后出现立板歪斜的情况。立板采用折弯焊接结构,

  侧面设置三个等距分布的圆形安装孔,可用于固定分区挡板、标识牌面板或者小型置物托架,孔位间距按照常用的工位挡板安装尺寸设计,能够直接适配市面上常规的亚克力挡板、铝型材挡板的安装孔距,无需额外二次打孔加工。立板与底盘之间设置三角形加强筋,加强筋分别与立板侧面、底盘上表面满焊连接,有效提升整体结构的抗侧向载荷能力,避免在受到挡板侧向外力或者意外碰撞时出现立板变形、焊缝开裂的问题。调节部分采用梯形螺纹传动结构,调节螺杆垂直安装在立板的导向槽内,螺杆顶部设置内六角调节端,可通过内六角扳手转动螺杆实现支撑高度的微调,梯形螺纹具备自锁特性,调整到目标高度后无需额外设置锁止件即可保持位置稳定,不会因为长期受载出现螺杆自行下滑的情况,

  螺杆的有效调节行程覆盖现场常见的50mm以内高差调整需求,能够应对绝大多数车间地面的平整度误差范围。设计过程中优先考虑了现场安装的便捷性,所有外露棱边均做了R2圆角倒钝处理,避免安装调试过程中划伤操作人员,焊接部位全部做打磨清渣处理,表面采用喷塑防锈工艺,能够适应车间内存在少量油污、粉尘的使用环境,长期使用不会出现表层脱落、锈蚀的问题。安装边界方面,圆形底盘的直径尺寸控制在120mm,安装时所需的地面操作空间较小,即使在工位间距较窄的流水线旁也能完成固定安装,立板的整体高度控制在180mm,安装后不会遮挡工位旁的操作按钮、物料盒放置区域,侧面安装孔的中心距立板安装基准面的距离为20mm,固定挡板后挡板与立板表面贴合紧密,

  不会出现晃动间隙。螺杆的最大伸出高度为60mm,最小收回状态下螺杆顶端与立板顶端齐平,可根据实际需求在行程范围内任意调整高度,调整过程中螺杆沿立板上的导向槽直线运动,不会出现径向晃动,保证支撑的稳定性。在实际选型应用中,该构件可单套使用用于小型标识牌的支撑固定,也可多套组合使用用于长度较大的分区挡板、工位防护栏的底部支撑,单套构件的额定垂直承载能力可达50kg,完全满足常规亚克力挡板、铝型材框架、轻质置物台的支撑载荷要求,无需额外增加辅助支撑结构。结构建模过程中对焊接部位的焊脚尺寸做了明确设定,加强筋与立板、底盘的焊脚高度为4mm,既保证焊接强度,又不会因为焊脚过大导致焊接变形,所有孔位的公差按照IT12级精度设定,安装时能够顺利穿入对应规格的紧固件,不会出现孔位错位、紧固件无法装入的问题。导向槽与螺杆的配合间隙控制在0.2mm以内,既保证螺杆转动调节顺畅,又避免间隙过大导致调节过程中出现卡顿、支撑歪斜的情况,底盘上的沉头孔深度按照M8膨胀螺栓的沉头尺寸设计,固定后螺栓头不会突出底盘表面,保证底盘与安装面完全贴合,不会出现局部悬空的问题。
