方形法兰安装水平调节支撑脚轮结构

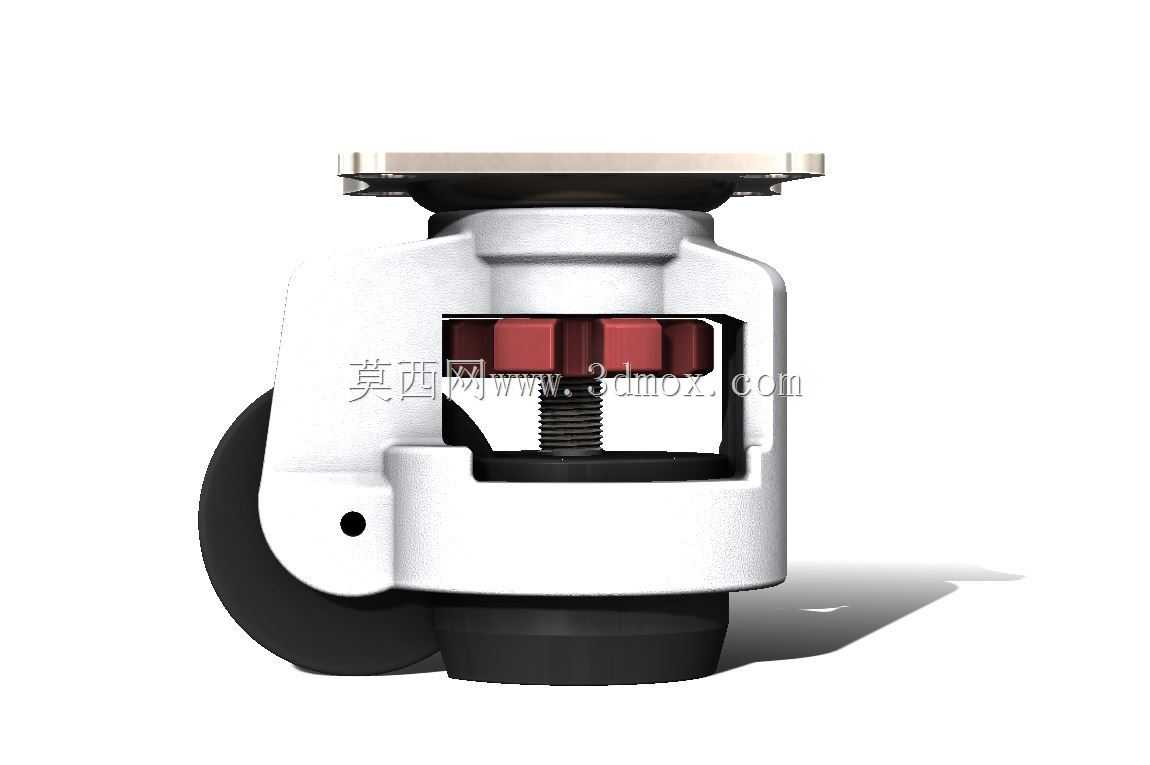

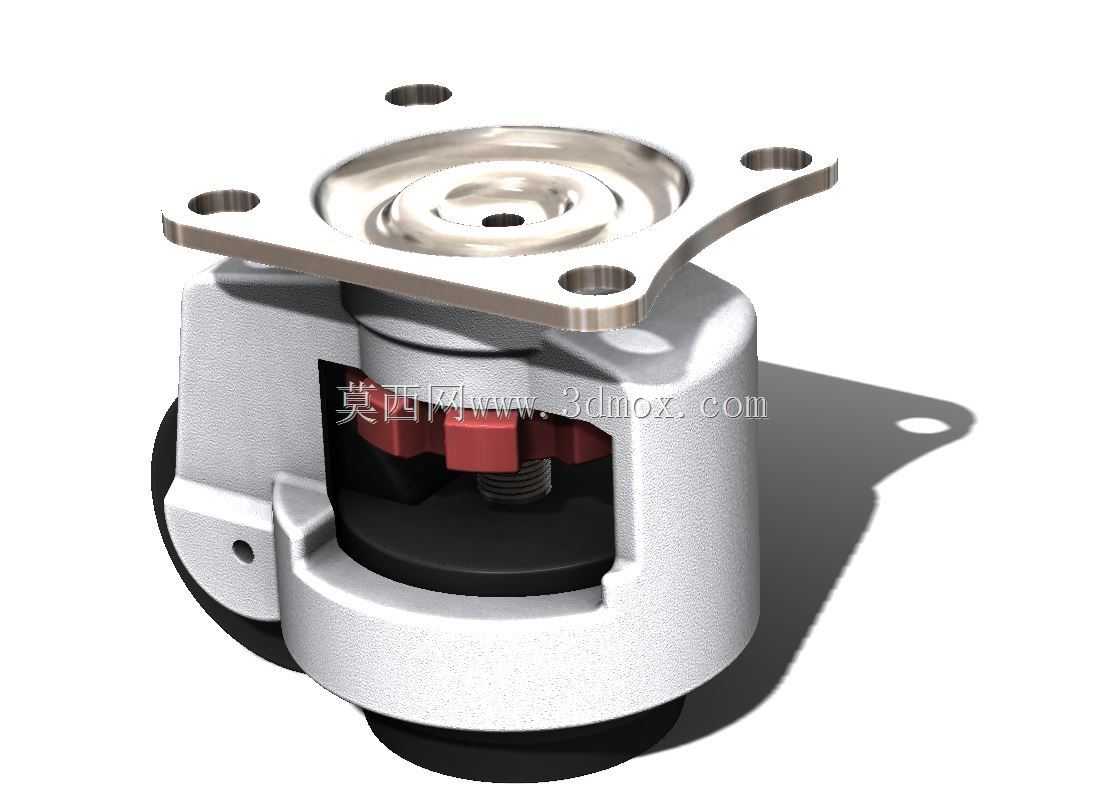

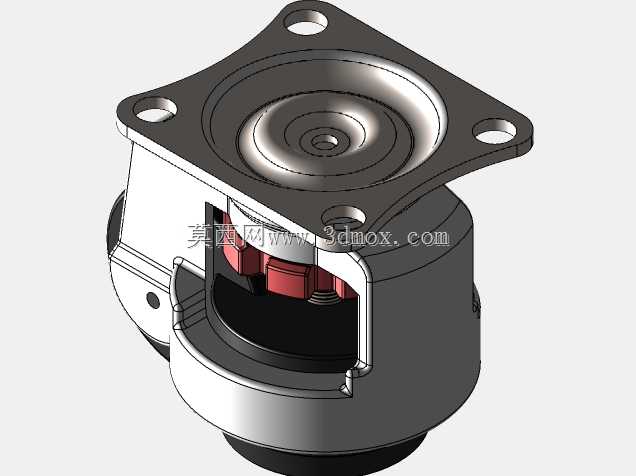

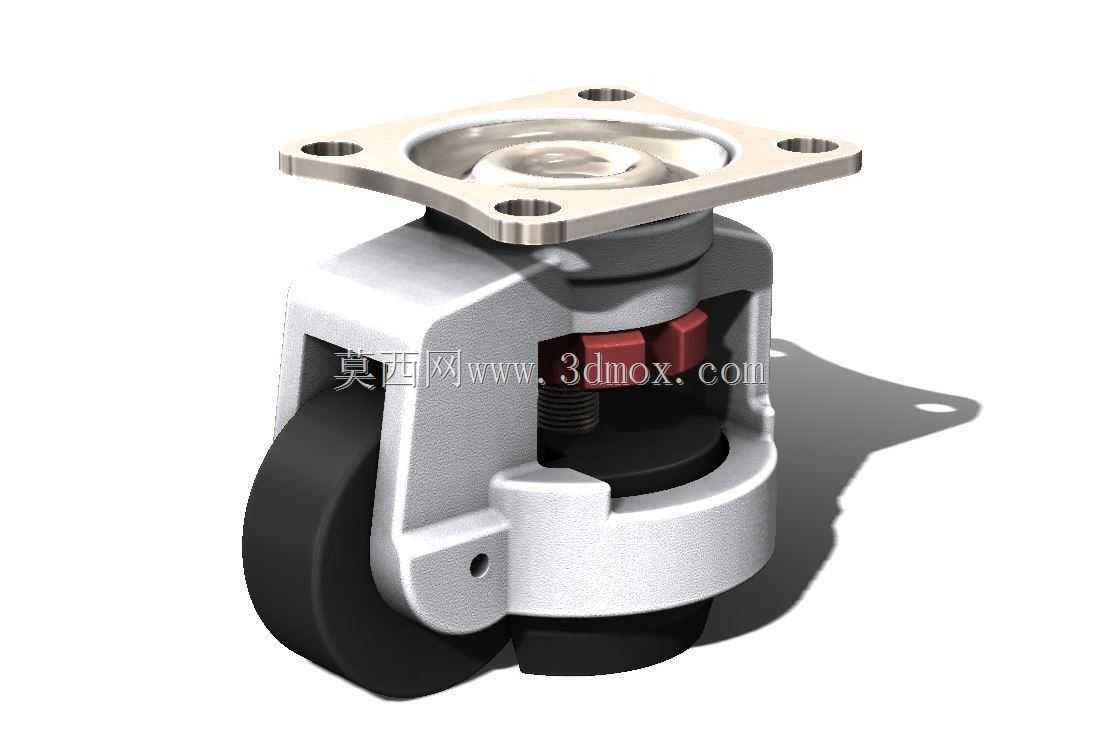

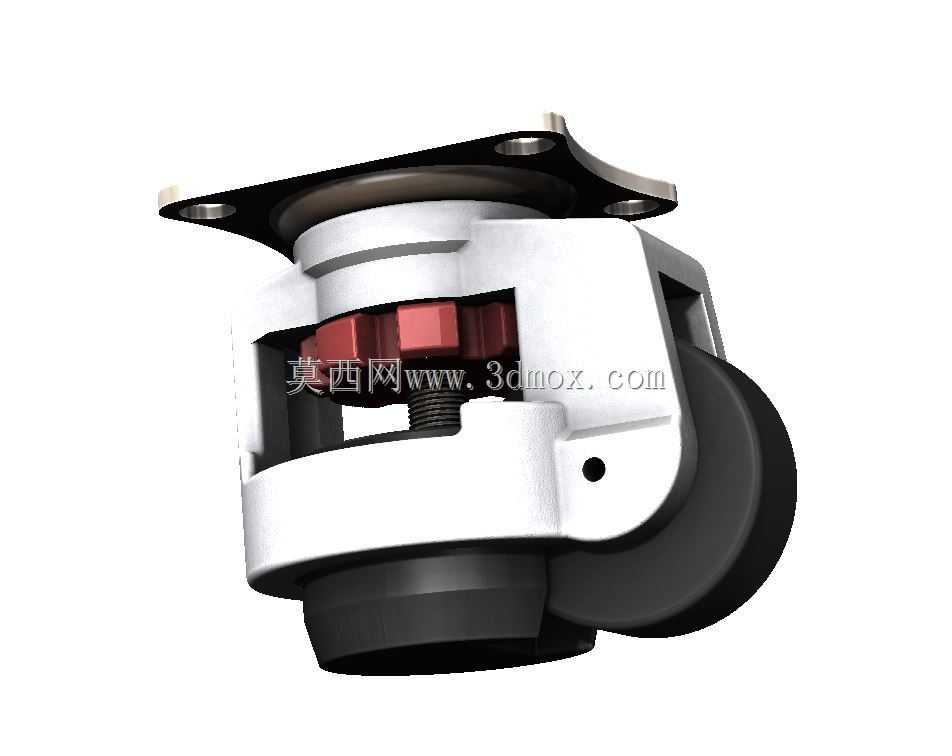

这款水平调节支撑脚轮，是面向工业设备移动与定点支撑需求开发的一体化功能部件，广泛应用在小型自动化生产线工位设备、电子车间检测工装、实验室精密仪器机架、轻型仓储周转设备、商用展示柜体等场景中，解决了传统脚轮仅能实现移动、无法兼顾设备调平与稳定支撑的痛点，在需要频繁移位又要求就位后无晃动、无位移的使用场景下，能够大幅降低设备移位后的调平工作量，提升工位调整的效率。从功能特性来看，这款脚轮集成了万向移动与高度调节支撑两大核心功能，日常移位状态下，滚轮接触地面，可实现任意方向的灵活转向，推动设备行进时转向阻力小，不会出现卡滞、跑偏的问题；当设备移动到指定位置后，通过调节顶部的操作结构，可驱动内部的支撑垫块向下伸出，逐步将滚轮抬离地面，让支撑垫块完全承接设备的整体重量，此时设备不仅能够保持位置固定，不会受外力碰撞出现偏移，还能通过调节支撑结构的伸出高度，抵消地面不平整带来的倾斜问题，让设备始终保持水平状态，避免精密设备因放置倾斜出现运行精度偏差、内部物料倾洒等问题。在设计思路上，这款脚轮采用了集成式的壳体结构，将滚轮转向机构、高度调节传动结构、支撑承载结构整合在同一个金属壳体内，既缩小了产品的整体安装体积，也避免了外露结构容易积尘、卡入杂物导致调节卡滞的问题；顶部采用方形法兰安装面，法兰面上预留四个对称分布的安装孔，能够通过螺栓直接固定在设备底部的安装梁上，安装时不需要额外制作复杂的连接支架，适配常规的方管、矩形管设备机架安装需求。从安装边界来看，这款脚轮的法兰安装面尺寸适配市面上主流的轻型设备底梁规格，安装孔的孔距符合通用五金配件的安装尺寸规范，整体高度在设备底部预留的常规安装空间范围内即可完成装配，不需要对设备底部结构做额外的裁切改造；滚轮采用耐磨的非金属材质，行进过程中不会划伤环氧地坪、实木地板、瓷砖等常见的车间与商用地面，也不会在移动时产生过大的滚动噪音，适配对环境噪音有要求的实验室、洁净车间等场景；内部调节结构采用螺纹传动的形式，调节过程顺滑省力，不需要借助额外的重型工具即可完成支撑高度的调整，支撑垫块接触地面的端面做了防滑处理，接触地面后摩擦力充足，即使设备受到侧向推力也不会出现滑移问题，壳体采用高强度金属材质，整体承载能力能够满足轻型工业设备、仪器柜体的承重需求，长期承重状态下不会出现壳体变形、调节结构失效的问题。
