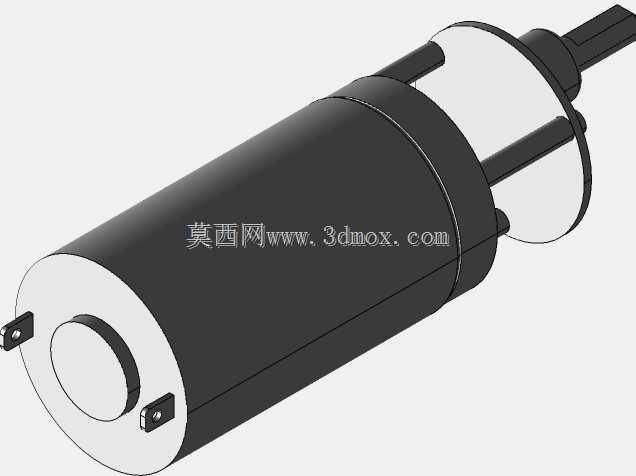

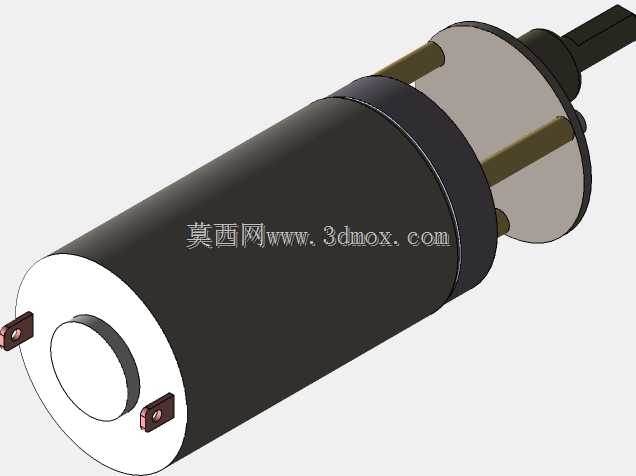

带减速结构直流驱动电机三维设计

这款带减速结构的直流驱动电机，是小型动力传动场景中应用极为广泛的核心执行部件，常被用于小型智能装备、桌面级自动化装置、模型动力系统、小型输送机构以及民用电动器具的动力输出环节，能够在有限的安装空间内提供适配负载需求的转速与扭矩输出，解决普通直流电机空载转速过高、输出扭矩不足无法直接驱动负载的痛点。从实际用途来看，该类电机可直接对接低转速大扭矩的负载端，比如小型传送带的驱动辊、智能小车的行走轮组、电动阀门的启闭执行端、小型升降机构的动力输入轴，无需额外搭配独立减速箱即可完成动力匹配，大幅简化终端设备的传动链路设计。在功能特性层面，该电机集成了同轴式减速齿轮组与直流驱动马达本体，电机本体部分负责将电能转化为旋转机械能，前端嵌套的行星减速结构通过多级齿轮啮合完成转速降低与扭矩放大，输出轴采用单出轴带定位孔的结构设计，既可以通过过盈配合直接安装传动轮、联轴器等连接件，也能借助轴端的定位孔完成周向固定，避免负载运转过程中出现轴与连接件打滑的问题。从设计思路来看，这款电机采用同轴式布局，将减速结构与马达本体整合为圆柱形整体结构，所有传动齿轮均封装在金属外壳内部，既可以避免外界粉尘、杂物进入齿轮啮合区域造成磨损，也能通过金属外壳完成运转过程中的热量散发，同时圆柱形的外壳结构更便于在设备上通过卡箍、法兰抱环等方式完成固定，适配多种不同的安装姿态。在外形尺寸与安装边界层面，该电机整体为同轴圆柱形态，马达本体段直径大于前端减速段直径，输出轴从减速段前端中心位置伸出，轴端预留的径向定位孔可配合销钉完成连接件的锁固，安装时需要预留出电机本体的径向容纳空间，同时在输出轴侧留出足够的连接件装配空间，尾部需要预留供电线路的走线位置，避免安装后线路被挤压破损；电机外壳的金属表面可作为安装定位基准面，固定时需要保证电机轴线与负载输入轴线的同轴度，避免偏载造成轴承受力不均、齿轮异常磨损的问题，有效延长电机的实际使用寿命。
