雅马哈磁电机内部结构三维数模设计

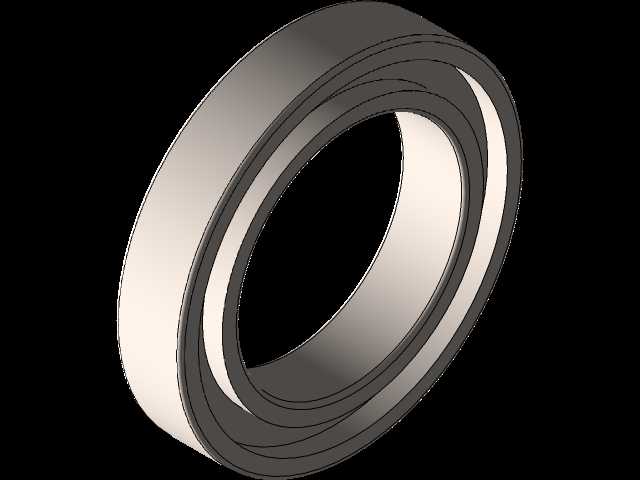

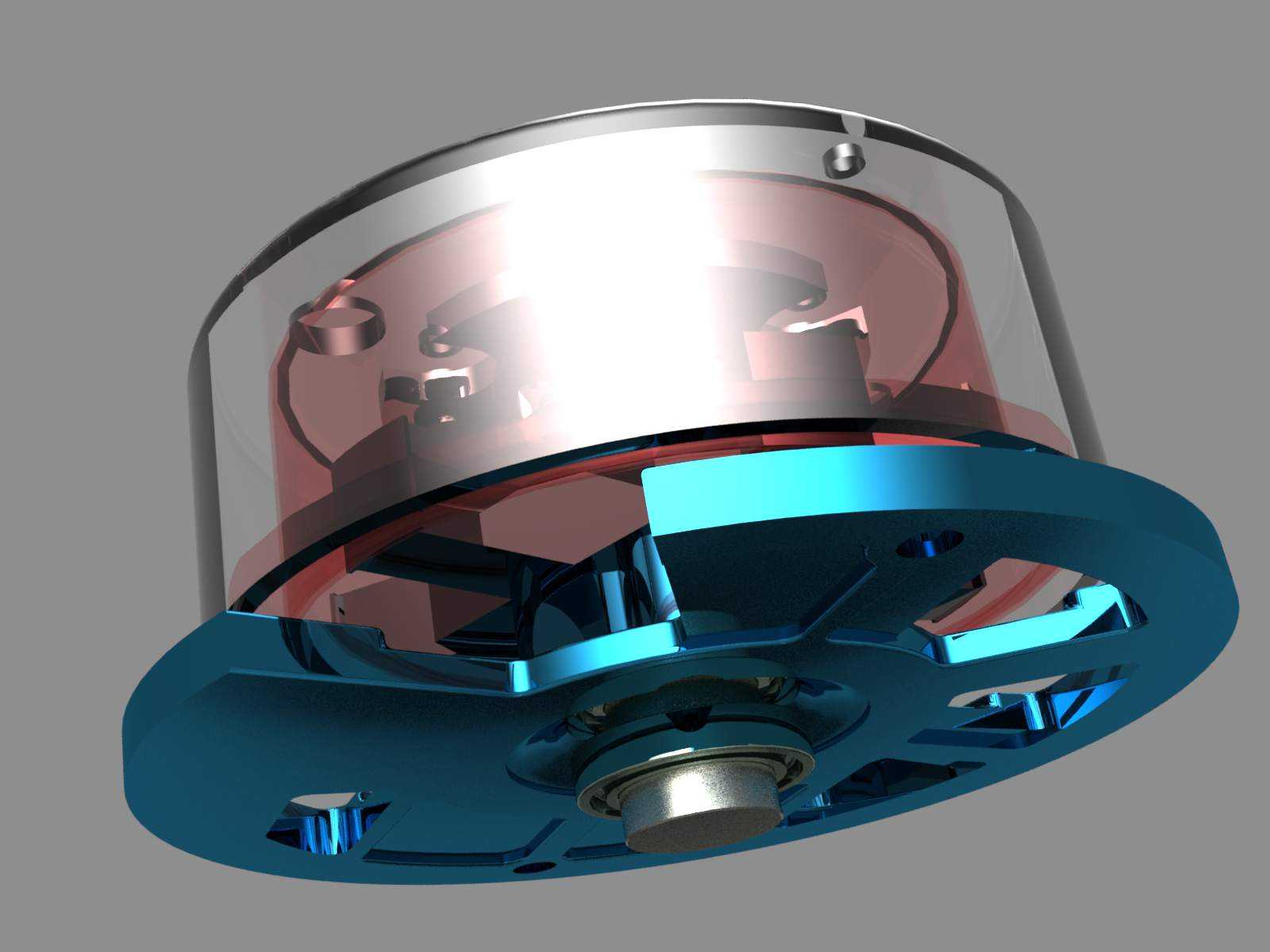

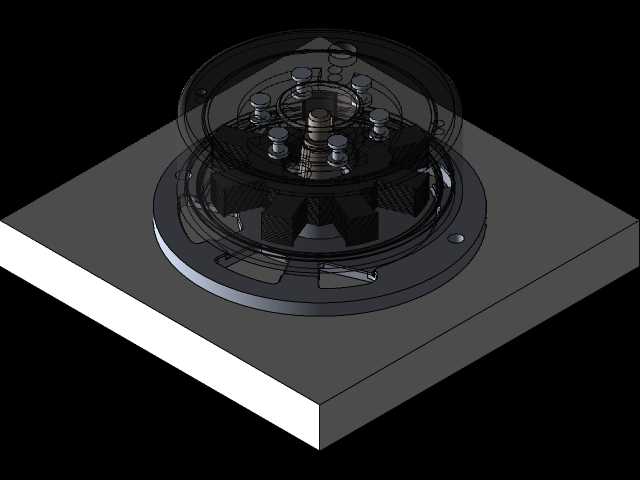

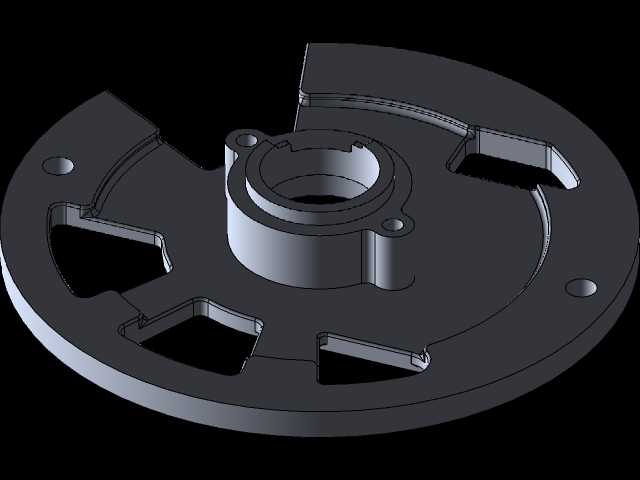

这款磁电机主要适配小排量雅马哈系列动力设备，广泛应用在通用汽油机、小型摩托、便携发电机组以及园林动力机具上，作为动力系统的核心供电与点火触发部件，承担着发动机运行过程中为点火系统提供触发信号、为用电负载输送低压电能、同时为配套蓄电池补充充电的核心作用，是小型内燃动力设备稳定运行不可或缺的配套部件。从实际应用场景来看，这类磁电机需要在高转速、强震动、温变范围大的工况下长期工作，因此设计过程中充分考虑了结构可靠性与运行稳定性。整体结构采用外转子内嵌磁钢的经典布局，转子外壳采用导磁金属材质一体成型，内壁均匀贴合永磁磁钢，运转时形成稳定的旋转磁场；定子组件固定在中心安装基座上，绕制多组独立绕组，分别对应充电输出、点火触发、供电稳压等不同功能回路，各绕组的匝数、线径经过匹配计算，能够在不同转速区间输出稳定的电能参数，避免低转速供电不足、高转速电压过载的问题。设计过程中重点考量了安装适配性，底部的安装法兰预留了标准的螺栓固定孔位，中心轴承位的尺寸与动力曲轴输出端完全匹配，安装时可以直接套装在曲轴端部，随曲轴同步运转，不需要额外设计传动连接结构，有效减少了传动损耗与故障点。转子外壳做了轻量化的镂空减重设计，在保证结构强度、避免高速运转时壳体形变的前提下，尽可能降低旋转部件的转动惯量，减少发动机启动时的阻力，同时镂空结构也能为内部绕组提供通风散热的通道，避免长时间高负荷运转时绕组温升过高导致绝缘老化。端盖部分采用半透明可视化设计，既可以直观观察内部磁钢与绕组的配合状态，也能在样机测试阶段快速排查扫膛、部件松动等装配问题，外壳与基座之间采用止口定位配合，装配时能够快速保证同轴度，降低装配难度，同时有效阻挡外界的灰尘、水汽进入内部，延长部件的使用寿命。整体结构的配合间隙经过反复校核，磁钢与定子铁芯之间的气隙控制在合理范围，既保证磁场耦合效率，也避免加工装配误差导致运转时出现擦碰问题，适配不同工况下的微小形变余量，确保设备在全转速区间都能平稳运行，稳定输出电能，满足动力系统的点火与供电需求。
