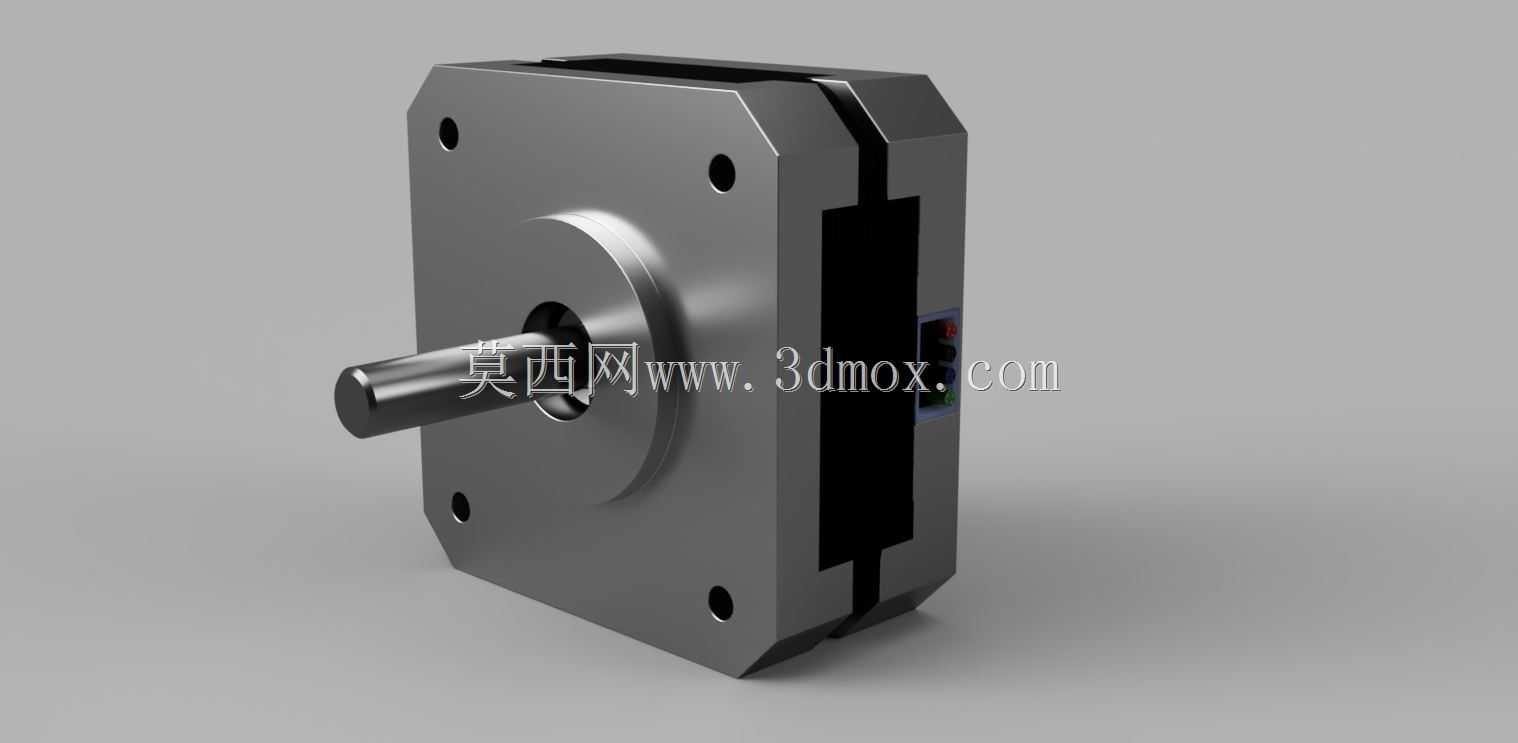

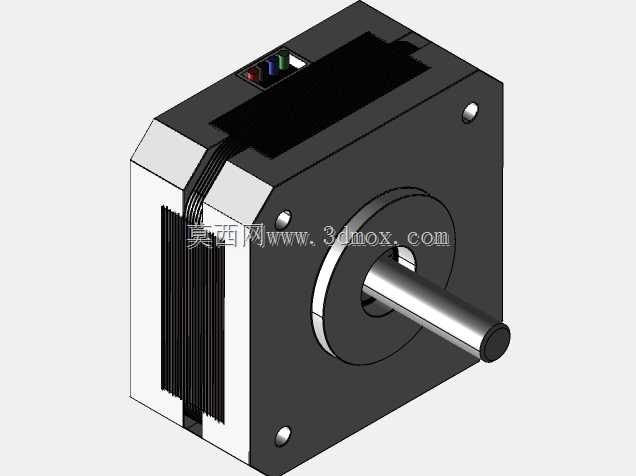

NEM17型1A步距角1.8度步进电机结构

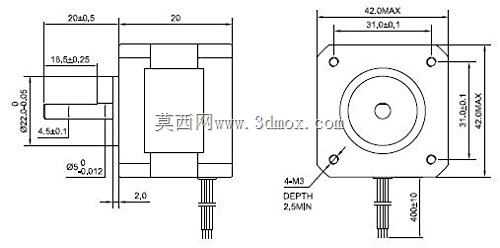

这款步进电机是面向小型自动化装备、桌面级精密传动场景打造的动力执行元件，核心适配3D打印进给轴、小型雕刻机位移平台、桌面机械臂关节驱动、智能仓储分拣模组、医疗检测样本输送机构等对定位精度、安装空间有严格要求的应用场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈元件即可完成稳定的点位定位动作，大幅降低小型自动化设备的电控成本与结构复杂度。从实际用途来看，该款电机可直接配套同步带轮、丝杠螺母副、齿轮传动组等传动部件，将旋转运动转化为直线位移或者定角度回转动作，满足小负载工况下的频繁启停、正反转切换、低速大扭矩输出需求，在低速运行区间无明显共振区，适配细分驱动后可实现更高的角分辨率，避免传动过程中出现丢步、过冲等影响定位精度的问题。产品功能特性上，该电机采用两相混合式结构设计，额定工作电流1A，步距角为1.8度，整步运行下每圈可输出200个固定步进点位，配合驱动细分可将单步角度拆分至更小量级，满足微米级进给的传动需求；机身采用方形切边结构设计，外壳为金属材质兼顾散热与结构强度，输出轴采用标准圆柱轴设计，可通过顶丝、联轴器等标准连接件快速对接负载，端盖预留的四个安装孔位可直接固定在设备安装面板上，无需额外设计转接支架。设计思路上，这款结构完全参照官方规格参数进行逆向还原，重点还原了电机的实际安装边界、轴伸尺寸、机身厚度等关键装配尺寸，确保结构导入装配环境后可直接完成干涉检查、安装位匹配等设计验证工作，结构上拆分了端盖、定子壳体、输出轴、转子组件等核心部件，可直观展示电机的内部装配关系，方便工程师在做设备布局时快速评估电机的走线空间、散热间隙、传动对接余量。外形尺寸与安装边界方面，该电机机身长度对应13厘米规格，安装孔位遵循NEM17标准安装尺寸规范，输出轴直径、轴伸长度、端盖定位止口尺寸均符合行业通用标准，安装时仅需在设备面板上预留对应尺寸的通孔与轴避让空间即可完成装配，机身侧面的出线位置预留了足够的走线弯折空间，不会出现线缆挤压、干涉传动部件的问题，能够适配各类紧凑安装空间下的动力布局需求。
