家具支架注塑成型模具结构设计

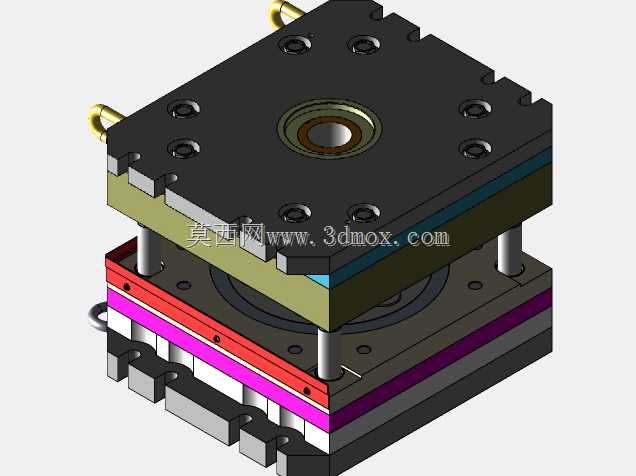

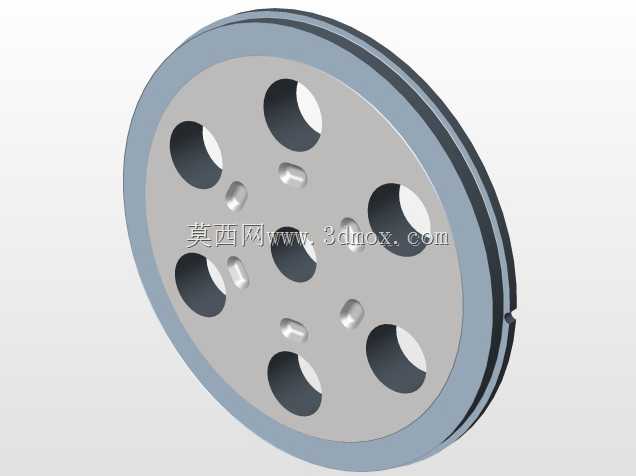

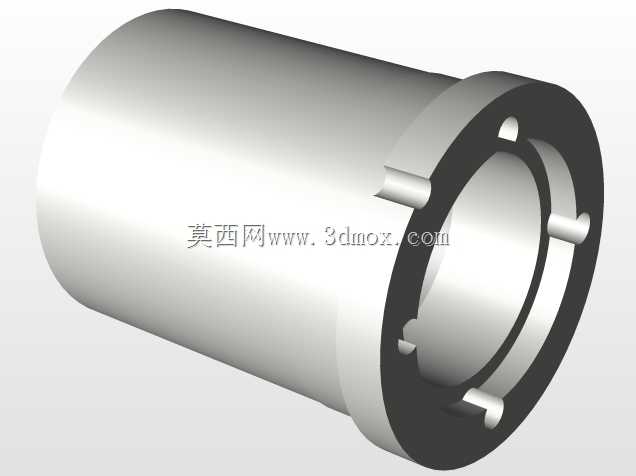

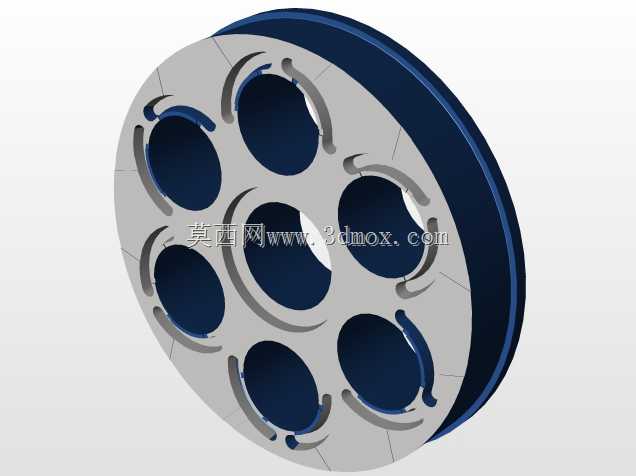

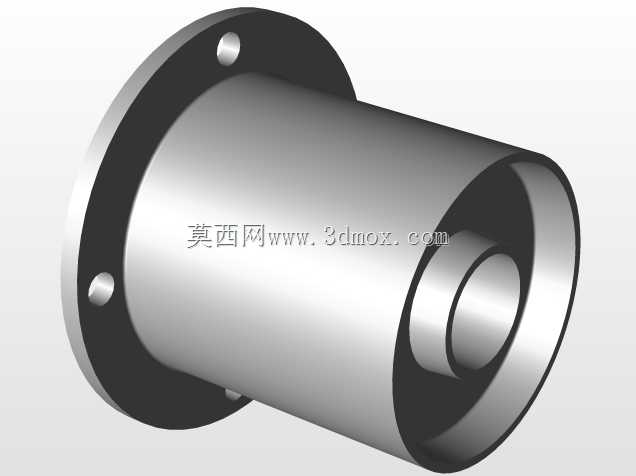

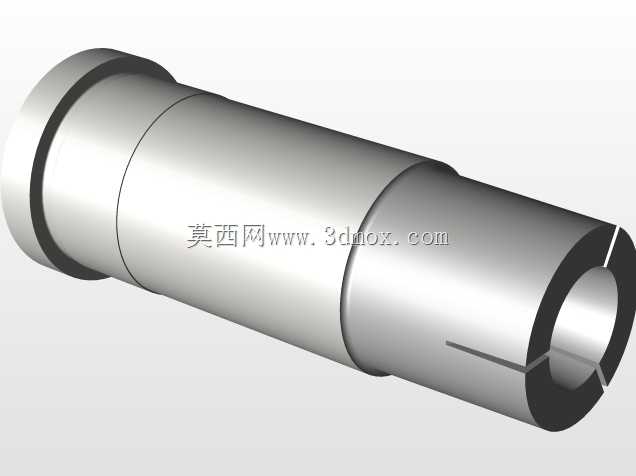

这套模具主要应用于民用家具五金配件的批量注塑生产场景，针对家具塑料连接支架的成型需求开发，适配卧式注塑机的安装使用要求，可稳定完成家具支架类塑料零件的连续注塑作业，满足家具组装环节对结构连接件的产能与精度需求。在实际生产用途上，该模具可一次成型完整的家具支架塑件，通过开模、合模、注射、保压、冷却、顶出的完整工序循环，产出的塑件可直接用于板式家具、组装式家具的边角连接、层板支撑部位，替代传统金属支架实现轻量化、低成本的家具组装需求，适配主流通用注塑设备的生产参数，无需额外定制适配工装即可快速上线投产。从功能特性来看，该模具采用标准两板模结构衍生设计，模架分层设置了定模固定板、定模板、动模板、支承板、顶出固定板、动模固定板等核心层板结构，导柱导套组件均匀布置在模架四角，保证合模过程的同轴度精度，避免合模错位导致的塑件飞边、尺寸超差问题；模具设置了独立的冷却水路布局，可在成型过程中快速带走型腔内的熔体热量，缩短成型周期，提升生产效率；顶出机构采用均匀布置的顶杆设计，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等外观缺陷，保证成型后支架的结构强度与外观质量。设计思路上，该模具围绕家具支架的结构特点，将型腔设置在定模侧、型芯设置在动模侧，浇注系统采用中心浇口进料，保证熔体填充过程中料流在型腔内均匀分布，避免出现填充不足、熔接痕明显等成型缺陷；针对支架上的安装孔位结构，模具集成了对应的小型芯组件，可在成型过程中直接完成孔位加工，减少后续二次钻孔的工序，降低零件后续加工成本；模架外侧设置的吊环结构，可满足模具吊装、上机安装的搬运需求，适配车间常规吊装设备的作业要求。从外形尺寸与安装边界来看，该模具整体为方正模架结构，长宽尺寸适配常规200吨级以内卧式注塑机的拉杆间距要求，模架总厚度符合注塑机的最大最小模厚安装范围，上下安装平面的定位圈、浇口套尺寸符合通用注塑机的标准接口尺寸，无需额外改装即可完成设备装夹；模具顶出孔位置与注塑机的顶杆位置匹配，可直接对接设备顶出系统，保证顶出动作的顺畅运行，各层板之间的连接螺丝均匀布置，保证模架整体结构刚性，可承受注塑过程中的注射压力与锁模力，避免长期生产过程中出现模架变形问题。
