塑料花盆注塑成型模具结构设计

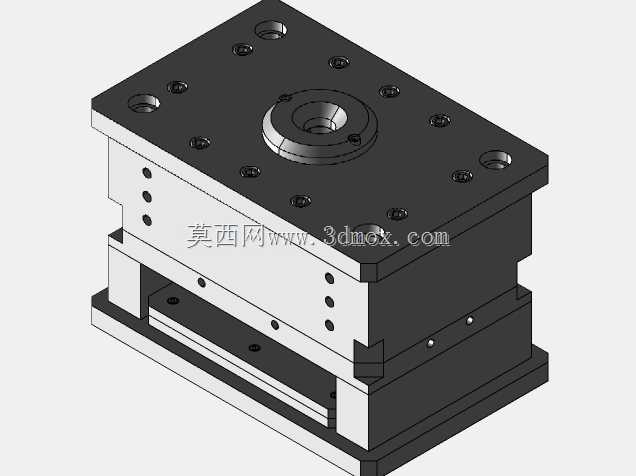

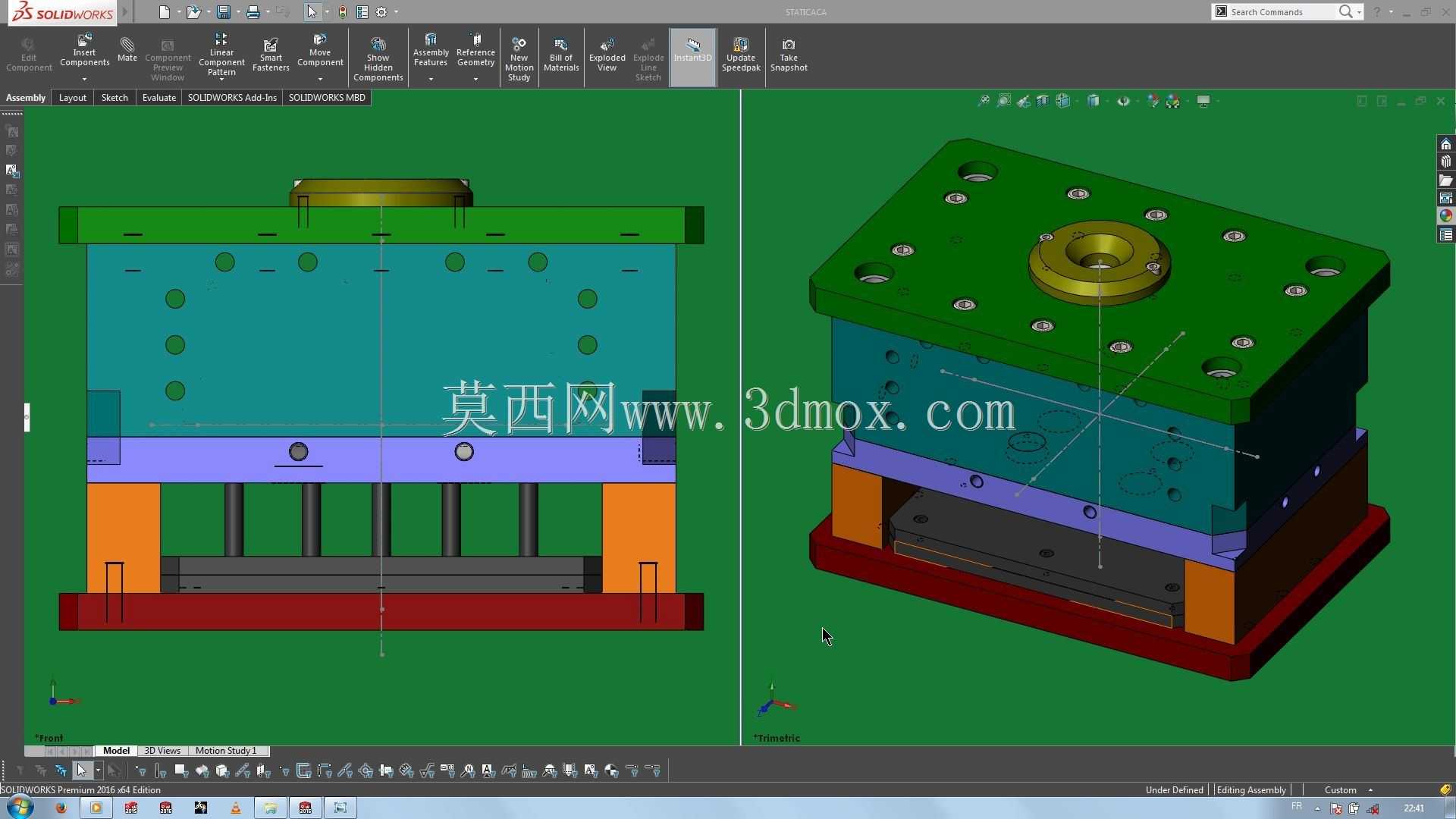

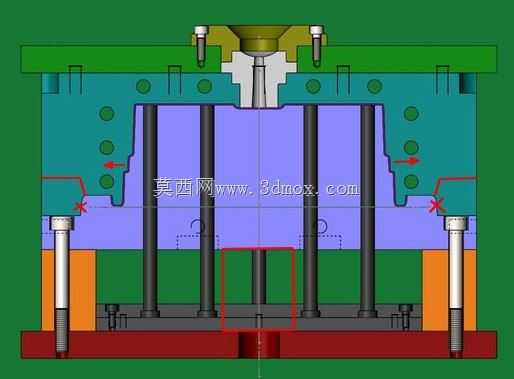

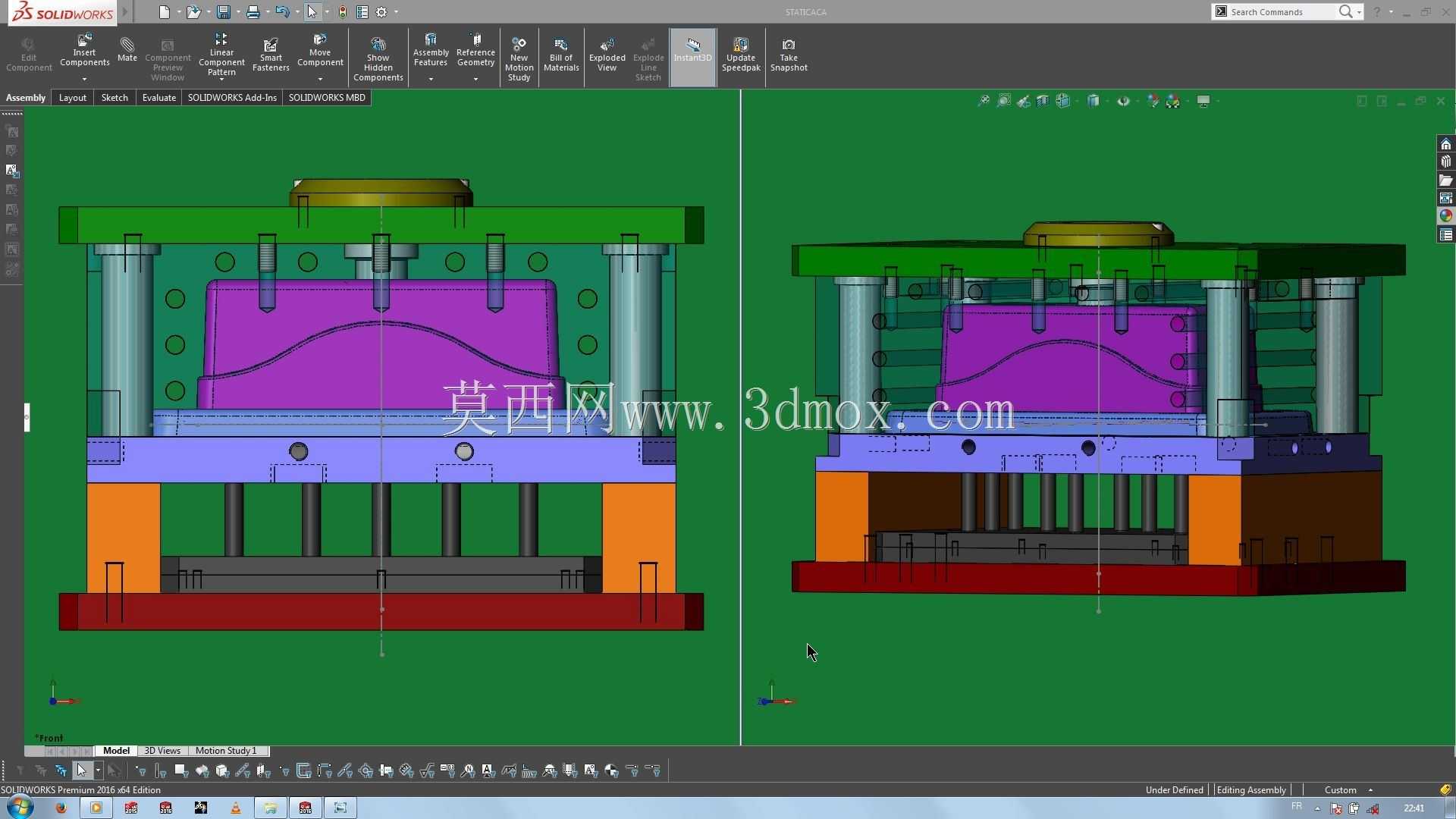

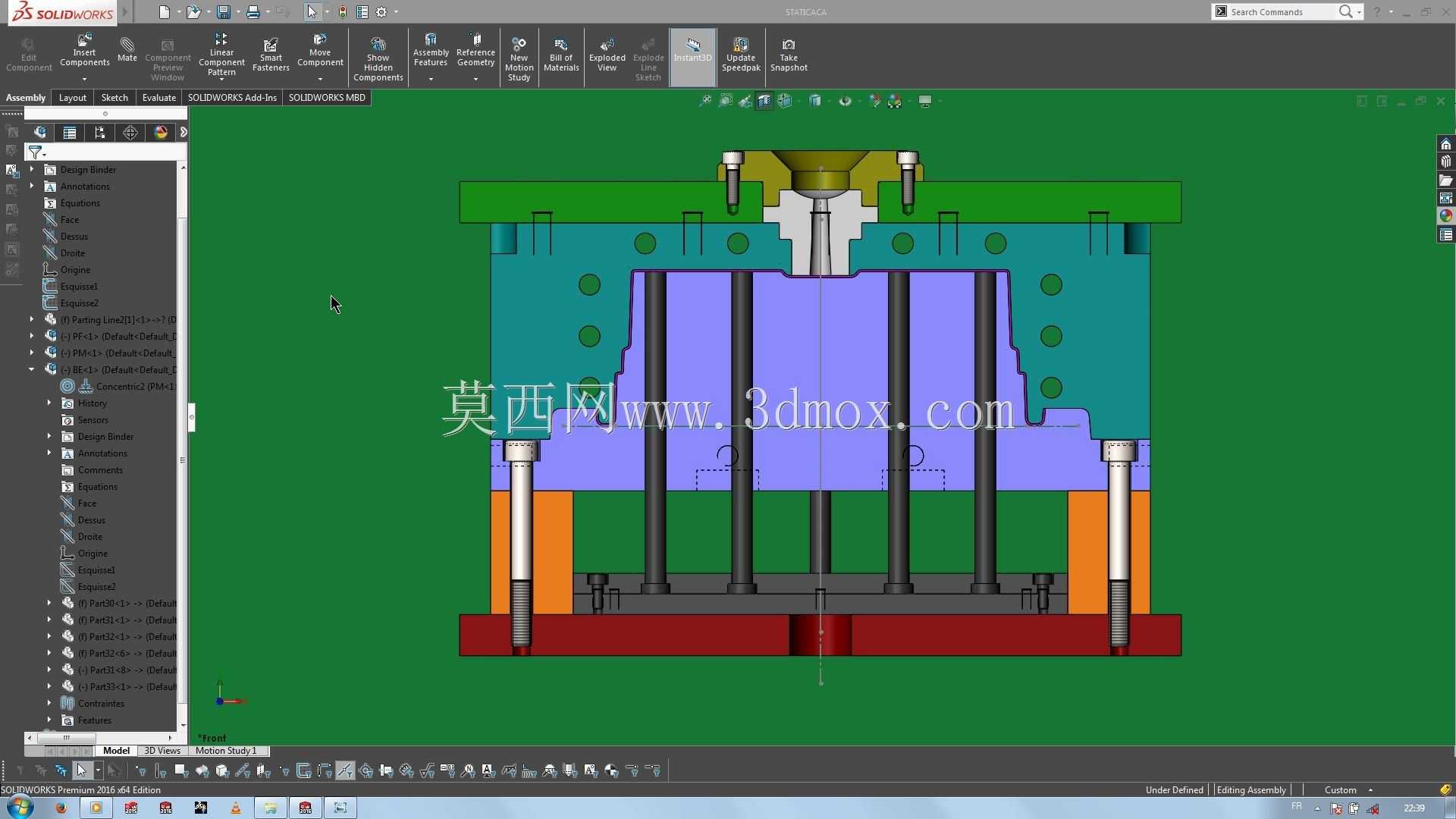

这套模具面向日用塑料制品量产场景，专门用于生产带深腔结构的塑料花盆，适配常规卧式注塑机安装使用，可满足园艺用品领域批量塑料花盆的成型生产需求，能稳定完成PP、PE等常用热塑性塑料的注塑加工，产出的花盆制品可直接用于家庭园艺、市政绿化、苗木培育等多个场景。整套模具采用两板模经典结构布局，整体模架选用标准模坯加工，安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与顶出孔位，无需额外改装即可上机装夹。浇注系统采用中心直浇口设计，进料口设置在花盆底部中心位置，可保证熔融塑料均匀填充深腔结构，避免出现填充不足、熔接痕明显等成型缺陷，同时浇口残留位于花盆底部，不影响制品外侧的美观度，后续修剪处理工序简单。成型部分的型腔与型芯采用整体式镶拼结构，型芯部分对应花盆的内腔结构，设计有多组均匀分布的顶杆，顶出位置避开花盆的外观面，顶出力分布均匀，可避免深腔制品顶出时出现顶白、变形问题；型腔部分对应花盆的外轮廓，表面可根据需求做抛光或皮纹处理，满足不同外观质感的花盆生产需求。冷却系统采用循环水路布局，围绕型腔与型芯分别设置独立的冷却回路，型芯内部设计有隔水片式冷却结构，可保证深腔位置的冷却均匀性，有效缩短成型周期，避免制品因冷却不均出现收缩变形。模具的导向系统采用导柱导套配合结构，合模时可保证型腔与型芯的精准对位，避免出现偏心、飞边等问题；侧面设置有精定位结构，进一步提升合模精度，保证花盆壁厚均匀。整套结构设计充分考虑了花盆深腔制品的成型难点，在排气、脱模、冷却等关键环节做了针对性优化，生产过程中可实现自动脱料，配合注塑机的自动化取件系统可实现连续量产，成型效率高，制品合格率稳定，能够满足日用塑料制品批量生产的工艺要求，同时结构紧凑，后期维护保养便捷，易损件均可快速更换。
