欧规插脚式墙插电源适配器结构设计

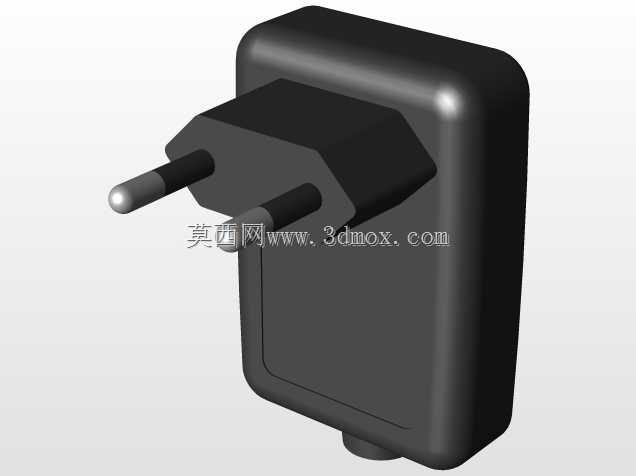

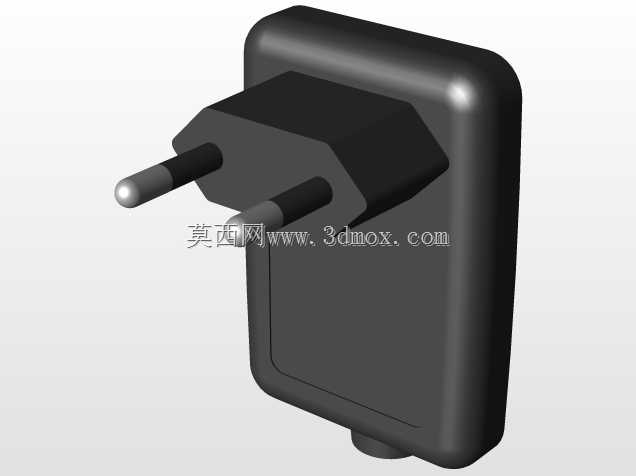

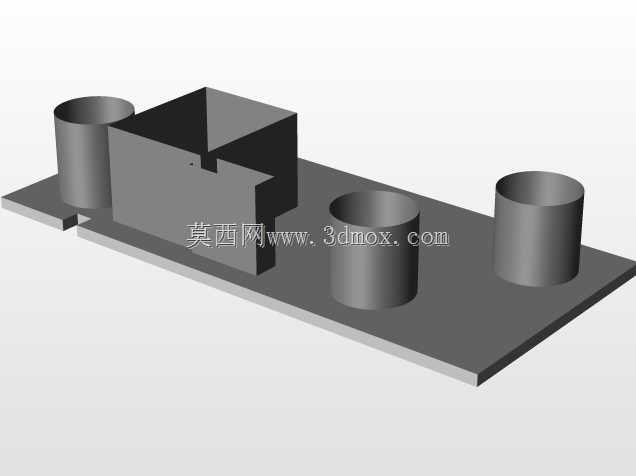

这款墙插式电源转换配件，主要面向消费类电子设备的低压直流供电场景，日常可直接嵌入墙面国标或欧规插座取电，为小型数码终端、便携智能硬件、低功耗传感模块提供稳定的交直流转换输出，无需额外外接输入线缆，插装后整体贴合墙面，不会占用相邻插座的插接空间，适合桌面紧凑布局、墙面密集布插的使用环境。从结构设计逻辑来看，整体采用上下壳扣合的装配方式，外壳边缘做了R角过渡处理，既可以提升注塑生产时的脱模效率，也能避免日常插拔过程中锐边划伤使用者，插脚部分与壳体内部的PCB安装位做了限位挡筋设计，插脚受力时不会向壳体内部窜动，满足反复插拔的结构强度要求。壳体侧面预留了输出线缆的出线位，出线口做了圆弧倒角防止线缆长期弯折出现外皮破损，内部空间按照安规要求划分了高压区与低压区，两个区域之间设置隔离筋，避免高压侧与低压侧的电气间隙不足带来的安全隐患。插脚采用标准欧规圆柱插脚规格，中心距符合通用墙插的尺寸要求，插装后与插座铜片的接触面积足够，不会出现接触不良打火的问题，壳体整体的外形尺寸控制在常规墙插适配器的通用范围内，厚度方向做了收窄处理，插装后突出墙面的距离较小，不会影响家具靠墙摆放。设计过程中优先考虑了量产的工艺可行性，上下壳采用超声波焊接的装配方式，不需要额外打螺丝，既提升了装配效率，也能保证壳体的密封性能，防止日常使用中灰尘、飞溅的水渍进入壳体内部。壳体表面采用细晒纹处理，不容易残留指纹与划痕，日常使用中能长期保持外观整洁，内部的PCB安装柱位置与插脚的固定位做了同轴度公差控制，装配时不需要额外调整位置就能顺利合壳，减少产线装配的调试时间。从实际使用的边界条件来看，这款适配器可以在常规室内温湿度环境下长期工作，插脚的插拔寿命满足民用供电配件的通用要求，壳体的阻燃等级符合消费类电源的安规标准，出现异常过载时外壳不会出现熔融滴落的问题。输出线缆的出线方向垂直于墙面，插装后线缆自然向下垂放，不会出现线缆弯折受力的情况，适合长期固定插装在墙面插座上使用，不需要频繁插拔移动。
