可拆卸式圆柱转轴金属板铰链结构设计

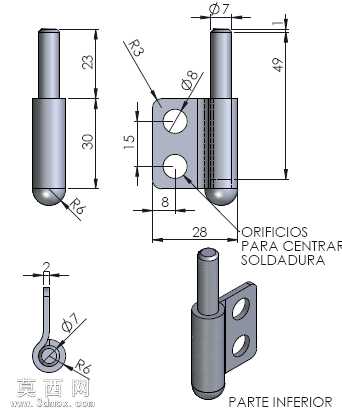

本金属板铰链采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械制图投影规范，先绘制带双安装孔的固定页片二维草图，对R3圆角、Φ8安装孔、15mm孔距、8mm边距等尺寸进行全约束，通过拉伸特征生成厚度均匀的金属页片基体，再对页片边缘做倒钝处理避免锐边划伤。转轴部分采用分体式结构设计，上部为Φ7的圆柱插轴，下部为带R6圆弧封底的轴套结构，轴身总高53mm，其中外露插轴段长度23mm，轴套段长度30mm，插轴与轴套采用间隙配合，保证铰链转动顺畅无卡滞。建模时对转轴与页片的连接部位做了焊接定位结构设计，预留的中心定位孔可在焊接装配时快速找准同轴度，避免转轴偏斜导致的转动卡顿。材质配置选用常用的304不锈钢材质，渲染时调整金属粗糙度参数模拟冷轧钢板的哑光金属质感，对圆弧封底、转轴圆柱面添加高光反射效果，还原真实金属零件的表面光影特征。结构设计上充分考虑门窗装配的实用性，双安装孔设计可提升页片与门板、门框的连接牢固度，可拆卸的插轴结构能够实现门扇的快速拆装，无需额外拆解固定页片即可完成门扇的拆卸维护，整体尺寸紧凑，28mm的总宽度适配多数常规厚度的金属门窗、柜体门板的安装需求，所有尺寸标注均符合五金件设计的通用公差要求，可直接用于后续的工程图导出与生产加工参考。
