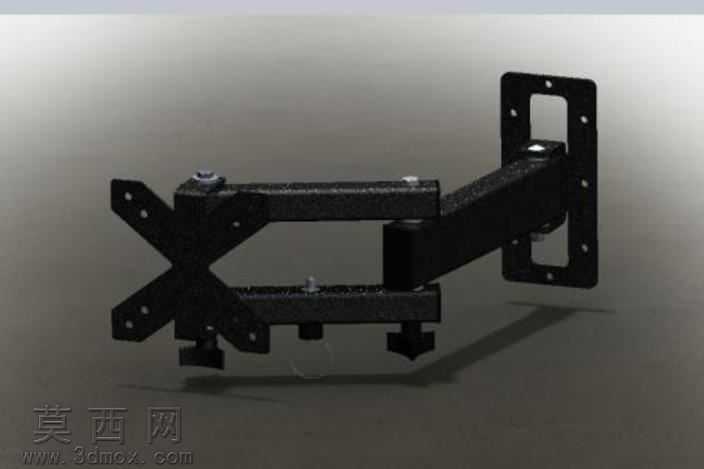

可伸缩旋转壁挂式电视支架锁销结构

本作品为可伸缩旋转壁挂式电视支架的锁销结构三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循实际五金件的生产装配逻辑搭建模型。建模初期先梳理支架的整体功能逻辑：该支架需实现墙面固定、多段臂伸缩摆动、电视安装面角度调节三大核心功能，锁销作为各活动关节的定位锁紧核心部件，需匹配各铰接点的孔径、转动行程、锁紧受力要求，因此先完成整体支架的骨架布局搭建，确定墙面安装板、X型交叉伸缩臂、电视挂载板三个核心模块的相对位置与尺寸基准，再逐一细化锁销的细节结构。材质渲染阶段，针对支架主体采用哑光黑色喷塑金属材质，调整材质的粗糙度、金属度参数还原五金支架表面的磨砂质感，模拟喷塑层的细微颗粒纹理；锁销部位采用镀锌钢材质，设置略高的反光度与冷色调金属基底，区分锁紧件与主体支架的材质差异；铰接处的紧固螺栓添加轻微的磨损做旧效果，提升模型的真实感，渲染时采用柔光侧打光，突出支架的结构层次与各部件的装配关系，避免阴影过重遮挡锁销等关键结构。结构设计上，墙面安装板为带安装孔的矩形钣金结构，预留四个沉头孔用于墙面膨胀螺丝固定，安装板与第一摆动臂之间采用铰接轴搭配锁销结构，实现第一级水平方向180度摆动后的锁紧定位；中间段采用X型交叉剪式伸缩臂，每处交叉铰接点都配置对应的锁销结构，伸缩臂展开时锁销可沿铰接槽滑动，调整到合适拉伸长度后旋转锁销即可卡入定位槽完成锁紧，实现支架伸出长度的多档位调节；前端电视挂载板与伸缩臂末端同样采用带锁销的铰接结构，可实现俯仰角度±15度的调节与锁紧，挂载板上预留符合通用电视挂装孔距的安装孔位，适配多数常规尺寸电视的安装需求。锁销本身采用插拔旋转式锁紧结构，销身带定位凸台，插入铰接孔后旋转90度即可卡入对应卡槽，避免支架承重后销体滑脱，同时在销帽位置添加防滑纹理，方便徒手操作锁紧与解锁。整个建模过程严格控制各部件的装配间隙，模拟真实产品的装配公差，所有活动关节的转动行程都符合实际使用场景，既保证支架伸展后的承重稳定性，也兼顾伸缩摆动的操作顺畅度，锁销的尺寸完全匹配各铰接点的受力要求，避免出现锁紧后晃动、松脱的问题，整体模型完整还原了该款带锁销电视支架的全部结构细节，可用于结构验证、产品展示、生产参考等场景。
