展柜用亮面镀铬玻璃连接铰链结构

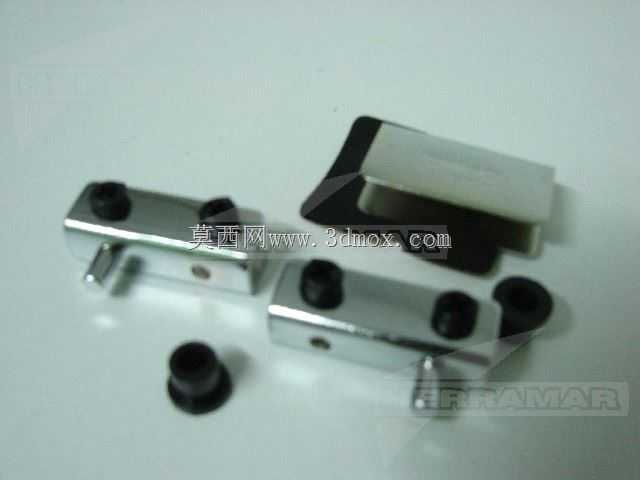

这类玻璃铰链主要应用在无框玻璃展柜、珠宝陈列柜、商用展示隔断的活动门扇连接场景，替代传统需要在玻璃上打孔的合页结构，安装时无需对钢化玻璃进行二次钻孔加工，避免玻璃钻孔位置出现应力集中导致的自爆风险，适配8-12mm厚度的常规钢化玻璃门扇使用。从结构设计来看，整套铰链包含两个对称布置的固定基座、夹持胶垫、锁紧顶丝以及配套的装饰盖板，固定基座采用锌合金基底表面镀铬处理，表面光洁度达到镜面效果，和商业展柜的亮面金属装饰风格匹配，夹持位置的黑色胶垫为丁腈橡胶材质，硬度在邵氏60度左右，夹紧时既能增大和玻璃表面的摩擦力防止门扇滑移，又能避免硬质金属基座直接接触玻璃表面造成压痕或者崩边。设计时基座的夹持槽深度做了限位处理，玻璃插入深度控制在15mm，既保证足够的夹持受力面积，又不会因为插入过深导致玻璃边缘和基座底部硬接触。锁紧顶丝采用内六角凹端结构，一共四颗对称分布在两个基座上，拧紧时顶丝端部压在橡胶垫背面，压力均匀分散到玻璃接触面上，单颗顶丝的推荐拧紧扭矩为1.2N·m，避免扭矩过大压裂玻璃。安装边界方面，单个固定基座的长度为65mm，宽度18mm，厚度12mm，安装时需要在玻璃门扇的上下角部预留对应位置，门扇和固定侧框架的间隙预留3mm即可满足转动需求，铰链的转动销轴采用隐藏式设计，转动角度最大可以达到110度，满足常规展柜门扇的开启角度需求，不会出现开启时碰撞相邻柜体结构的问题。和普通柜门合页不同，这类玻璃铰链不需要在木质或者金属柜体上做嵌入式开槽，直接通过基座背面的螺丝孔固定在展柜的侧框或者顶底框架上即可，安装调试时可以通过松开顶丝微调玻璃的上下左右位置，校正门扇的安装间隙，调试完成后锁紧顶丝即可固定位置，日常使用过程中不需要定期加注润滑油，销轴位置的自润滑衬套可以保证长期开合无卡顿，开合寿命可以达到五万次以上，满足商用展柜高频次开合的使用需求。在三维建模过程中，需要重点关注夹持槽的尺寸公差，槽宽的公差控制在正0.2mm以内，保证胶垫安装后有足够的压缩量，同时要注意镀铬层的厚度预留，表面处理层厚度一般在0.08-0.12mm，建模时的实体尺寸需要扣除镀层厚度，避免加工后装配出现干涉。另外配套的黑色塑料装饰盖帽是扣接结构，建模时要注意卡扣的配合尺寸，保证安装后盖帽和基座表面贴合无缝隙，不会出现积灰或者脱落的问题。
