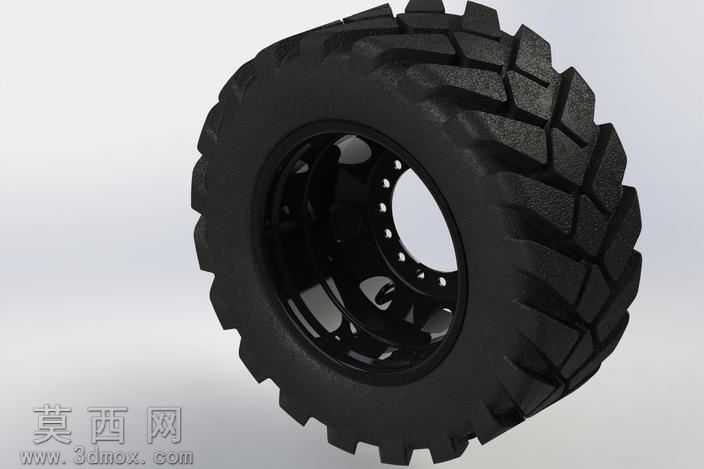

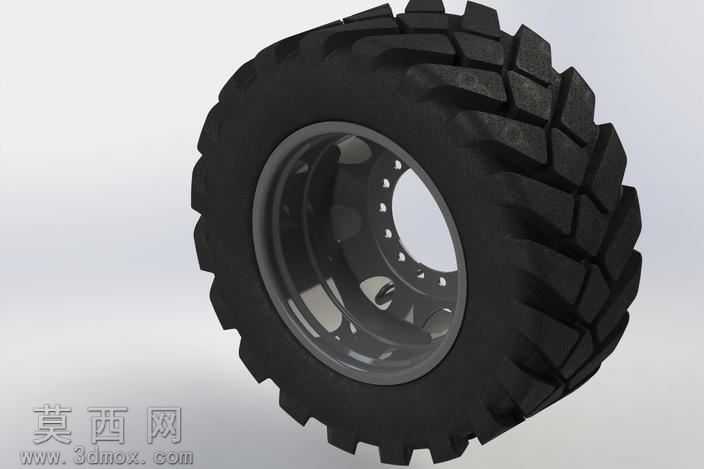

越野车辆深花纹轮胎带轮毂装配结构

本作品为越野车辆配套的轮胎与轮毂装配三维模型，建模阶段以真实越野轮胎的工程参数为基准，首先完成轮毂主体的结构搭建：轮毂采用多辐条镂空式设计，在三维建模软件中通过草图绘制轮辋的基准轮廓，利用旋转特征生成轮辋的基础回转体结构，再通过拉伸切除、圆周阵列等命令完成辐条的镂空造型，同步在轮辋安装面位置绘制螺栓孔阵列，还原轮毂与车轴连接的安装结构，所有孔位的间距、孔径均参照越野车轮毂的通用安装标准设定，保证结构尺寸的合理性。轮胎部分的建模重点在于胎面花纹的还原，针对越野轮胎大颗粒、深沟槽的花纹特征，先绘制单块胎面花纹块的截面草图，通过拉伸、拔模命令生成单个花纹块的立体结构，再依据胎面的圆周排布规律，通过圆周阵列、位置微调完成整圈胎面花纹的排布，同时在花纹块边缘添加微小的圆角特征，还原真实橡胶轮胎硫化成型后的边缘过渡效果，胎侧部分通过旋转凸台生成基础曲面后，添加轻微的鼓度弧度，匹配真实轮胎的胎侧轮廓特征。材质与渲染阶段，为轮毂部分赋予哑光金属合金材质，调整金属粗糙度参数模拟铸造铝合金的表面质感，对轮辋边缘做轻微的高光处理还原金属加工后的亮边效果；轮胎部分赋予黑色橡胶材质，调整材质的漫反射颜色为深炭黑色，添加细微的颗粒凹凸贴图模拟橡胶表面的磨砂质感，同时降低材质的高光等级，还原橡胶材质低反光的物理特性。场景搭建采用浅灰色纯色背景，布置三点式光源：主光源从侧上方打亮轮胎的胎面花纹与轮毂正面，突出花纹的立体结构与轮毂的金属层次；辅光源从另一侧补光，弱化暗部的死黑区域；轮廓光从后方勾勒轮胎的外轮廓，让模型与背景形成清晰的层次区分。设计过程中重点考量轮胎与轮毂的装配配合关系，轮辋与轮胎胎圈的配合尺寸做了公差预留，还原真实车轮装配时的过盈配合逻辑，胎面花纹的沟槽深度、花纹块的排布角度均参照越野轮胎的抓地需求设计，保证模型既具备外观展示的真实感，也可用于车辆行走系统的结构演示、装配模拟等场景，整体模型的曲面过渡顺滑，无破面、重叠面等建模问题，特征树层级清晰，可根据需求对轮胎花纹、轮毂辐条样式做参数化调整。
