工作模态双轮式飞机起落架结构设计

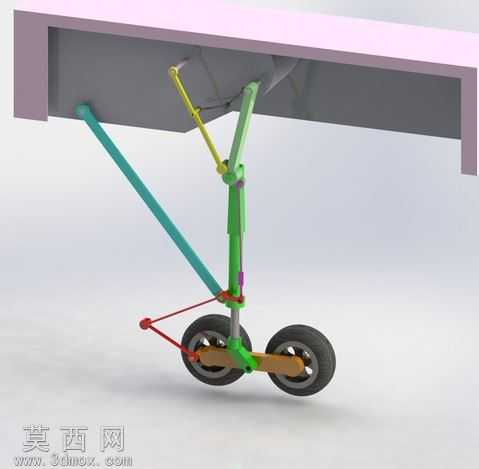

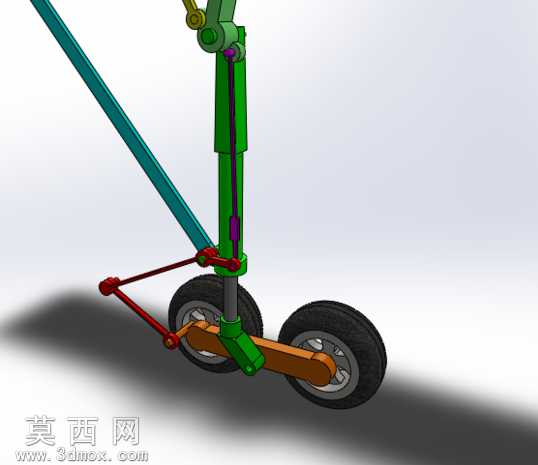

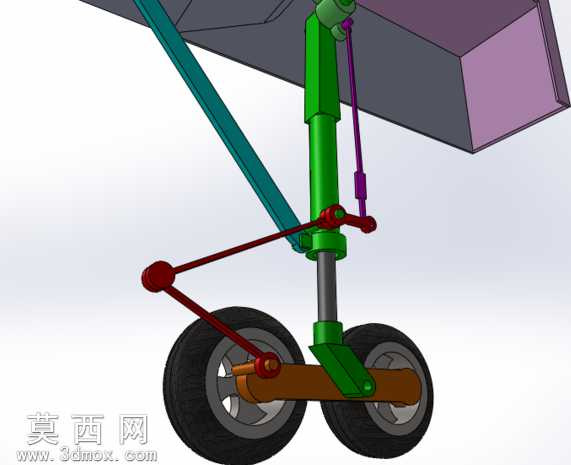

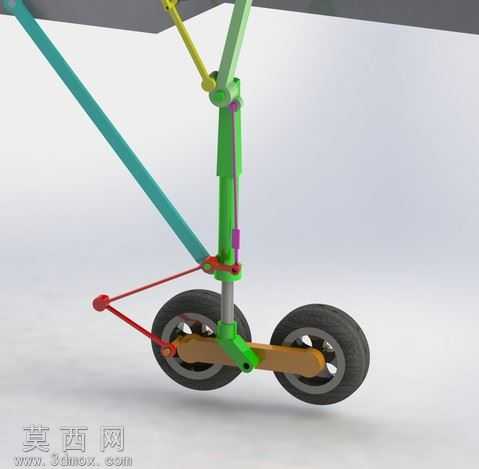

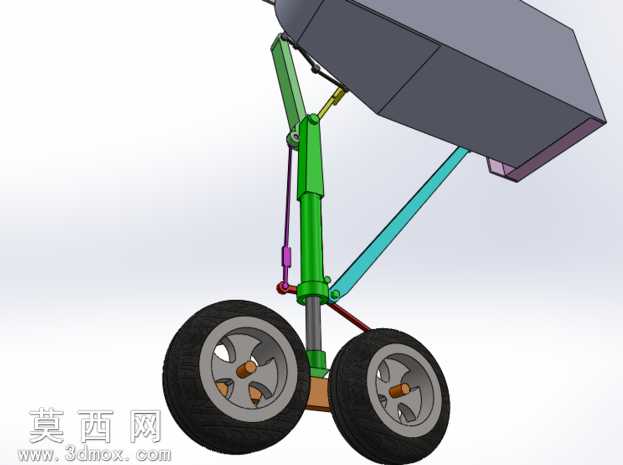

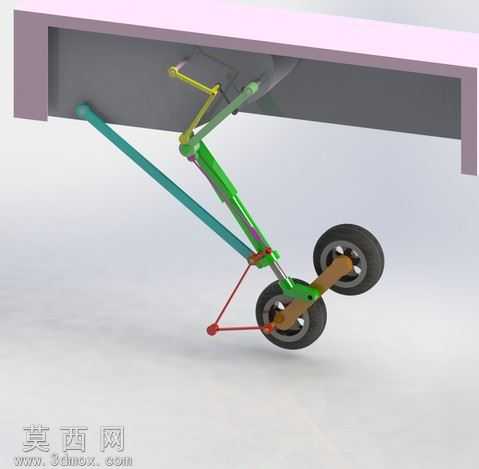

本作品为工作模态下的飞机起落架三维建模设计，建模过程严格遵循航空起落架的真实结构逻辑，采用自底向上的建模思路完成整体装配。首先针对起落架的核心承载部件进行单独建模：主承力支柱采用圆柱拉伸结合局部特征切除的方式完成，精准还原支柱与机身连接的铰接座、与轮架连接的轴孔结构，建模过程中对支柱表面的安装凸台、管线固定卡扣等细节特征逐一还原，保证结构的装配合理性。摇臂式收放机构部分，分别对斜撑杆、作动连杆、铰接销轴等零件进行参数化建模，各铰接位置预留标准装配间隙，通过同轴心、重合等装配约束完成机构的运动副定义，可直观演示起落架收放过程的运动轨迹，验证机构运动过程中无干涉问题。双轮轮架部分采用一体化建模思路，还原轮轴安装位、刹车组件安装座的结构特征，轮胎部分通过旋转凸台生成基础胎体后，添加胎面花纹的细节纹理，轮毂部分还原辐条式结构与轮轴的配合特征。材质与渲染阶段，针对不同部件匹配对应材质属性：主承力支柱采用高强度航空铝合金材质，调整金属粗糙度与反射参数还原金属哑光质感；作动连杆、斜撑杆根据受力特性分别匹配结构钢与铝合金材质，通过不同的金属色泽区分部件功能属性；轮胎采用高阻尼橡胶材质，调整漫反射颜色与粗糙度参数还原橡胶的哑光磨砂质感；铰接销轴等紧固件采用镀锌钢材材质，添加轻微的高光反射效果突出金属加工面特征。渲染阶段采用工作室柔光环境，调整多组光源角度避免结构阴影遮挡关键细节，通过透视视角完整呈现起落架处于放下锁止的工作模态时的整体姿态，清晰展示各部件的连接关系与受力传递路径。设计过程中重点考量起落架的承载逻辑，主支柱承担垂直方向的冲击载荷，斜撑杆分担水平方向的剪切载荷，作动连杆负责收放动作的动力传递，双轮布局可有效分散地面支撑反力，降低单个轮胎的接地压强，整体结构完全符合小型飞机前起落架的设计规范，各部件的尺寸比例经过反复校核，保证装配关系与真实起落架结构一致，可用于航空机械结构教学演示、起落架原理验证等场景。
