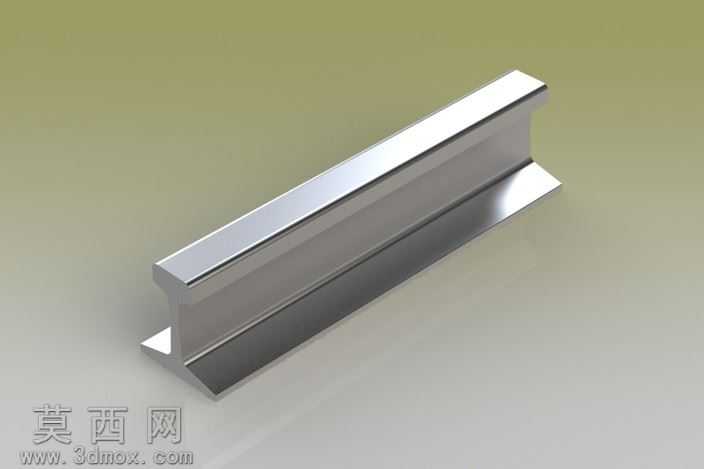

标准工字形铁路钢轨三维实体建模作品

本作品为标准工字形铁路钢轨的三维实体建模成果，建模过程依托主流三维CAD软件完成，首先以铁路钢轨的实际截面轮廓参数为基准，绘制精准的二维草绘截面，严格还原钢轨轨头、轨腰、轨底三段式的经典工字形结构特征：轨头部分采用适配轮轨接触的圆弧过渡轮廓，保证与列车轮对的接触曲面平滑连续；轨腰为等厚度的垂直连接结构，衔接轨头与轨底，承担载荷传递的核心作用；轨底为加宽的平底结构，用于匹配轨枕的安装固定需求，增大与下部基础的接触面积，分散上部传递的载荷。建模过程中对草绘截面的所有尺寸参数进行约束锁定，避免后续特征生成时出现尺寸偏移，通过拉伸特征生成钢轨的基础实体后，对所有棱边位置进行符合工业实际的圆角处理，还原真实钢轨生产过程中的倒角工艺，避免尖锐棱边带来的应力集中问题，同时让模型的视觉表现更贴近真实工业产品。材质设置环节选用热轧钢材的材质属性，调整金属材质的反射率、粗糙度参数，模拟钢轨表面经过轧制处理后的亚光金属质感，渲染阶段采用柔和的环境漫反射光源，搭配定向主光源突出钢轨的金属光泽与结构轮廓，清晰展现轨头的弧形接触面、轨腰的垂直立面、轨底的平整安装面各部分的结构形态。设计过程中严格参考铁路钢轨的实际结构比例，未添加冗余的装饰性特征，保证模型结构的严谨性与实用性，模型可用于轨道交通相关的结构演示、装配模拟、教学展示等场景，各部分结构特征清晰，几何拓扑连续无破面，可直接导入各类仿真软件进行后续的力学分析、装配验证等工作，也可作为轨道交通场景搭建的基础零部件使用，完整还原了标准铁路钢轨的核心结构特征与工业外观特点。
