圆柱螺旋弹簧减震器三维结构设计

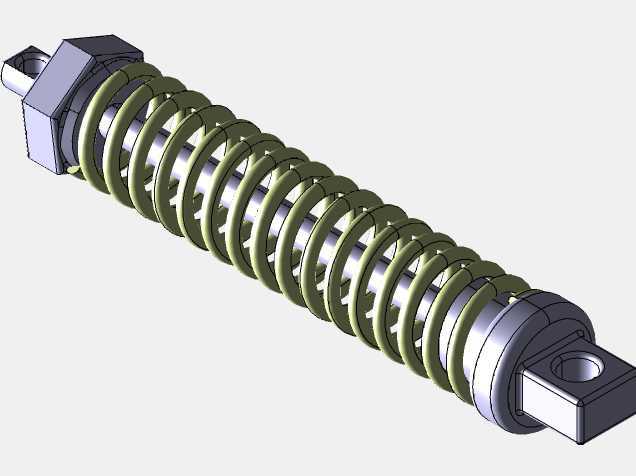

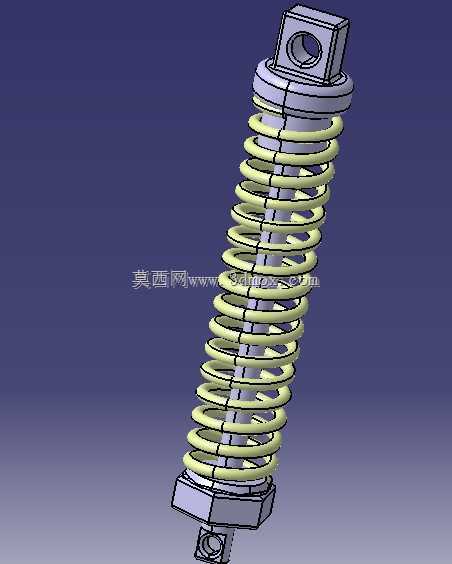

这款减震结构的设计核心围绕往复冲击载荷的缓冲吸能需求展开，上下两端的安装座采用带通孔的方块式结构，适配常见的螺栓穿装固定方式，安装端面做了贴合平面处理，能保证与对接部件的接触刚度，避免长期受载后出现安装位滑移偏斜的问题。中间的螺旋弹簧选用等节距圆柱螺旋结构，弹簧中径、线径的匹配经过刚度校核，能够在额定压缩行程内提供线性变化的支撑力，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现受压并圈失效的情况。上下弹簧座设置了限位凸台，凸台外径与弹簧内径匹配，能够对弹簧的径向位移形成约束，避免设备运行过程中弹簧出现横向窜动、偏磨甚至脱出的问题。上端安装座与弹簧上座之间设置了环形垫片结构，能够分散弹簧传递的轴向载荷，降低安装座接触面的压应力，延长部件的疲劳寿命。下端安装座同样设置了与弹簧匹配的限位结构，同时底部的安装面预留了足够的螺栓操作空间，在实装场景中不需要额外拆解部件就能完成安装紧固作业。从应用场景来看，这类减震结构可适配小型非道路机动车辆的悬架系统、小型自动化设备的振动隔离工位、工业输送线的缓冲支撑位，也可作为小型工程机械操作室的隔震元件使用。设计过程中充分考虑了安装边界的兼容性，整体结构的径向最大尺寸为弹簧外径尺寸，轴向总长度为自由状态下的两端安装座外侧间距，在额定压缩行程内，轴向尺寸的变化范围覆盖常规减震场景的行程需求，不会出现压缩到极限位置时部件刚性碰撞的问题。结构上没有设置额外的阻尼孔或复杂的阻尼调节结构，依靠弹簧本身的弹性变形实现冲击能量的吸收与释放，结构简单可靠，维护成本低，适合对成本控制较严格、载荷工况相对稳定的应用场景。建模过程中对弹簧的螺旋升角、端部并圈磨平结构做了还原，两端安装座的通孔位置、凸台配合尺寸都按照实际装配公差要求做了预留，能够直接用于后续的工程图导出、装配干涉检查以及运动仿真分析，在选型阶段可以直接套用该结构进行整体设备的布局验证，减少重复建模的工作量。需要注意的是，这类纯弹簧减震结构没有额外阻尼元件，在冲击载荷较大、回弹速度要求可控的场景下，需要搭配阻尼器配合使用，该模型的结构预留了足够的周边安装空间，可直接在弹簧中心空腔内加装阻尼杆部件，不需要对原有安装结构做大幅修改。
