日用带把手饮水马克杯结构造型

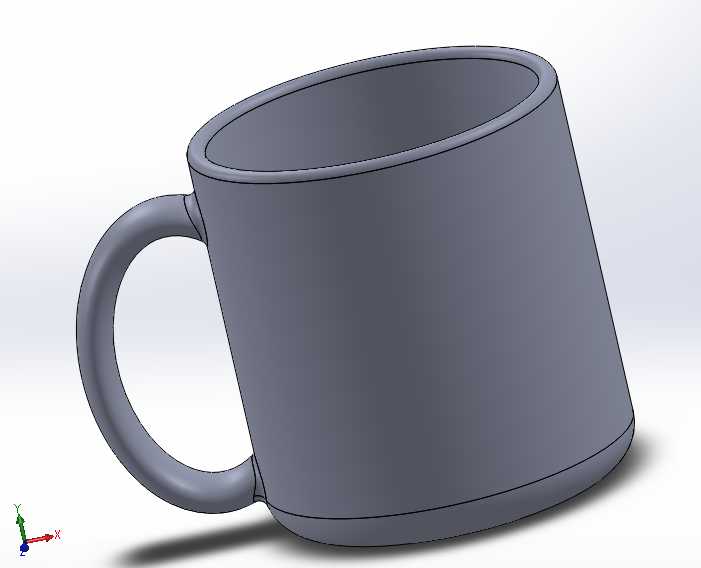

　　这款带把手饮水杯的三维结构围绕日常握持、盛装、清洗和批量成型几个核心环节展开，外观采用略带锥度的圆筒杯身，上口直径略大于底部直径，脱模方向清晰，侧壁没有倒扣区域，适合在塑料注塑、陶瓷注浆或金属旋压等不同工艺路线下进行后续转化。杯口做了加厚卷边处理，边缘过渡圆滑，既提升唇部接触时的舒适感，也能提高口部刚性，减少薄壁容器在受热、受压时出现的局部变形。杯底设置一圈环形承托面，放置时不是整个底面平贴桌面，而是通过外圈接触承载，能够降低底面平面度误差带来的晃动，同时在杯底与桌面之间留出微小间隙，减少热饮传导造成的桌面烫痕。

　　把手采用C形闭环结构，内侧留出足够的四指穿握空间，截面接近圆润椭圆，避免尖锐棱边造成握持不适。把手与杯身的连接位置分布在杯体中上部和中下部，上接点靠近杯口下方，承担提杯时的主要拉力，下接点靠近杯身下部，承担扭转和侧向支撑。两个连接处均做了加宽圆角过渡，使应力从细长把手逐步扩散到杯壁，避免在盛水满载、单侧提拿时出现根部应力集中。对于塑料件而言，该区域需要关注壁厚过渡，防止局部缩痕；对于陶瓷件而言，则要注意把手与杯体泥料收缩率一致，降低烧成开裂风险。

　　从使用场景看，这类杯体可用于办公桌面、家庭厨房、餐饮门店和展会礼品等场合。杯身锥度不仅服务于成型脱模，也使多个杯子在空置状态下能够部分叠放，便于仓储和转运。杯内底面与侧壁采用大圆角过渡，没有清洁死角，手刷或洗碗机冲洗时水流能够顺利到达边角。杯口外缘与内壁之间保留均匀壁厚，热饮注入后热量沿杯壁传导较为平缓，外侧把手与杯身连接处的热路径较长，握持端温升相对较低。

　　建模时可先绘制杯身回转轮廓，通过旋转命令形成主体，再单独构建把手扫掠路径和截面。把手路径不宜贴靠杯壁过近，否则手指穿入空间不足；也不宜外张过大，否则包装尺寸增加且提拿时力臂变长。杯身高度、口径和把手开度需要保持比例协调：口径过小会降低清洗便利性，口径过大则饮用时水量控制变差；杯身过高会使重心上移，满载后碰倒风险增加；杯底直径过小会削弱放置稳定性。内腔底部可保留轻微圆弧抬升，使液体在倾倒时更容易汇聚流出，减少残余水量。

　　结构校核重点集中在满载工况。杯体盛装液体后，载荷主要表现为内壁静水压、杯底支撑反力以及把手提拿时的局部拉力。杯壁厚度从上到下可结合工艺要求保持均匀或略微增加，底部厚度通常大于侧壁，以承受放置冲击和温度变化。把手截面不需要盲目加大，关键在于根部过渡面积和连接角度，若根部存在突然缩窄，即使整体外观粗壮，也容易在跌落或热循环后产生裂纹。杯口卷边的宽度应控制在合理范围，过宽会影响饮用贴合，过窄则增强效果有限。

　　安装边界方面，该产品不属于设备装配件，但需要考虑桌面占位、杯架兼容和包装排列。底部外径应与常见车载杯架、办公杯垫和消毒橱柜格位相匹配；杯身最大轮廓位于上口附近，叠放时进入下一杯的深度要通过内腔锥度和口部止挡共同控制，防止过度嵌套导致取杯困难。把手外轮廓决定单品包装宽度，运输排列时可将把手方向交错布置，提高箱内空间利用率。整体造型没有复杂活动机构，却在壁厚、圆角、重心、握持空间和工艺脱模之间形成了完整的结构平衡，适合作为日用器皿造型、注塑件结构练习以及生活用品参数化建模的参考案例。
