汽车机械用调心球轴承三维结构设计

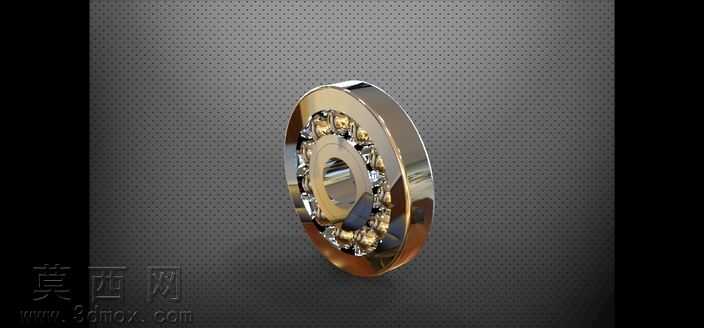

本作品为适配汽车与通用机械旋转支撑场景的调心球轴承三维模型，建模阶段以滚动轴承的实际装配逻辑为核心，先通过草图绘制完成内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础基体，针对内外圈的滚道曲面，采用曲面扫描结合曲率约束的方式完成滚道成型，保证滚道曲率与滚动体球面的匹配度，避免后续装配出现干涉问题。滚动体部分以标准钢球尺寸为基准，通过圆周阵列特征完成整圈钢球的排布，阵列过程中严格对齐保持架的兜孔位置，保证每颗钢球的旋转自由度不受约束。保持架采用浪形冲压结构设计，通过钣金模块的基体法兰、成型特征完成兜孔与连接结构的建模，还原冲压保持架的薄壁特性与装配限位结构。渲染阶段针对不同部件赋予差异化材质：内外圈采用高碳铬轴承钢材质，调整金属粗糙度参数至0.15，添加轻微的冷加工纹理贴图，还原轴承套圈磨削加工后的金属质感；滚动体赋予抛光轴承钢材质，提高反射强度与高光清晰度，模拟钢球高精度抛光后的镜面效果；保持架采用冷轧钢板冲压材质，适当提高粗糙度参数，添加轻微的冲压氧化层色泽，区分于套圈与滚动体的亮面金属质感。模型结构完整还原了调心球轴承的双列滚道设计，内圈可相对外圈产生小角度偏转，能够补偿轴与轴承座之间的同轴度误差，适配安装对中精度不足的传动场景。设计过程中严格遵循滚动轴承的尺寸公差规范，各部件的配合间隙符合实际装配要求，既保证了模型的视觉真实感，也可用于机械结构的装配干涉校验、传动原理演示等场景，能够直观呈现球轴承的内部构造与运转逻辑，为机械设计教学、设备结构展示提供精准的三维数字模型支撑。
