伺服驱动四连杆夹持爪机构设计

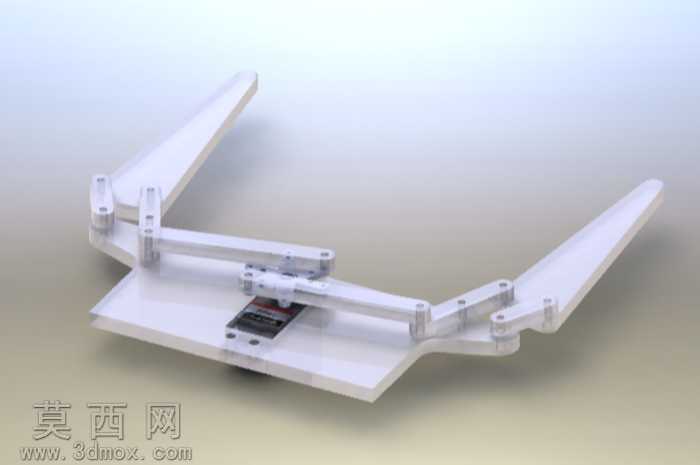

本作品为伺服驱动的四连杆式夹持爪机构，采用三维建模软件完成全参数化设计，建模过程中对各连杆的铰接孔位、转动副配合间隙进行了精准约束，确保机构运动过程无卡滞、无死点，整体运动仿真流畅顺滑。渲染阶段采用哑光金属材质搭配工程塑料质感的夹臂外观，通过环境光遮蔽效果突出各部件的装配层次，清晰展现铰接处的销轴结构、伺服电机的安装定位面以及夹臂的开合行程范围。结构设计上采用经典的四杆传动构型，将伺服电机的回转运动转化为两根平行夹臂的同步开合动作，电机输出端通过转接法兰与主动连杆刚性连接，从动连杆与固定基座形成稳定的转动约束，两根夹臂分别与主动、从动连杆末端铰接，保证开合过程中夹爪始终保持平行姿态，可适配100*100*100毫米规格的盒状工件夹持作业。设计思路围绕极简传动架构展开，摒弃了复杂的齿轮、凸轮传动结构，仅通过四根杆件的铰接配合即可实现稳定的夹持动作，大幅降低了加工装配难度与后期维护成本；基座上预留了标准化的安装孔位，可快速对接各类自动化生产线的执行末端，夹臂接触面可根据工件材质更换防滑垫、软质包覆等配件，兼顾刚性夹持的稳定性与易碎工件的防护需求。建模过程中对所有运动部件进行了干涉检查，验证了夹臂在最大开合行程与最小夹持位置时均无部件碰撞，各铰接处的销轴强度通过受力仿真校核，可满足常规工况下的夹持负载要求，整体结构紧凑、传动路径短，响应速度快，适合应用在小型物料分拣、工件转运、自动化上下料等场景。
