重型吊装作业吊具索具排布结构设计

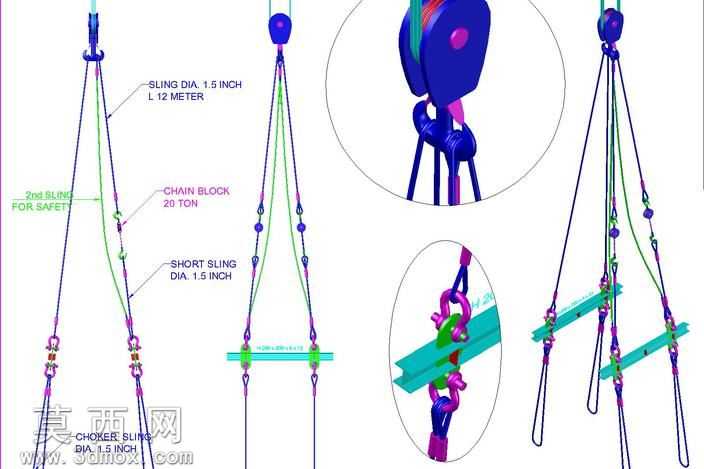

本作品为重型吊装作业场景下的吊具索具排布三维设计方案，建模过程严格遵循起重吊装作业的安全规范与载荷匹配要求，对整套吊装系统的各组成部件进行了1:1等比例精细化建模。模型完整还原了额定载荷20吨手拉葫芦的主体结构，包含上吊钩、链轮传动组件、下吊钩的全部细节特征，同时对直径1.5英寸、长度12米的主吊索进行了结构还原，准确呈现了纤维吊索的柔性形态与端部连接结构，配套的短吊索、自锁安全钩、卸扣、载荷平衡梁等部件均按照工业级五金件的实际尺寸完成建模，各部件之间的连接逻辑完全符合实际吊装作业的装配关系。渲染阶段采用了高对比度的分色材质方案，对不同功能的部件赋予差异化的材质属性：起重吊钩、卸扣等承载金属件采用高光泽合金材质，模拟锻造合金钢的金属质感与表面处理效果；纤维吊索采用带编织纹理的复合材质，还原合成纤维吊装带的表面肌理与色彩标识；载荷平衡梁采用哑光结构钢材质，清晰呈现型钢的截面特征与连接孔位结构；安全销、锁止卡扣等小部件采用醒目的高饱和色彩材质，便于快速识别部件的功能分区与锁止状态。设计过程中重点考量了多吊点吊装的载荷分配逻辑，通过平衡梁的结构设置实现多根吊索的载荷均匀分布，避免单根吊索过载引发安全风险，同时对吊索与被吊构件的连接位置进行了优化设计，采用适配H型钢构件的专用吊具卡扣，确保吊具与被吊的撒布机构件贴合紧密，防止吊装过程中出现滑移、脱落风险。模型中还对吊索的安全冗余长度、吊点夹角范围进行了可视化呈现，直观展示了符合安全规范的吊装排布方式，整套模型结构严谨，部件之间无干涉错位，各连接部位的装配关系清晰可辨，既可以作为吊装作业方案的可视化演示素材，也可为同类型重型设备吊装的吊具选型、排布设计提供直观的三维参考，帮助作业人员快速理解整套吊装系统的组成结构与受力传递路径，提前排查吊装方案中存在的结构隐患。
