木工数控加工路由器位抽屉收纳治具

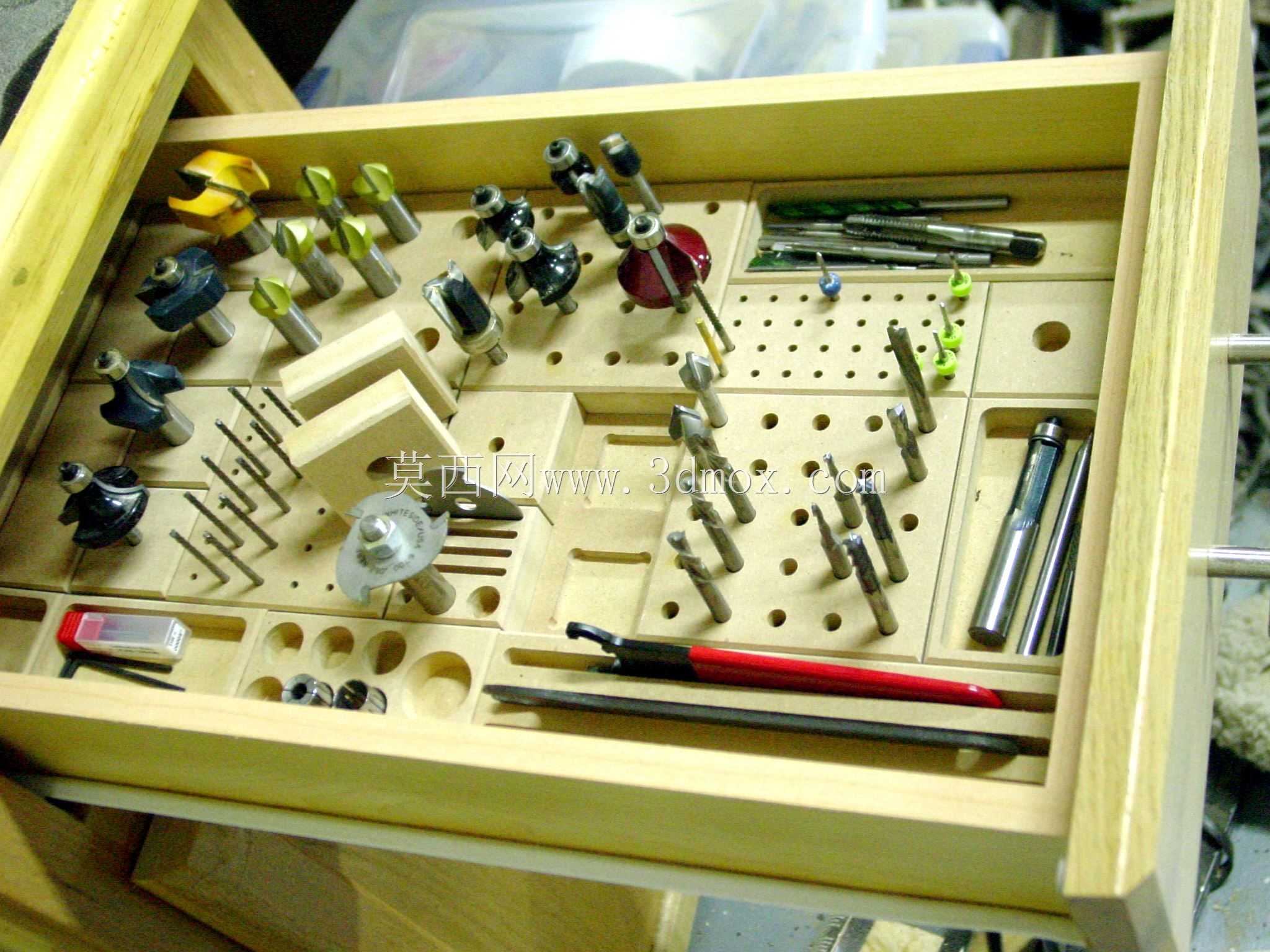

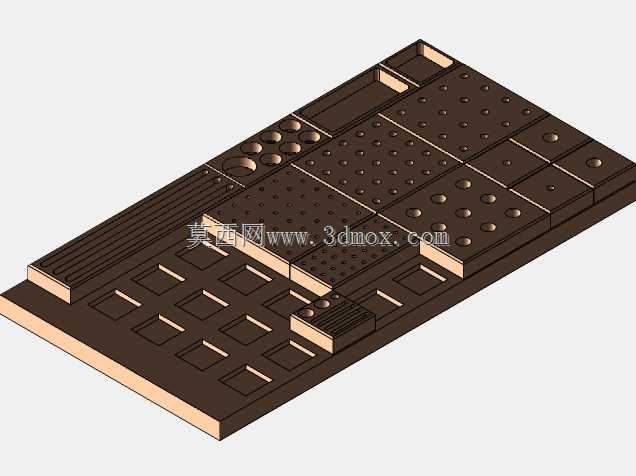

该收纳治具主要应用于小型木工加工工位、家用手工工坊的桌面工具收纳场景，专门适配常规桌面路由器的安装位空间，可直接嵌入路由器下方的闲置抽屉区域，充分利用工位垂直闲置空间，解决小型加工场景下零散工具杂乱堆放、取用耗时的痛点。治具整体为一体化板式结构，采用实木板材经数控铣削加工成型，整体外形严格匹配标准抽屉的内部安装边界，长宽尺寸适配常规15英寸柜体配套抽屉的内空尺寸，厚度控制在单格抽屉的可用高度范围内，无需对原有抽屉结构做额外改造即可直接放入使用，安装无额外打孔、粘接需求，可随时取出调整位置。治具表面根据不同工具的收纳需求做了分区功能设计：一侧设置多组不同直径的圆孔阵列，可适配不同规格的钻头、四坑柄加工工具的竖直插放，圆孔深度经过精准计算，工具插入后不会出现倾斜歪倒，同时露出足够的握持长度方便快速取用；相邻区域设置多组长条形通槽，可收纳扁凿、小型锉刀、划线尺等长条形手工工具，槽宽做了微差适配，不同厚度的工具都能获得合适的卡紧力度，不会在抽屉抽拉过程中滑落窜动；板面还设置了多组方形浅槽，可放置小型螺丝、螺母、定位销等零散紧固件，以及小型卷尺、记号笔等常用辅助工具，所有槽位的边缘都做了微小的倒角处理，既避免取放工具时划伤手部，也能减少工具与槽口的硬接触磨损。治具采用双面可用的对称结构设计，正反两面都加工有不同规格的收纳槽位，用户可根据自身工具的持有情况翻转使用，无需额外定制不同规格的收纳板。槽位与工具之间采用轻微过盈的摩擦配合设计，正常抽拉抽屉的震动下工具不会从槽位中脱出，取用时只需顺着垂直方向施力即可轻松取出，无需额外设置卡扣等固定结构，结构简洁耐用。除了路由器下方的抽屉安装场景外，该治具也可直接放置在工作台面作为开放式工具架使用，也可适配壁挂式安装场景作为墙面工具挂板的配套收纳模块，拓展性较强，可根据实际工位的布局需求灵活调整使用方式，帮助使用者快速梳理工位工具布局，减少工具找寻的无效耗时，提升小型加工场景的作业效率。
